1.2 Serrure

1.2.1 Modèle LISA

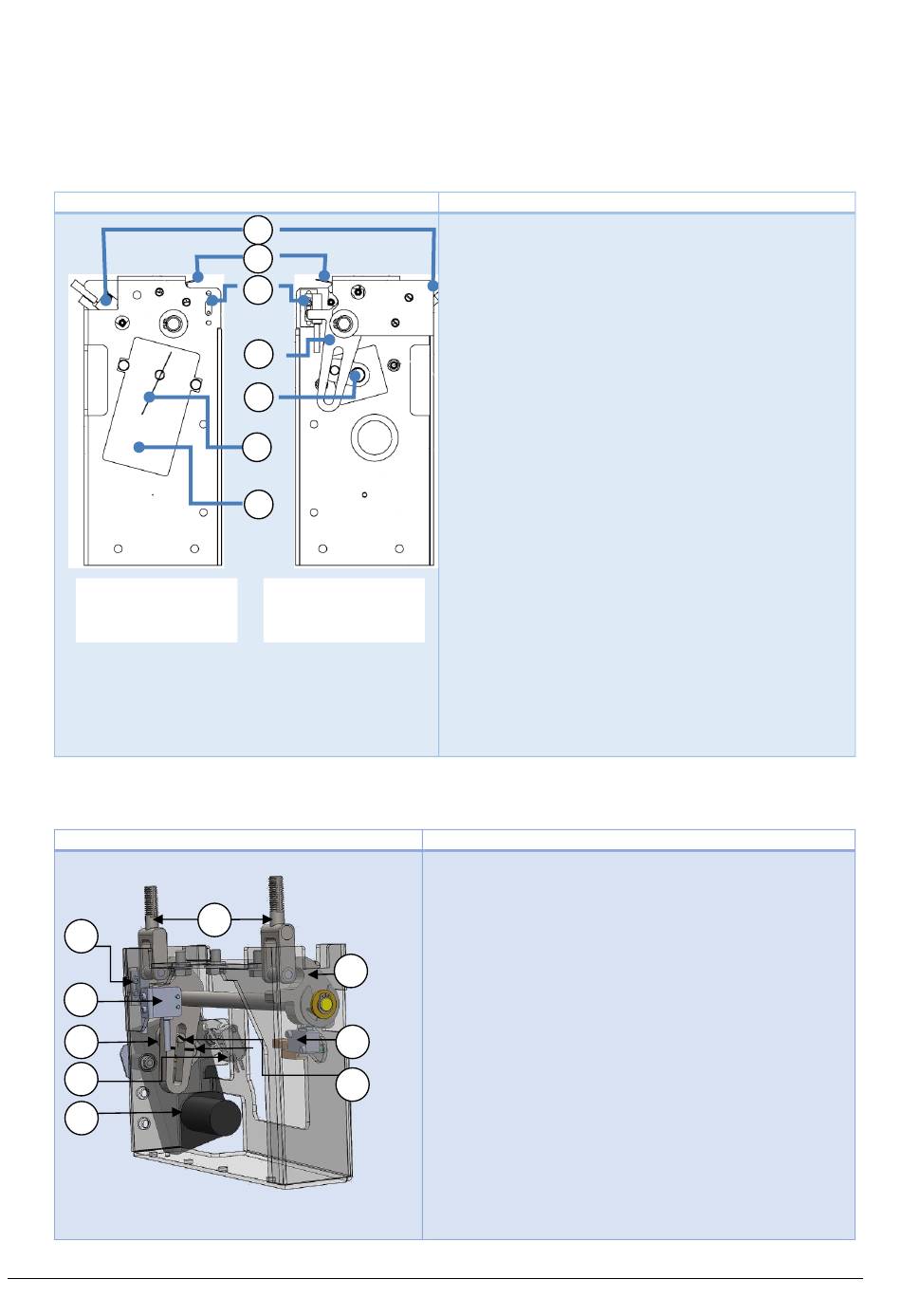

La serrure se compose d'un support sur lequel sont assemblés :
Description
Face visible - lorsque
le panneau avant est
retiré
1.2.2 Modèle LOREENA
Description :
1
2
3
4
5
6
Notice Originale - Rev.1.4
1
2
3
4
5
6
7
Face interne – après
extraction du bloc
serrure
7
8
9
Manuel Maintenance – Lisa / Loreena
1) Microcontact / Microswitch N°1 : Il détecte la
position ouverte de la serrure.
Le pêne appuie sur la lame du microcontact lorsque la
gâche du couvercle est complètement libérée.
2) Microcontact / Microswitch N°2: Il détecte la position
fermée du couvercle.
Le doigt de guidage vient en contact avec la lame du
microcontact lorsque le couvercle est fermé. Ce signal
stoppe la commande du motoréducteur.
Une temporisation "Lid lock tempo" permet d'ajuster
l'arrêt pour un verrouillage correct.
3) Capteur magnétique : Il détecte l'approche du
couvercle. L'aimant intégré dans la gâche du
couvercle permet de démarrer la commande du
motoréducteur.
4) Pêne : Il pivote afin d'immobiliser mécaniquement le
couvercle.
5) Vilebrequin : Il actionne le pêne par le biais du
motoréducteur.
La position de verrouillage est obtenue lorsque le
vilebrequin et le pêne forment un angle de 90°.
Cette position est repérée par le tracé sur la face
visible.
6) Tracé de la position verrouillé
7) Motoréducteur : Il tourne dans le sens anti-horaire
pour la fermeture, et dans le sens horaire pour
l'ouverture. Il est alimenté par une tension de 24 V.
1) Les 2 gâches du couvercle. Elles sont munies d'aimants.
2) Le capteur d'approche de gâche (sans contact, de type
ILS).
3) Le capteur de position fermée de la gâche (sans contact,
de type ILS).
4) Vilebrequin : C'est la partie mobile entrainée par le
motoréducteur.
5) Le capteur de position verrouillée de la serrure
(microswitch à contact).
6) Le motoréducteur. Il tourne dans le sens anti-horaire
pour la fermeture, et dans le sens horaire pour
l'ouverture.
7) Les becs de verrouillage. Ils font partie de l'ensemble
"arbre soudé". Cet arbre soudé est mis en mouvement
par l'intermédiaire du vilebrequin, qui se déplace dans la
zone de guidage oblongue.
8) Le capteur de position ouverte de la serrure
(microswitch à contact).
9) Repères d'alignement du vilebrequin et de l'arbre
soudé.
