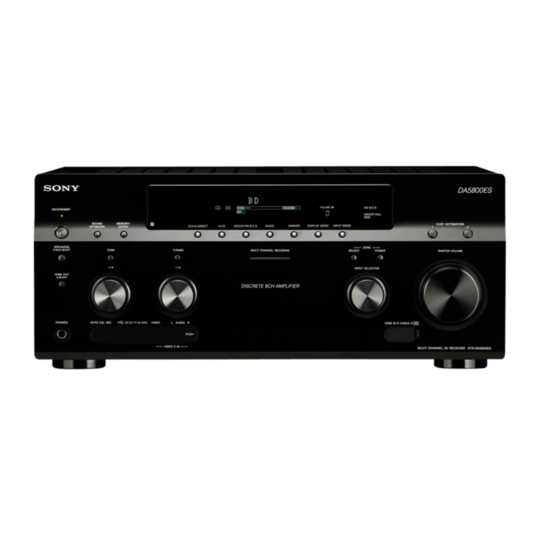

Sony STR-DA5800ES Mode D'emploi
Masquer les pouces Voir aussi pour STR-DA5800ES:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

©2012 Sony Corporation
Printed in Malaysia
Multi Channel
AV Receiver
Please read the Quick Setup Guide supplied with the receiver first.
This allows you to understand the connections and operations flow
of the receiver more easily.
Veuillez d'abord lire le guide d'installation rapide fourni avec
l'ampli-tuner. Ceci vous permettra de comprendre le déroulement
des connexions et des opérations du récepteur plus facilement.
STR-DA5800ES
4-433-534-12(1)
Operating Instructions
US
Mode d'emploi
FR
