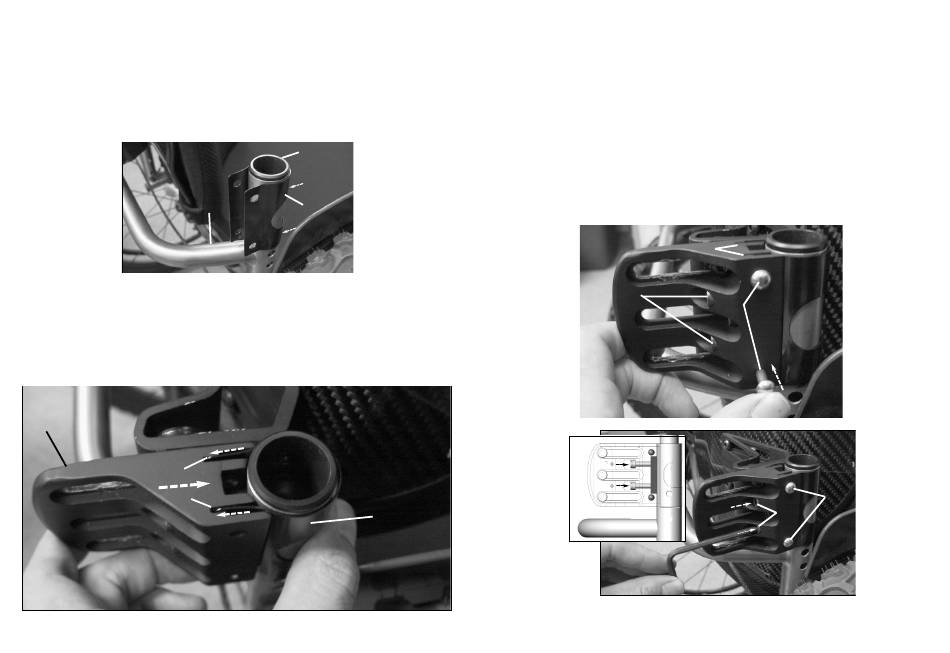

Installation des clames de bandes

1. Installez les deux clames de bandes A sur les cannes de dossier B
du fauteuil roulant.

Laissez les clames de bandes reposer sur la barre rigide C.
4.7

Installation du dossier

1. Alignez et insérez les languettes A sur la collier pour fixation B
avec les fentes C dans le corps de clame D.
2. Assurez-vous que la collier pour fixation est totalement insérée
dans le corps de clame.
D
A
C
Invacare® Matrx® MX1
B
C
A
B
3. Détachez le matériel de la barre de compression E, de manière que
le corps de clame repose à fleur de la canne de dossier.
4. Insérez les deux broches de verrouillage F dans le corps de clame
afin de verrouiller la collier pour fixation en position.
 Les broches doivent glisser en position avec un léger
effort. Si les broches sont difficiles à insérer, vérifiez que la
collier pour fixation est bien centrée et parfaitement
insérée dans les fentes G du corps de clame.
5. Assurez-vous que les deux broches de verrouillage sont
entièrement insérées.
'
E
36
G
F
F
E
