FONCTIONS DES COMPOSANTS IMPORTANTS

MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en tirant sur celle-ci.
PORTE
Door
TETE DE LOQUET

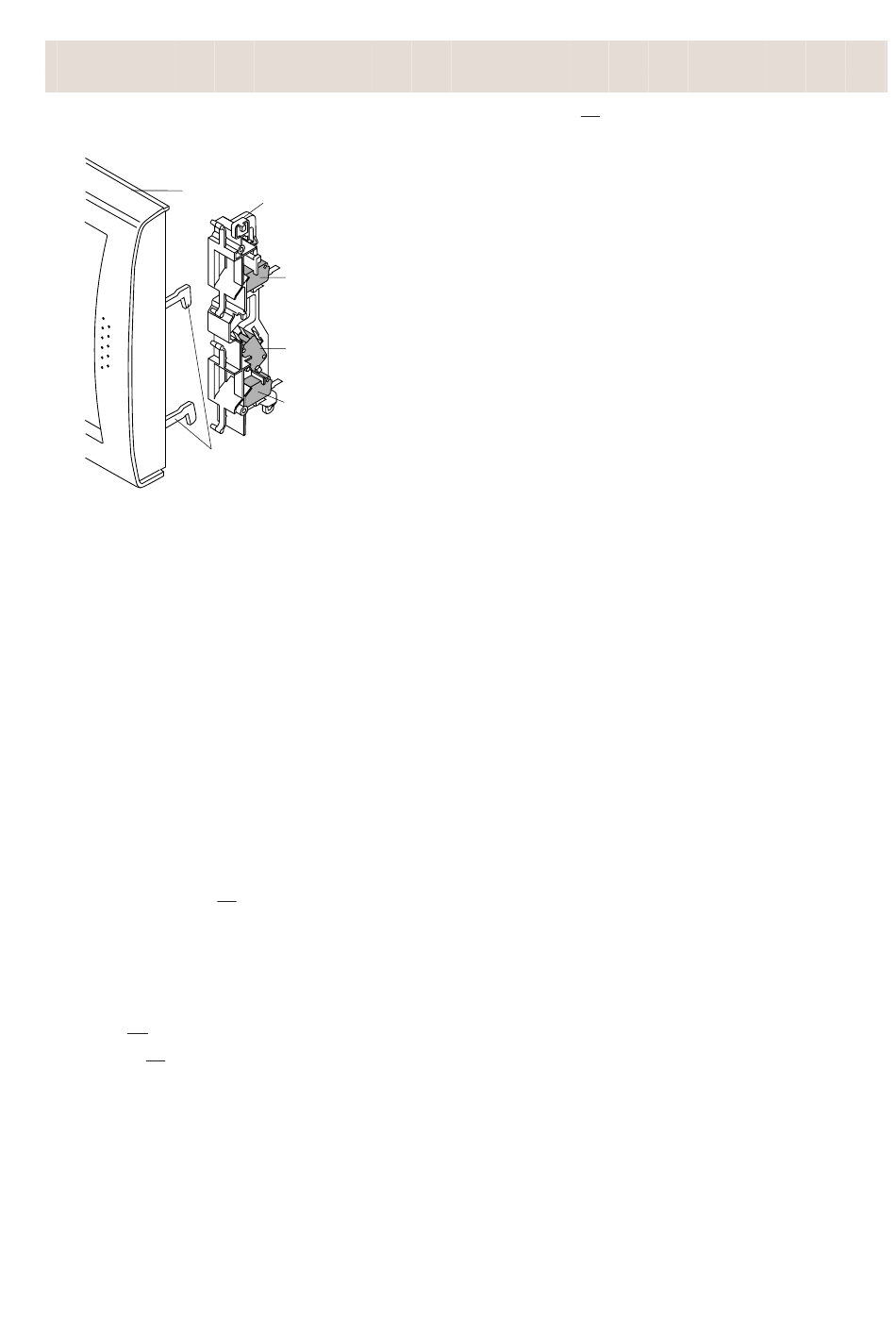

Figure D-1. Mécanisme d'ouverture de porte
COMMUTATEUR DU LOQUET DE CONTROLE
(SW1) ET COMMUTATEUR D'ARRET (SW3)
1. Lorsque la porte du four est fermée, les contacts
(COM-NO) doivent être fermés.
COMMUTATEUR DE CONTROLE (SW2)
1. Lorsque la porte du four est fermée, les contacts
(COM - NC) doivent être ouverts.
2. Lorsque la porte du four est ouverte, les contacts
(COM - NC) doivent être fermés.
3. Si la porte du four est ouverte et les contacts (COM-NO)
du commutateur du loquet de contrôle (SW1) ne s'ouvrent
pas, le fusible F1 saute immédiatement après la fermeture
des contacts (COM-NC) du commutateur de contrôle
(SW2).
ATTENTION: AVANT DE REMPLACER LE FUSIBLE
GRILLE F1, VERIFIER LE FONCTION-
NEMENT CORRECT DU COMMUTA-
TEUR DU LOQUET DE CONTROLE
(SW1) ET DU COMMUTATEUR DE
CONTROLE (SW2). (SE REPORTER AU
CHAPITRE "PROCEDURE DE TEST".)
FUSIBLE F1
1. Le fusible F1 saute lorsque les contacts (COM-NO)
du commutateur du loquet de contrôle (SW1) restent
fermés lorsque la porte du four est ouverte et lorsque
les contacts (COM-NC) du commutateur de contrôle
(SW2) se ferment.
Latch hook
CROCHET DE LOQUET
SW3: Stop switch COMMUTATEUR
D'ARRET (SW3)
SW2: Monitor switch COMMUTATEUR
DE CONTROLE (SW2)
SW1: Monitored
COMMUTATEUR
DU LOQUET
latch switch
DE CONTROLE (SW1)
Latch heads
2. Le fusible F1 saute aussi lorsque le redresseur H.T.,
le faisceau de câbles H.T., le condensateur, le mag-
nétron ou l'enroulement secondaire du transformateur
de puissance est court-circuité.
HVT THERMOSTAT 150˚C
Le thermostat protège le transformateur haute tension
contre la surchauffe. Si la température monte au-dessus
de 150˚C parce que le moteur du ventilateur est arrêté ou
les ouvertures de ventilation sont bloquées, le thermostat
est déclenché, et la tension de ligne appliquée au transfor-
mateur haute tension est aussi interrompue. (Si le mag-
nétron à fonctionné, contrôler s'il n'est pas endommagé.)
COUPE-CIRCUIT THERMIQUE 125
Le coupe-circuit thermique situé au-dessus de la cavité du
four est conçu pour que le four ne soit pas endommagé, si
l'aliment qui se trouve dans le four prend feu à cause d'une
surchauffe survenue suite à un réglage incorrect du temps
de cuisson ou un mauvais fonctionnement de l'unité de
commande. Pendant un fonctionnement normal, le coupe-
circuit thermique reste fermé. Cependant, lorsque des
températures anormalement élevées sont atteintes à
l'intérieur de la cavité du four, le coupe-circuit thermique
s'ouvre à 125˚C, entraînant l'arrêt du four. Le coupe-circuit
thermique détecteur doit être remplacé par un nouveau.
MOTEUR DU PLATEAU TOURNANT
Le moteur du plateau tournant entraîne l'ensemble cylindre
du plateau tournant pour faire tourner le plateau tournant.
MOTEUR DU VENTILATEUR
Le moteur du ventilateur entraîne une lame qui attire l'air
frais de l'extérieur. Cet air frais est dirigé à travers les
moulinets d'air qui entourent le magnétron et refroidit le
magnétron. Cet air est envoyé à travers la cavité du four
pour éliminer la condensation et les vapeurs dégagées
par les aliments chauffés. Il est ensuite évacué à travers
les bouches d'aération à l'arrière de la cavité du four.
FILTRE ANTIPARASITE
Le filtre antiparasite empêche les interférences de fré-
quence radio qui pourraient être refoulées dans le circuit
électrique.
