DNCKE-.../KEC-...
Wählen Sie die Einbauvariante für Ihren Einsatzfall.
S
Weitere Montagealternativen zu Bild 9 und das dazu erforderliche Zubehör
sind im Katalog von Festo zusammengefasst.

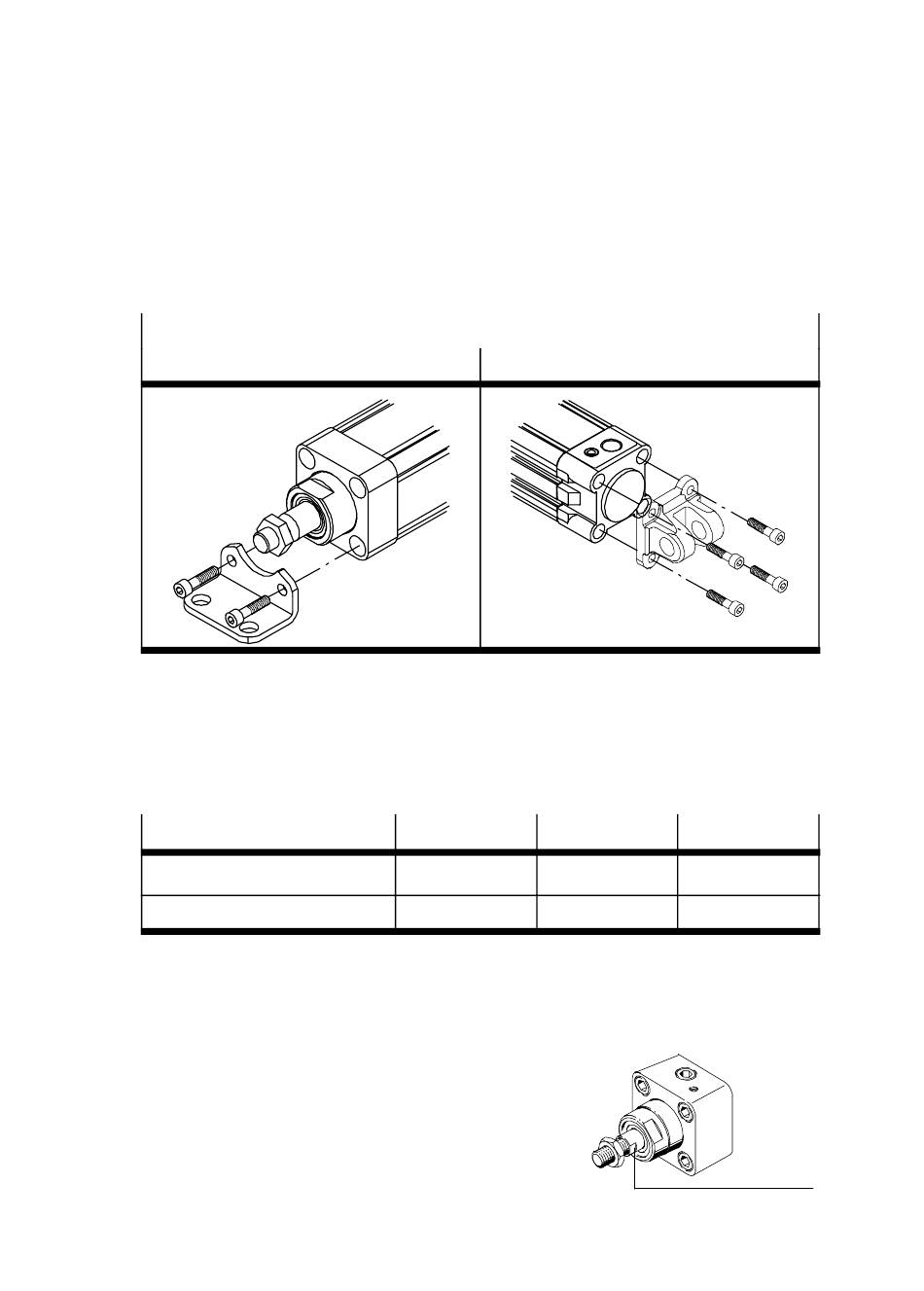

Varianten (beispielhaft)
Mit Fußbefestigung Typ HNC-...
Bild 9
Platzieren Sie die Klemmeinheit an der vorgesehenen Stelle.
S
Drehen Sie die Befestigungsschrauben gleichmäßig fest.
S
Die Anzugsdrehmomente sind in folgender Tabelle zusammengefasst:
Typ
Anzugsdrehmoment
Nenngröße
Bild 10
Zur Montage der Nutzlast am Klemmzylinder
DNCKE-...:
Befestigen Sie die Nutzlast an der Kolben-
S
stange.
Als Gegenhalt der Kontermutter dient die
Schlüsselfläche aJ an der Kolbenstange.
8
Mit Schwenkbefestigung Typ SNC-...
DNCKE-40-... DNCKE-63-...
5 Nm 8 Nm
M6 M8
DNCKE-...
Bild 11
Festo DNCKE-.../KEC-... 0204NH Deutsch
DNCKE-100-...
10 Nm
M10
aJ
