DNCKE-.../KEC-...
Choisir la variante de montage correspondant à chaque cas réel.
S
Les possibilités de montage autres que celles illustrées dans la Fig. 9 et les
accessoires s'y rapportant se trouvent dans le catalogue Festo.

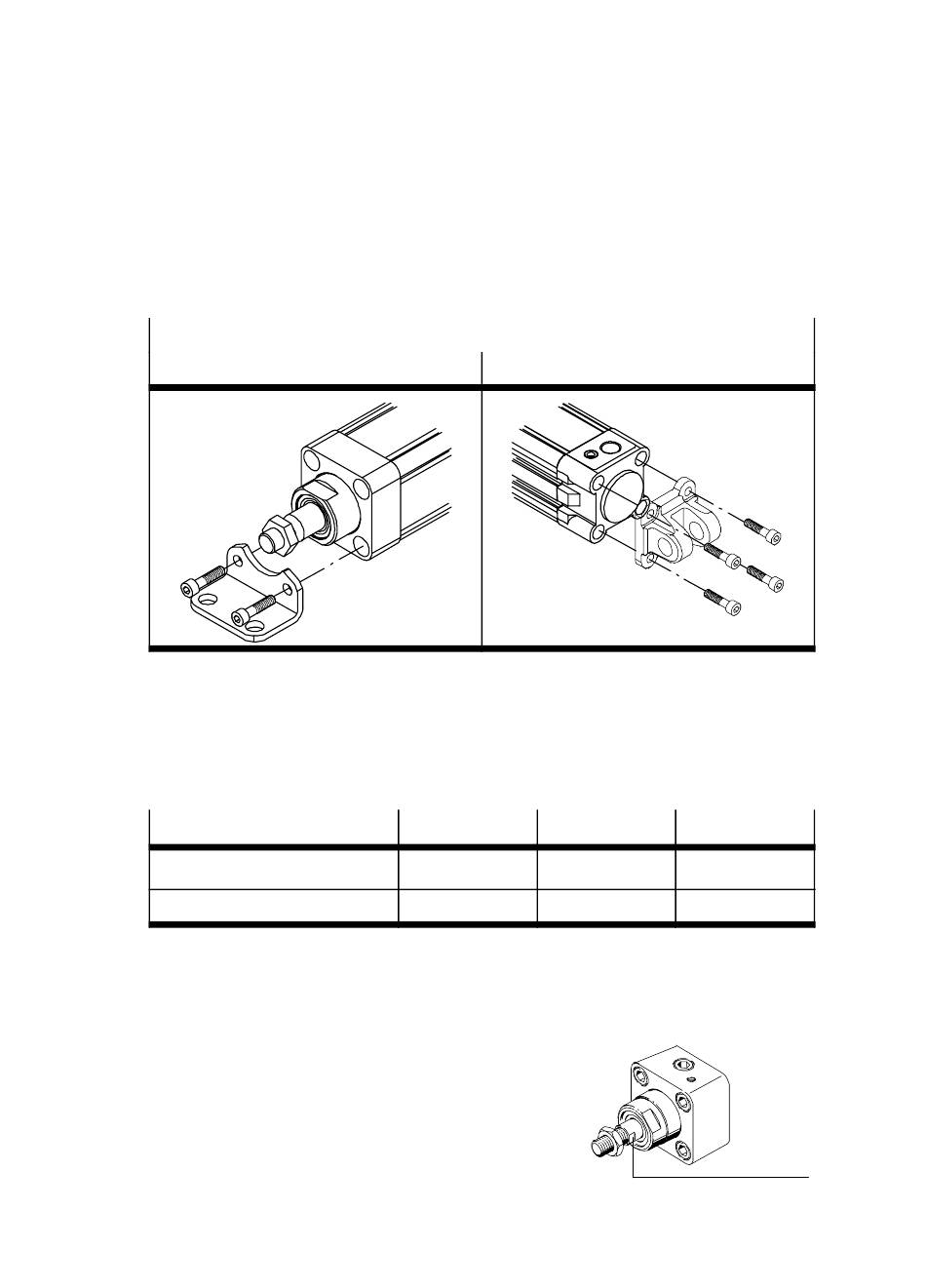

Variantes (à titre d'exemple)
Avec pattes de fixation de type HNC-...
Fig. 9
Monter la bride de serrage à l'endroit prévu à cet effet.
S
Serrer uniformément les vis de fixation.
S
Les couples de serrage sont indiqués dans le tableau ci-dessous :
Type
Couple de serrage
Taille nominale
Fig. 10
Pour monter la charge utile sur le vérin de
serrage DNCKE-... :
Fixer la charge utile sur la tige du piston.
S
Le méplat aJ de la tige de piston sert à
maintenir le contre-écrou.
56
Avec fixation sur pivot de type SNC-...
DNCKE-40-... DNCKE-63-...
5 Nm 8 Nm
M6 M8
DNCKE-...
Fig. 11
Festo DNCKE-.../KEC-... 0204NH Français
DNCKE-100-...
10 Nm
M10
aJ
