DNCKE-.../KEC-...

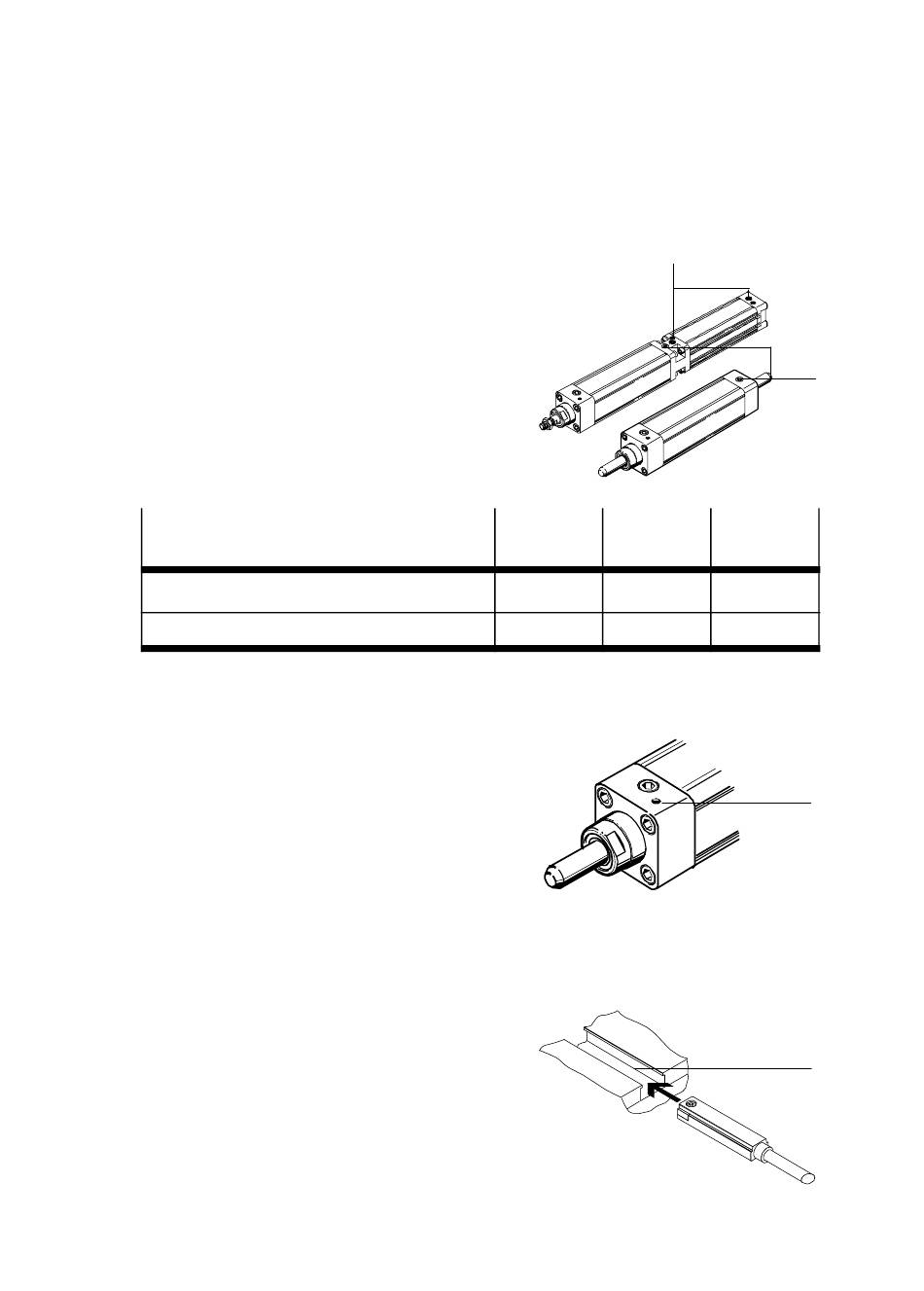

Entfernen Sie vorhandene Haftetiketten an den Druckluftanschlüssen.
S
Stellen Sie sicher, dass die Anschlüsse und
S
Schlauchleitungen des Artikels frei von
Schmutzpartikeln oder Fremdkörpern sind.
Sorgen Sie für Schlauchleitungen mit
S
kurzen Abmessungen.
Verschlauchen Sie die Druckluftan-
S
schlüsse der Klemmeinheit 2 und falls
vorhanden des Zylinders 1.
Typ
Druckluftanschluss für Klemmeinheit
Druckluftanschluss Zylinder (nur DNCKE-...)
Bild 15: Nenngröße der Druckluftanschlüsse
Bei Einsatz in feinstaubiger oder feinnebliger Umgebungsluft:
1. Verwenden Sie eine Stecknippelver-
schraubung (z.B. Typ CK-M5-PK-...) an-
stelle des Filternippels aA im Entlüftungs-
kanal des Federinnenraums.
2. Verwenden Sie einen Schlauch zur Zulei-
tung sauberer Luft in die Federkammer.
Einbau elektrisch
Bei Einsatz von Näherungsschaltern im Klemmzylinder (nur bei Typ DNCKE-...):
Verwenden Sie Näherungsschalter Typ
S
SME-8-.../SMT-8-... (siehe Zubehör).
Damit gewährleisten Sie die Funktion der
Schalter ohne Störungen.
Platzieren Sie die Näherungsschalter in
S
den Nuten 8 des Zylinders.
Befestigen Sie die Näherungsschalter in
S
den Endlagenpositionen.
10
DNCKE-...
Bild 14
DNCKE- 40-...
KEC- 16-...
G 1/8
G 1/4
Bild 16
Bild 17
Festo DNCKE-.../KEC-... 0204NH Deutsch
1
KEC-...
63-... 100-...
20-... 25-...
G 1/4 G 3/8
G 3/8 G 1/2
8
2
aA
