12 Inspection et entretien

12.2.2 Montage de la cartouche

▶ GEMÜ recommande d'utiliser la graisse Tunap Tungrease
ST3. L'utilisation d'une autre graisse peut entraîner un
grippage et une durée de vie limitée des composants. Le
cas échéant, en cas de dommage, il ne sera pas possible
de faire une réclamation justifiée.
En principe, toutes les pièces entièrement montées
(vannes complètes, actionneurs) sont livrées graissées.
Tous les composants individuels (cartouches, PDs, corps
ou vannes non assemblées ou actionneurs) sont livrés
non graissés.
1. Graisser la cartouche avec de la graisse Tunap Tungrease
ST3.
2. Graisser le couvercle avec de la graisse Tunap Tungrease
ST3.

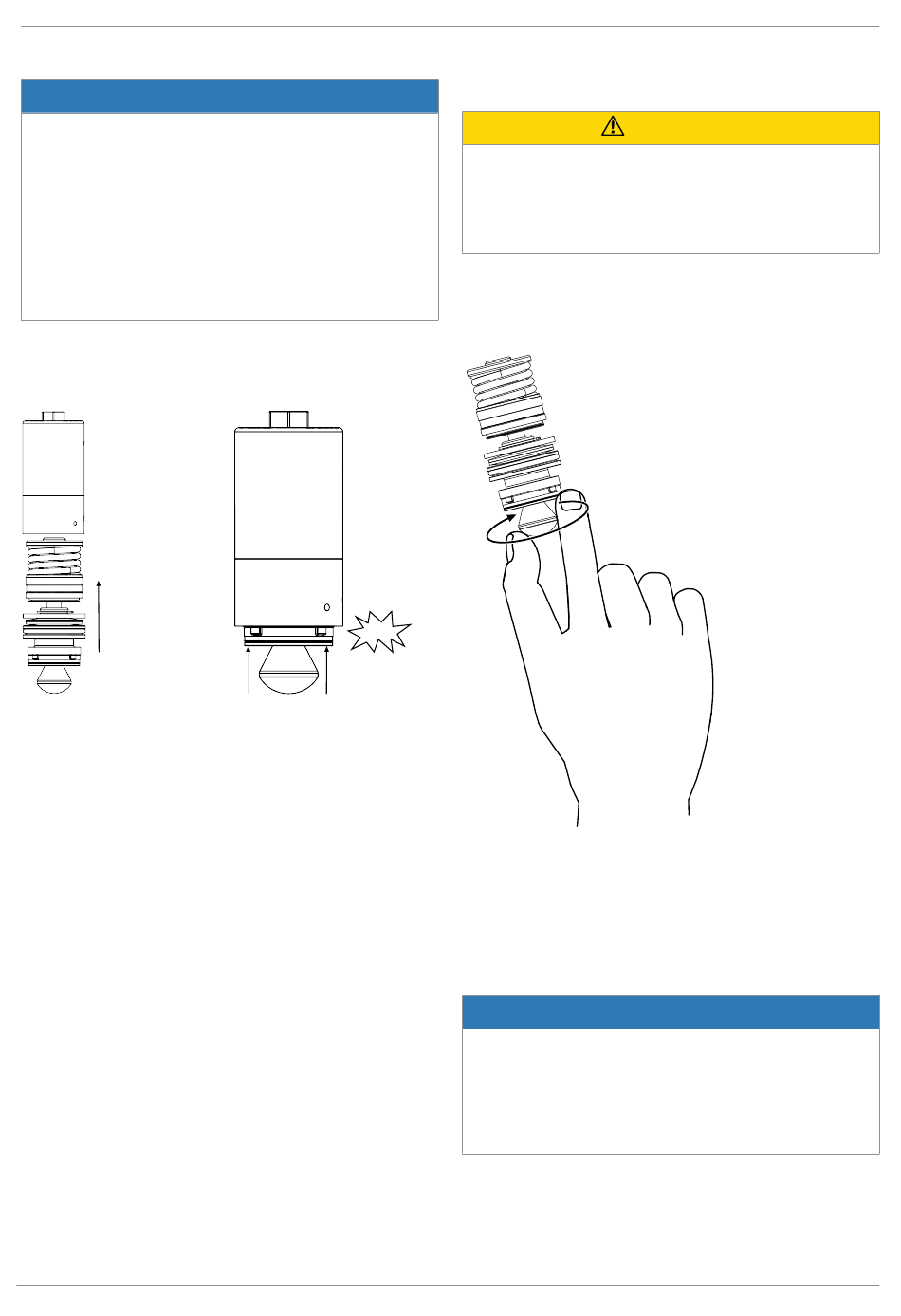

3. Installer la cartouche graissée dans le couvercle et l'enfon-
cer au niveau de la collerette de membrane conique jus-
qu'à ce qu'un clic soit nettement audible.
GEMÜ F40
AVIS
Klick!

12.3 Remplacement de la membrane conique

12.3.1 Démontage de la membrane conique
Utilisation de mauvaises pièces détachées !
▶ Endommagement du produit GEMÜ.
▶ La responsabilité du fabricant et la garantie sont annu-
lées.
Utiliser uniquement des pièces d'origine GEMÜ.
●
1. Démonter l'actionneur (voir chapitre « Remplacement de
l'actionneur »).
2. Démonter la cartouche (voir chapitre « Remplacement de
la cartouche »).
3. Dévisser la membrane conique de la cartouche à la main
dans le sens contraire des aiguilles d'une montre.
4. Nettoyer toutes les pièces des saletés éventuelles. Veiller
à ne pas rayer ni endommager les pièces !
5. Contrôler l'intégrité de toutes les pièces.
6. Si des dommages sont visibles sur certaines parties de la
cartouche, celle-ci doit être remplacée en intégralité.
Membrane conique – PD
Ne pas sortir de l'emballage avant le montage
●
Ne pas mettre en contact avec des objets tranchants ou
●
contondants
Ne procéder au montage qu'avec des mains propres
●
Éviter les rayures, par exemple avec les ongles
●
24 / 28
ATTENTION
AVIS
