3.4 Branchement drain
3.5 Assemblage et pose du capteur

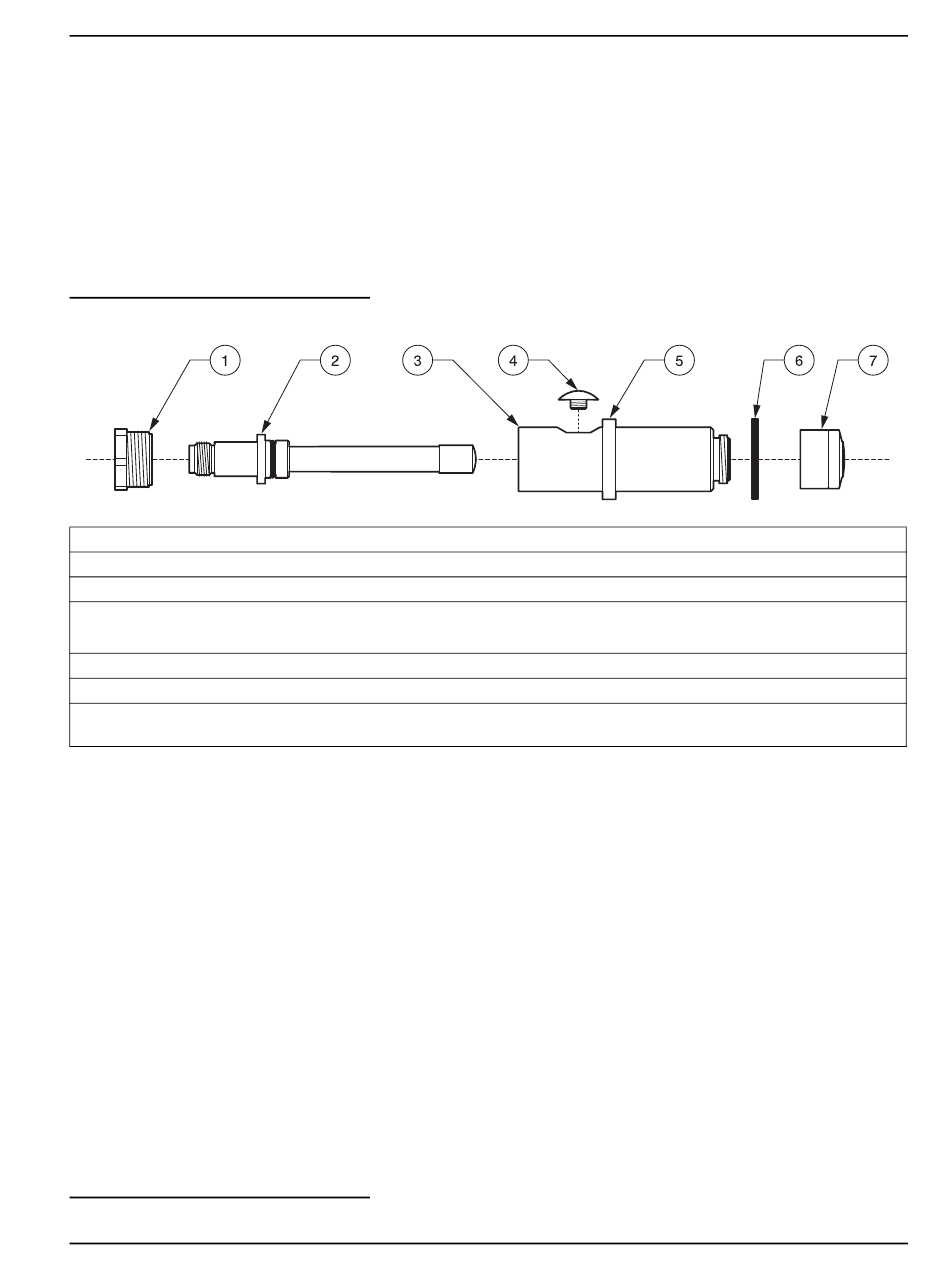

Figure 5
Composants capteur*
1.
Bague de serrage électrode
2.
Électrode de mesure
3.
Boîtier capteur
4.
Bouchon de remplissage
Nota : Le bouchon percé permet de maintenir constante la pression, même en cas de modification de la pression ambiante.
5.
Bride
6.
Rondelle boîtier capteur
7.
Membrane montée (lot de quatre). Veillez à sélectionner la membrane ayant le repère souhaité (par ex. une membrane
chlore est désignée par CL).
3.5.1 Assemblage du capteur
*Cf.
Pièces de rechange et accessoires, page
Effectuez le branchement drain via le flexible fourni, diamètre intérieur ½ pouce. Veillez à
un écoulement libre (non bouché) afin de n'avoir ni reflux ni trop-plein.
Nota : Il faut évacuer l'eau usée de cet appareil vers le drain.
Pour une description en détail des composants du capteur, cf.
ATTENTION
Avant de manipuler les récipients, citernes et pièces de fournisseurs, qui contiennent
les produits chimiques et standards, lisez les fiches techniques de sécurité et
familiarisez-vous avec les mesures de prévention et dangers liés à ce travail et les
mesures à prendre en cas d'urgence. Pour les situations, pendant lesquelles un contact
avec les produits chimiques est possible, porter toujours des lunettes de protection
adéquates.
1.
Vissez le cap de la membrane sur le boîtier du capteur
pas toucher la surface de la membrane ni l'endommager.
2.
Dévissez le bouchon de remplissage du boîtier du capteur.
3.
Effectuez un contrôle visuel afin de vous assurer que l'électrolyte est exempt de particules
ou autres souillures.
4.
À l'aide de la seringue fournie, injectez env. 7 ml d'électrolyte dans le capteur.
5.
Introduisez doucement l'électrode dans le boîtier capteur. Ne forcez pas !
6. Cognez légèrement par le côté sur le capteur afin d'éliminer les bulles d'air
éventuellement enfermées dans le boîtier du capteur avant d'introduire l'électrode.
31.
Installation
Figure
5.
(Figure 6
et
Figure
7). Veillez à ne
