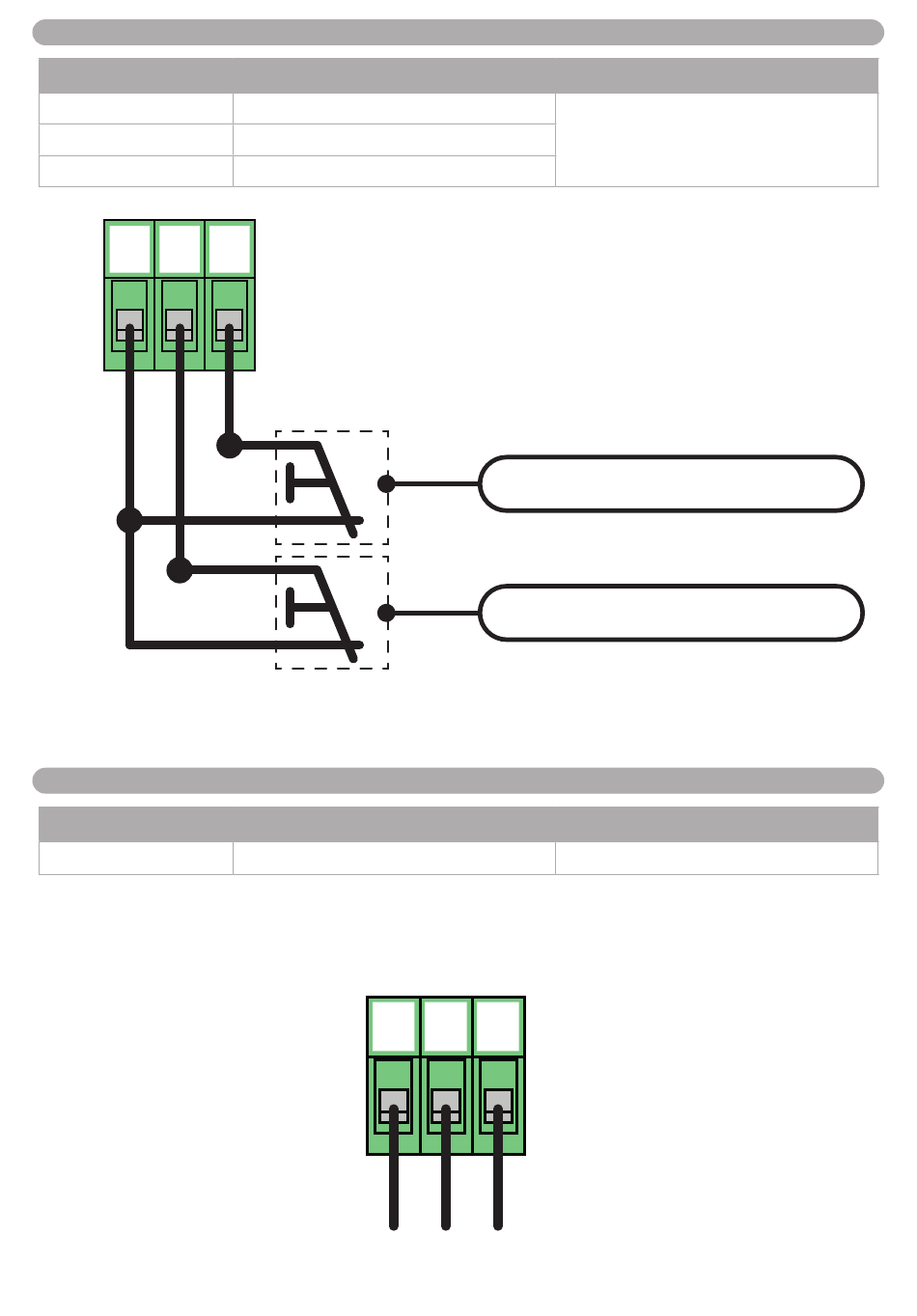

3.4 - CONNEXION DES FINS DE COURSE ÉLECTROMÉCANIQUES
# BORNE
18
19
20
18
19
COM
3.5 - RACCORDEMENT DE L'ALIMENTATION DES ACCESSOIRES
# BORNE
5 - 6
Le terminal 7 est réservé à l'utilisation de la fonction de TEST PHOTOCELLULE et de TEST DE LA BARRE DE SÉCURITÉ.
Se référer aux paramètres avancés pour la configuration et les connexions.
6-1622521M - rev. 0 - 25/02/2025
FONCTION
CONTACT COMMUN
LS1 - Contact de fin de course
LS2 - Contact de fin de course
20
FONCTION
Sortie d'alimentation 24 Vdc
5
+24 Vdc
Branchez un contact propre (sans tension)
Normalement fermé.
LED de signalisation Normalement Allumé.
FIN DE COURSE LS2
FIN DE COURSE LS1
MAX 170 mA
6
7
+24 Vdc
TEST TX
GND
DESCRIPTION
DESCRIPTION
