Linee Guida Ai Collegamenti Elettrici - Allmatic Bios1 24 Rns Manuel D'installation

1.1 - LINEE GUIDA AI COLLEGAMENTI ELETTRICI

Predisporre sul sito di installazione i condotti per il passaggio dei cavi.
I cavi per il collegamento dei vari dispositivi in un impianto tipico sono elencati nella tabella qui sotto e devono essere adatti al tipo
di installazione, ad esempio si consiglia un cavo tipo H07RN-F per posa in ambienti esterni.
COLLEGAMENTO
Linea elettrica di alimentazione
Lampeggiante
Fotocellula - trasmettitore
Fotocellula - ricevitore
Selettore a chiave
Usare solo i connettori in dotazione:
POSIZIONE MORSETTO
Tutti
La tabella seguente riporta tipo e dimensione dei cavi ammissibili per i morsetti a vite del tipo sopra indicato e le coppie di chiusura:
mm 6.5
in. 0.26
mm 0.2 ... 2.5
2
AWG 24 ... 14

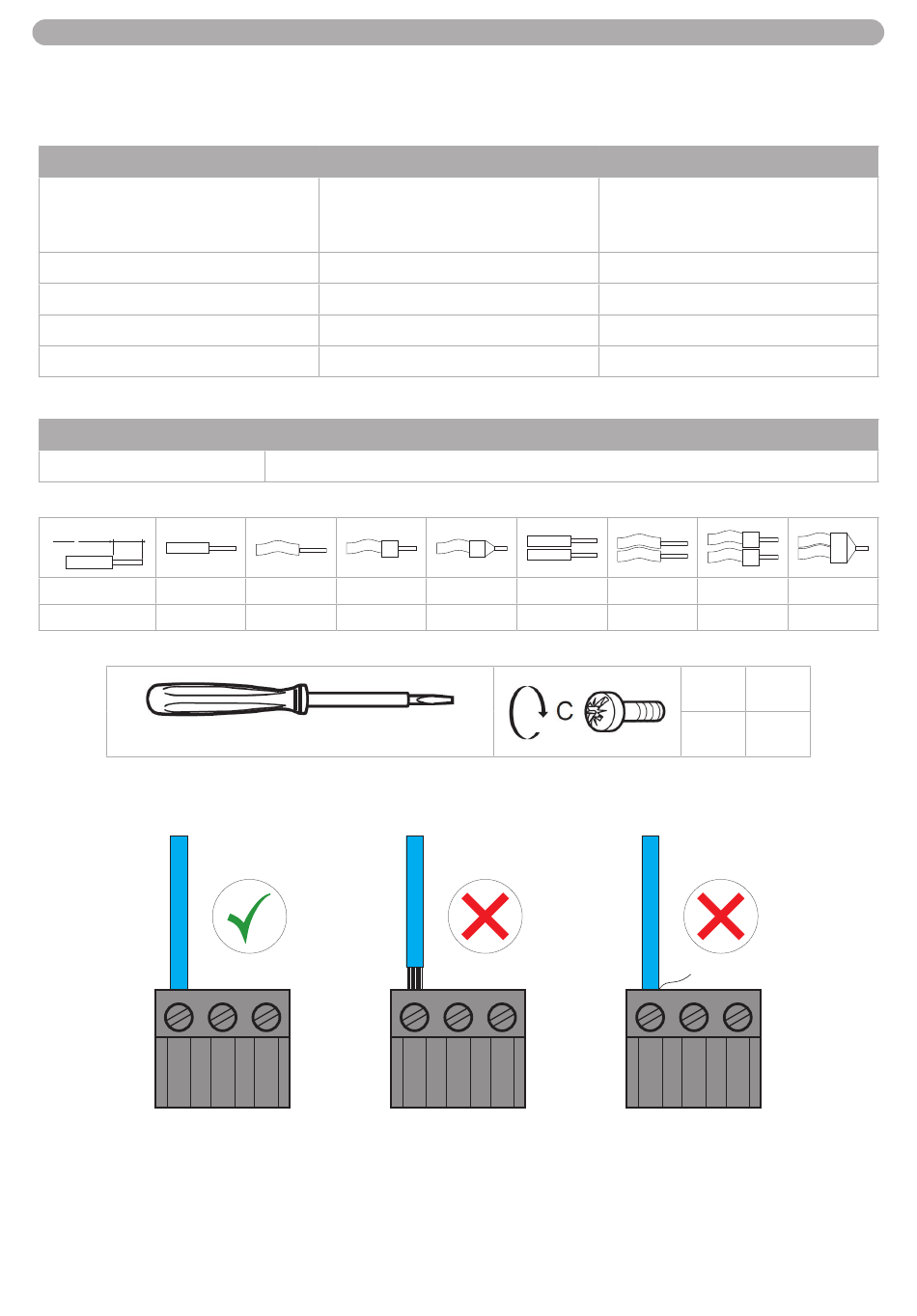

Usare conduttori in rame (obbligatori).
Evitare la presenza di fili di rame esposti o che escono fuori il morsetto.
6-1622521M - rev. 0 - 25/02/2025
CAVO
3 x 1,5 mm²
3 x 2,5 mm²
3 x 3,5 mm²
2 x 0,5 mm²
2 x 0,5 mm²
4 x 0,5 mm²
4 x 0,5 mm²
PHOENIX BCP-500-2GN
0.2 ... 2.5 0.25 ... 2.5
24 ... 14 24 ... 14
Ø 3.5 mm (0.14 in.)
LUNGHEZZA
< 10 m
10 ÷ 50 m
> 50 m
< 20 m
< 20 m
< 20 m
< 20 m
TIPO MORSETTO
2 x 0.2 ... 0.75 2 x 0.2 ... 0.75
24 ... 14 2 x 24 ... 18
2 x 0.25 ... 0.75 2 x 0.25 ... 0.75
2 x 24 ... 18 2 x 24 ... 18
N • m 0.5
Ib-in 4.5
Lingua originale - Italiano - 5
2 x 0.5 ... 1.5
2 x 20 ... 16
