Tableaux de commande programmables pour 1 ou 2 moteurs
ATTENTION : NE PAS INSTALLER LE TABLEAU DE COMMANDE AVANT D'AVOIR LU LA NOTICE!!!
1. Introduction.
Le tableau de commande ARGO est un dispositif universel pour la gestion du déclenchement et le contrôle des portails à 1 ou 2
vantaux, avec moteurs à 230V en courant alternatif et une puissance allant jusqu'à 600W chaqun.
Le fonctionnement à temps du tableau de commande, étant du type électronique, est extrêmement précis. Il est cependant
possibile que, à cause du type de moteur normalement utilisé, l'angle de course du portail soit fortement influencé par les
frottements que le portail rencontre pendant la course. Par conséquence, même si le temps de travail est correctement
réglé, l'angle de course peut ne pas toujours être celui voulu. Il est donc conseillé à l'installateur d'en tenir compte en augmentant, si
nécessaire, les temps de fonctionnement de manière approprié à l'instalation et en faisant attention à ne pas augmenter de manière
excessive les temps car cela pourrait masquer les ralentissements en ouverture et fermeture ( C.f par 6).
Pour le correcte fonctionnement, il est indispensabile l'installation de blocs mécaniques en ouverture et fermeture (C.f: fig. pag. 6).
2. Configuration.
Trimmer de
réglage
Molex
récepteur
radio
Connecteur
module
radio
Dip-switch

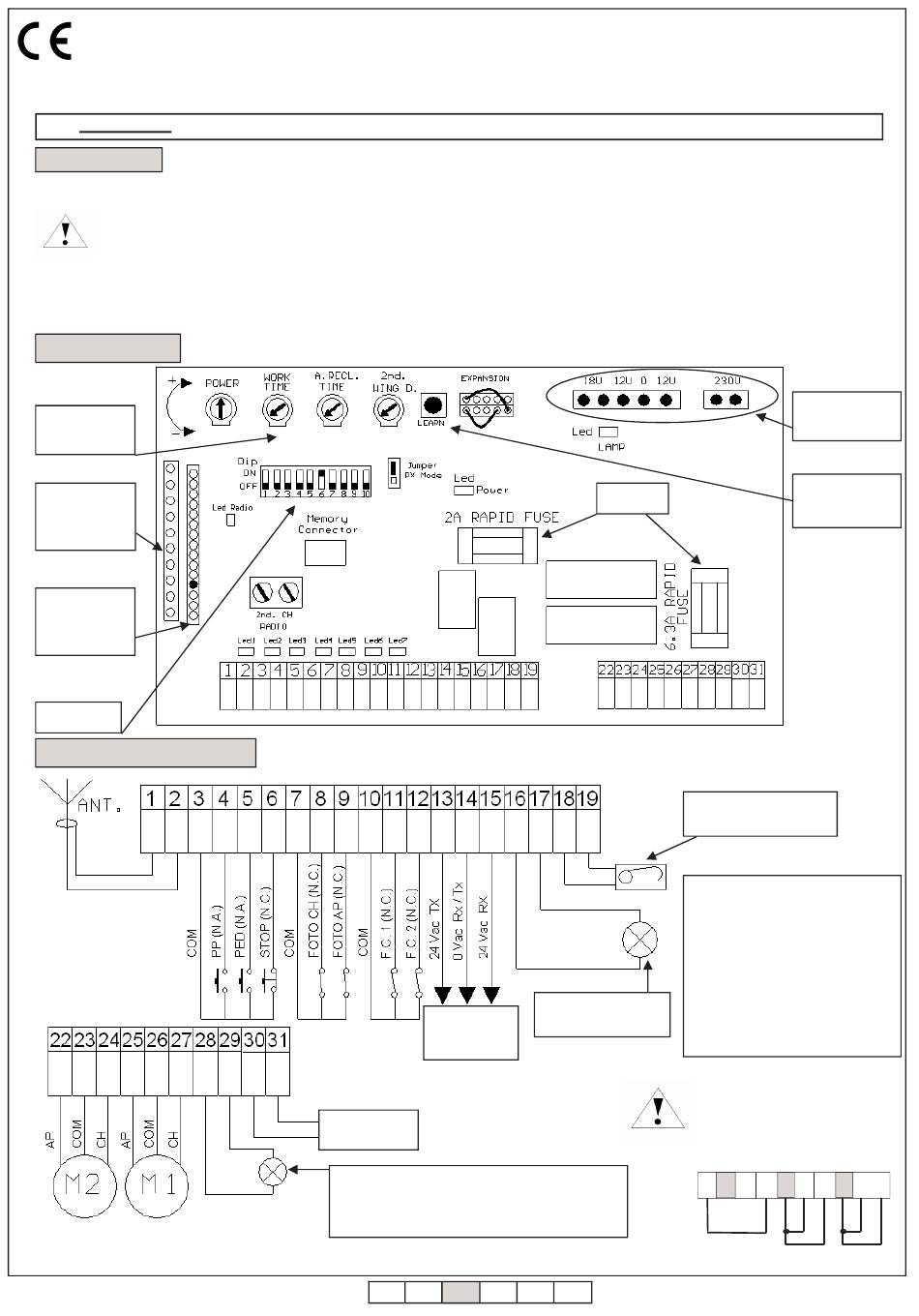

3. Connections électriques.
Moteur 2 Moteur 1
6-1622192 rev. 14 21/09/2012
Série ARGO 1 - ARGO 2
Avec gestion indépendante des rallentissements
A l i m e n t a t i o n
230 Vac 50 Hz.
Clignotant 230 Vac 60W max
N.B: UTILISER LE CLIGNOTANT B.RO LIGHTFIX
(Sans circuit de auto clignotement
ITA
Voyant portail ouvert
Alimentation
24 Vac 2W max.
photocellule
(C.f chap 7.6).
)
ENG FRA ESP DEU POR
Fusibles
Sortie électroserrure
12 Vac 12W Max
LEGENDE:
FOTO CH = Photocellule Fermeture
FOTO AP = Photocellule ouverture
AP = Ouvre
CH = Ferme
Com = Commun
PP = Bouton coup par coup
Ant = Antenne
PED = Bouton piéton
F.C. 1 = Fine de course 1
F.C. 2 = Fine de course 2
Toute commande ou sécurité
p r é vu e com m e
Normalement Fermé (N.F.)doit
être fermée avec un pont si elle
n'est pas utilisée.
3 4 5 6
Connecteur
transformateur
Bouton d'
apprentissage
Co nt act
7 8 9 10 11 12
