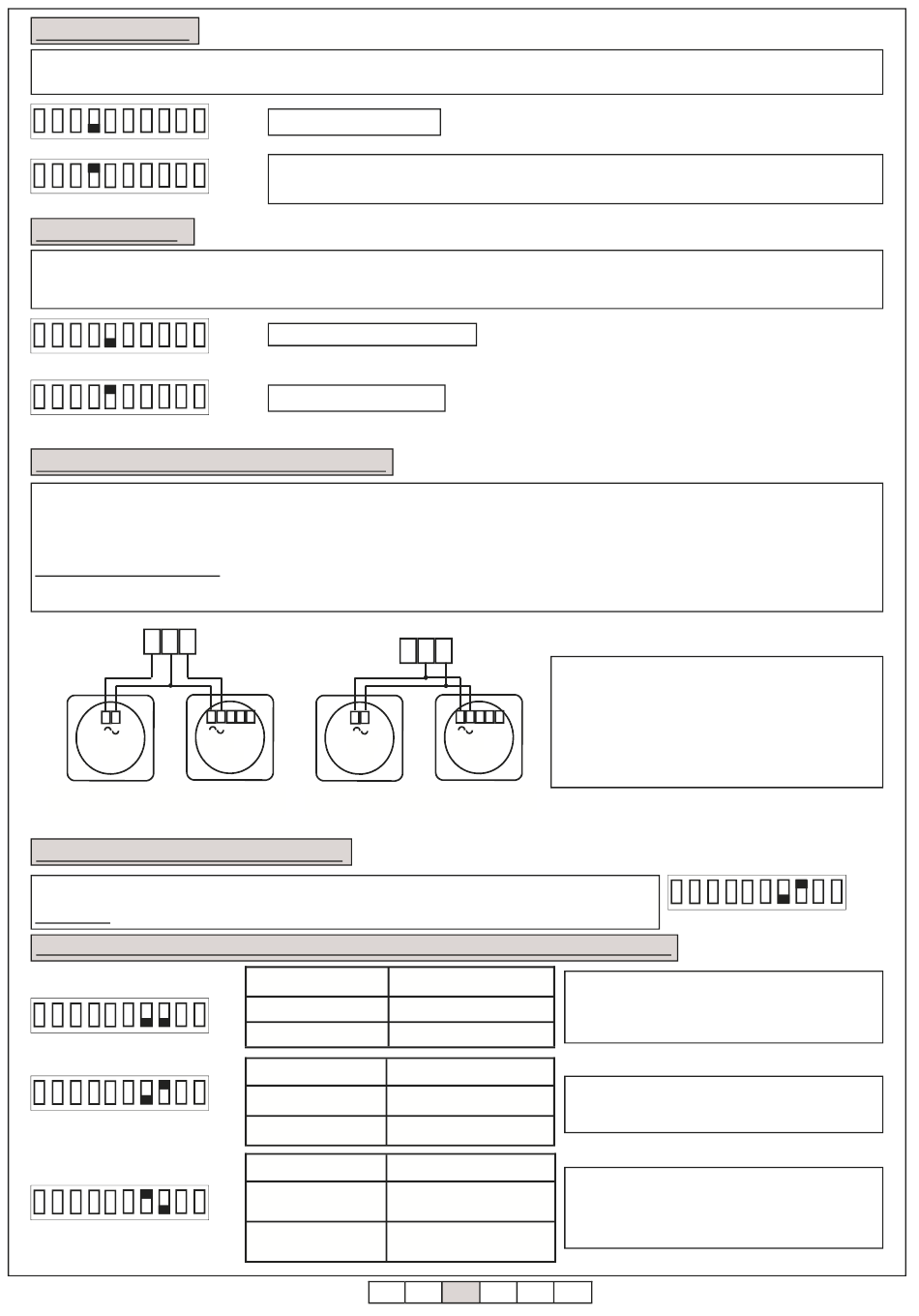

7.4 Pré-clignotement.
Le clignotant signale l'ouverture du portail avec un clignotement lent (environ 1 toutes les 2 secondes) et la fermeture du portail avec un clignote-
ment plus rapide (environ 1 toutes les secondes).
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
7.5 Fonction piéton.
Chaque commande envoyée via radio ou à l'aide du bouton de coup par coup provoque uniquement l'ouverture du portail. La fermeture est assurée
par la fonction de fermeture automatique, qui devra donc être nécessairement activée car toutes les commandes de fermeture seront ignorées (le
bouton Fermeture est n'est pas habilité).
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
7.6 Test sur le fonctionnement des photocellules.
Le tableau est équipé d'un système qui permet d'effectuer un contrôle sur le fonctionnement des photocellules avant le démarrage du moteur, ce qui
permet d'augmenter la sécurité du système en cas de panne des photocellules (ex. relais de sortie collé) ou en cas de court-circuit sur l'entrée des
photocellules.
Ce contrôle est effectué après que le tableau ai reçu une commande, mais avant d'envoyer la tension au moteur.
Remarques pour l'installation:
L'alimentation des photocellules ALLMATIC, ou autres compatibles, doit être relié à des bornes différentes si l'on décide d'activer ou non le test sur
les photocellules. Le schéma correct pour le câblage d'une paire de photocellules est le suivant:
13 14 15
24
TX
Schéma alimentation photocellules avec
TEST ACTIVÉ (DIP6 OFF)
7.7 Mode d'intervention des fins de course.
La fin des opérations d'ouverture et de fermeture dépend du délai de fonctionnement et
du réglage des DIP 7 et 8.
REMARQUE: si aucun fin de course n'est installé, régler le DIP 7 sur OFF et le DIP 8 sur ON:
7.7.1 Modale ARGO2: Si des fins de course sont installés, ils interviennent de la manière suivante:
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
6-1622192 rev. 14 21/09/2012
ON
Pré-clignotement neutralisé.
OFF
Pré-clignotement activé. Le mouvement du portail est toujours précédé d'un pré-clignotement qui a pour
ON
but d'avertir l'utilisateur que le mouvement va commencer. Le délai de pré-clignotement est fixé à environ 2
OFF
secondes.
ON
Fonction collective neutralisée.
OFF
ON
Fonction collective activée.
OFF
24
24
RX
TX
Schéma alimentation photocellules avec
TEST NEUTRALISÉ (DIP6 ON)
Type fin de course
ON
Fin de course 1
OFF
Fin de course 2
Type fin de course
ON
OFF
Fin de course 1
Fin de course 2
Type fin de course
ON Fins de course 1 et 2
OFF
en ouverture
Fin de course
fermeture
13 14 15
24
RX
Fonction
Fin opération d'ouverture
Fin opération de fermeture
Fonction
Aucune opération
Fin opération de fermeture
Fonction
Début ralentissement à
l'ouverture
Aucune opération
ITA ENG FRA ESP DEU
DIP6 OFF: Test photocellules activé. En cas de panne
des photocellules la commande n'est pas exécutée.
DIP6 ON: Test photocellules neutralisé.
Remarque: le test des photocellules, s'il est activé, im-
plique un retard du démarrage du moteur d'environ une
seconde à partir de la réception de la commande.
1 2 3 4 5 6 7
Arrêt avec fin de course: la fin de l'opération d'ouver-
ture (fin de course 1) ou de fermeture (fin de course
2) est précédée de l'intervention du fin de course cor-
respondant.
Arrêt sans fin de course à l'ouverture: la fin de l'opé-
ration de fermeture est précédée de l'intervention du
fin de course correspondant.
Ralentissement seulement à l'ouverture: la phase de
ralentissement à l'ouverture est précédée de l'interven-
tion des deux fins de course (un pour chaque vantail),
tandis que la fermeture est simplement temporisée
(voir le schéma suivant).
POR
ON
OFF
8 9 10
