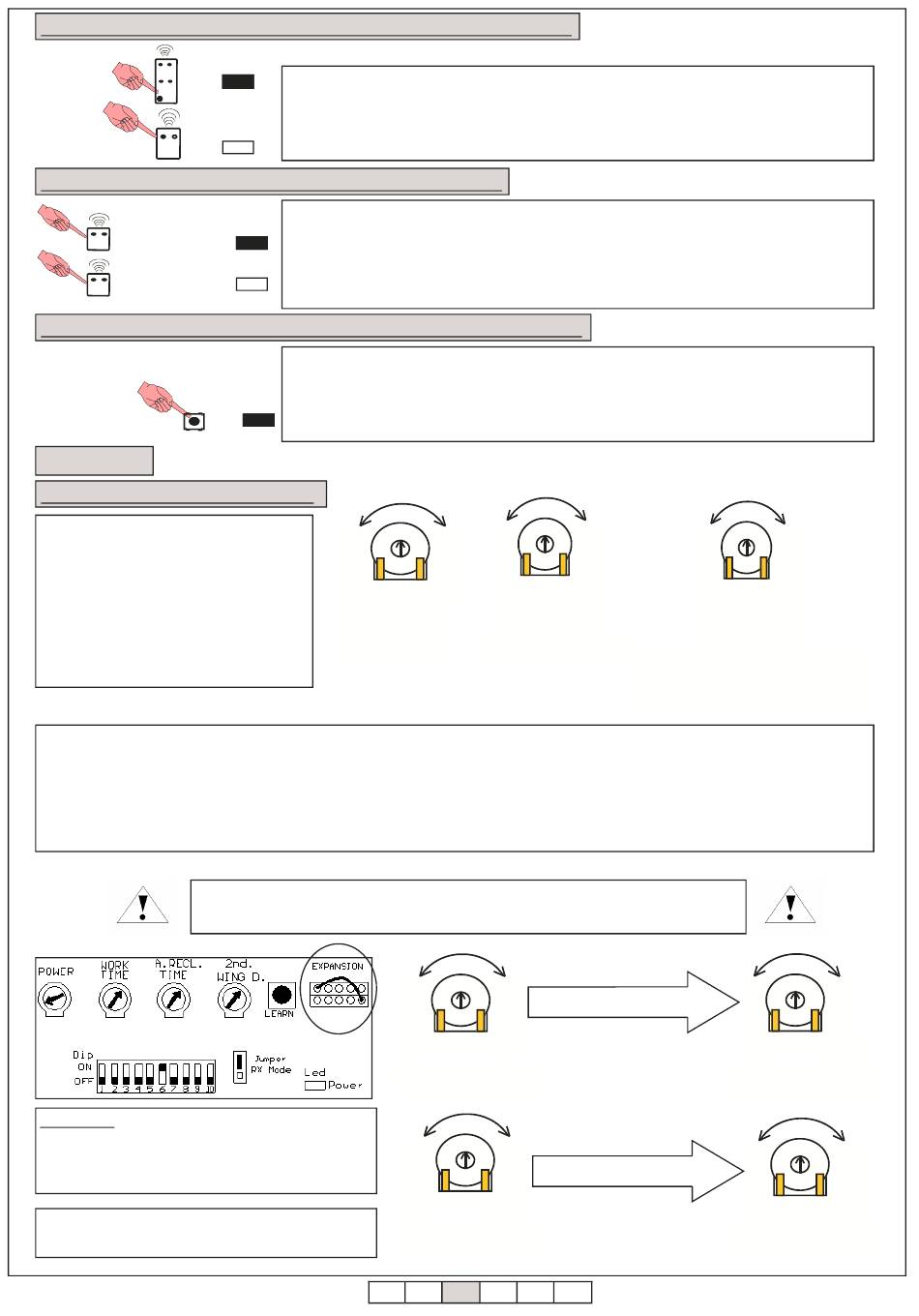

5.2 Apprentissage avec la touche cachée d'un émetteur valide déjà appris.
Appuyer sur la
a b
touche ca-
chée "e"
c d
a b
5.3 Apprentissage avec un émetteur d'ouverture mémoire valide.
Clignotant
a b
Clignotant
a b
5.4 Neutralisation de tous les émetteurs et retour aux paramètres de départ.
Alimenter+
Appuyer bouton
d'apprentissage
6. Réglages.
6.1 Réglage du mouvement du portail.
Il est possible de régler le mouvement du por-
tail en utilisant les trimmers prévus à cet effet
("WORK TIME", "A.RECL.TIME", "2nd:WING
D.") et en choisissant la modalité souhaitée
grâce aux DIP-SWITCH, selon le type d'instal-
lation et les exigences de l'installateur.
Comme le montrent les figures, les trimmers
ont une excursion allant de 0° à 270° à l'inté-
rieur de laquelle on obtient assez précisément
le réglage désiré.
Dans la partie finale de leur mouvement (ouverture et/ou fermeture), les vantaux du portail ralentissent proportionnellement au délai de fonction-
nement programmé ("WORK TIME" pour le portail symétrique, "WORK TIME" et "2nd:WING D." pour le portail asymétrique).
Pour les portails symétriques, il peut être nécessaire de programmer un délai de retard du deuxième vantail en phase de fermeture. Régler le DIP
switch 9 sur OFF et ajuster le délai de retard avec le trimmer " 2nd: WING D.".
Dans le cas de l'Argo 2 moteurs, pour les portails asymétriques, il est possible de régler un délai de fonctionnement du deuxième vantail différent
du délai de fonctionnement du premier vantail. Régler le DIP switch 9 sur ON et ajuster le délai de fonctionnement du deuxième vantail avec le
trimmer "2nd: WING D".
REMARQUE: Les réglages du trimmer effectués pendant
le mouvement du portail ne produisent aucun effet immé-
immédiat. Ils ne deviennent effectifs qu'après la fermeture
du portail ou après avoir éteint, puis rallumé le tableau de
commande.
L'augmentation des temps ne influe pas sur le temps
de réfermeture automatique et sur le temps de la fon-
ction piéton.
6-1622192 rev. 14 21/09/2012
Uniquement pour les modèles B.RO à code variable.
led
1. Appuyer avec l'aide d'un trombone sur la touche cachée d'un émetteur déjà appris précédem-
ment. L'accès au mode d'apprentissage est signalé par l'allumage du clignotant.
2. Appuyer sur la touche de l'émetteur que l'on souhaite mémoriser, le clignotant clignote (deux fois
si le code est nouveau, une fois s'il avait déjà été appris). Le tableau retourne en mode de fonc-
led
tionnement normal et le nouvel émetteur peut déclencher le moteur.
Uniquement pour les modèles B.RO à code variable et mémoire extractible
1. Appuyer sur n'importe quelle touche de l'émetteur d'ouverture mémoire précédemment habilité
grâce à un instrument de programmation B.RO PRO ou B.RO BASIC. Le récepteur se positionne
en mode d'apprentissage (le clignotant s'allume).
2. Appuyer sur la touche de l'émetteur que l'on souhaite valider, le clignotant clignote (deux fois si le
code est nouveau, une fois s'il avait déjà été appris). Le tableau retourne en mode de fonctionne-
ment normal et le nouvel émetteur peut déclencher le moteur.
1. Débrancher l'alimentation. Fournir l'alimentation en tenant appuyée la touche d'apprentissage pen-
dant 4-5 sec.
2. Le clignotant s'allume pendant environ 10 sec. Quand le clignotant s'éteint, tous les émetteurs sont
neutralisés, les paramètres retournent aux valeurs programmées par l'usine et le module mémoire
est rétabli pour la réception du code fixe ou du code variable selon le réglage du Jumper correspon-
led
dant.
-
0°
WORK TIME
Réglage du délai
de fonctionnement.
En coupant le pont indiqué en figure il est possible
augmenter le temps de travail.
-
+
0°
270°
A. RECL. TIME
Réglage du délai de
fermeture automatique.
-
+
Translation temps
0° 7" 55"
WORK TIME
-
+
Translation temps
0° 7" 55"
2nd: WING D.
ITA ENG FRA ESP DEU
+
-
270°
0°
2nd: WING D.
ARGO2: Réglage du délai de retard ou de
fonctionnement du 2
ARGO1: Réglage du délai d'ouverture
piétonne.
55" 0°
POR
+
270°
ème
vantail.
-
+
2'10"
WORK TIME
-
+
55"
0° 2'10"
2nd: WING D.
