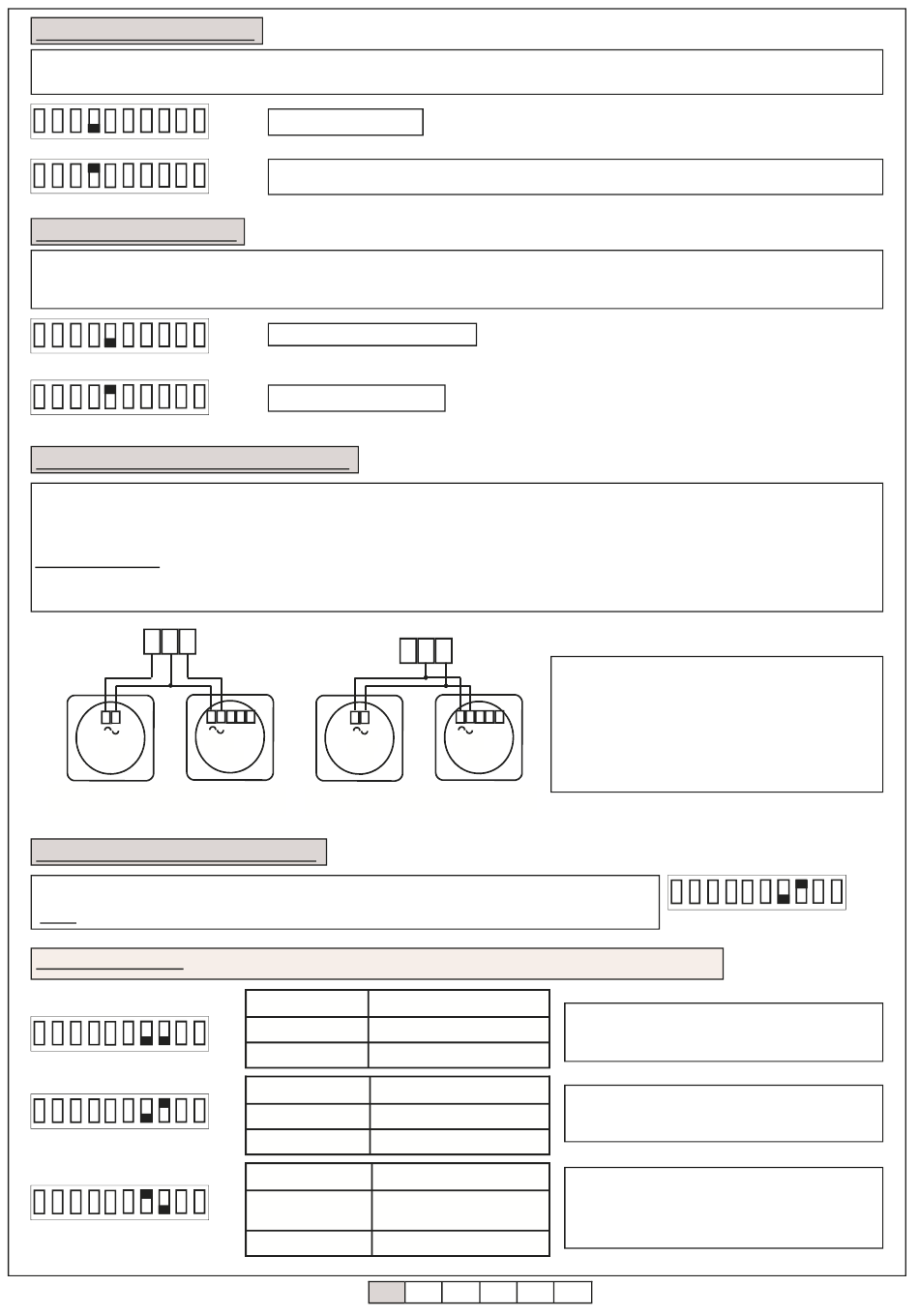

7.4 Funzione di Prelampeggio.
Il lampeggiante segnala con un lampeggio lento (circa 1 ogni 2 secondi) l'apertura del cancello e con uno più veloce (circa 1 al secondo) la chiusu-
ra del cancello.
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
7.5 Funzione Condominiale.
Ogni comando impartito via radio o con il pulsante di passo-passo provoca solo l'apertura del cancello. La richiusura è affidata alla funzione di
richiusura automatica, che dovrà pertanto essere necessariamente attivata in quanto ogni comando di chiusura viene ignorato (il pulsante chiudi è
disabilitato).
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
7.6 Test sul funzionamento delle fotocellule.
Questa centrale è dotata di un sistema che permette di effettuare un controllo sul funzionamento delle fotocellule prima di ogni azionamento del
motore, si ha così la possibilità di incrementare la sicurezza del sistema in caso di danneggiamento del fotodispositivo (p.e. relé di uscita incollato)
o di un cortocircuito indesiderato sull'ingresso fotocellule.
Questo controllo viene effettuato dopo che la centrale ha ricevuto un comando a muovere, ma prima di dare tensione al motore.
Note di installazione:
L'alimentazione delle fotocellule ALLMATIC, o compatibili, deve essere collegata in morsetti differenti a seconda che si voglia rendere attivo o non
attivo il test sulle fotocellule. Lo schema corretto per il cablaggio di una coppia di fotocellule è il seguente:
13 14 15
24
TX
Schema alimentazione fotocellule con
TEST ATTIVO (DIP6 OFF)
7.7 Modalità di intervento dei finecorsa.
La fine delle operazioni di apertura e di chiusura è affidata al tempo di
lavoro e alle impostazioni dei dip 7 e 8.
NOTA: se non sono installati dei finecorsa, impostare il dip 7 a OFF e il dip 8 a ON (Vedi schema a fianco):
7.7.1 Modello ARGO2: Qualora siano installati dei finecorsa, essi intervengono con le seguenti modalità:
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
6-1622192 rev. 14 21/09/2012
ON
Prelampeggio non attivo.
OFF
Prelampeggio attivo. Il movimento del cancello è sempre preceduto da un prelampeggio che ha la finalità
ON
OFF
di avvisare l'utente che ha inizio il movimento. Il tempo di prelampeggio è fissato a circa 2 secondi.
ON
Funzione condominiale non attiva.
OFF
ON
Funzione condominiale attiva.
OFF
24
24
RX
TX
Schema alimentazione fotocellule con
TEST NON ATTIVO (DIP6 ON)
Tipo finecorsa
ON
Finecorsa 1
OFF
Finecorsa 2
Tipo finecorsa
ON
OFF Finecorsa 1
Finecorsa 2
Tipo finecorsa
ON
Finecorsa 1 e 2
OFF
posti in apertura
Finecorsa chiusura
13 14 15
24
RX
Funzione
Fine operazione di apertura
Fine operazione di chiusura
Funzione
Nessuna operazione
Fine operazione di chiusura
Funzione
Inizio rallentamento in
apertura
Nessuna operazione
ITA ENG FRA ESP DEU
DIP6 OFF: Test fotocellule attivo. In caso di guasto
delle fotocellule non viene eseguito nessun comando.
DIP6 ON: Test fotocellule non attivo.
Nota: Il test delle fotocellule, se attivo, comporta un
ritardo di attivazione del motore di circa un secondo dal
mo mento di avvenuta ricezione del comando.
1 2 3 4 5 6 7
Arresto con finecorsa: la fine della operazioni di aper-
tura (finecorsa 1) o di chiusura (finecorsa 2) è deter-
minata dall'intervento del corrispondente finecorsa.
Arresto senza finecorsa di apertura: la fine della sola
operazione di chiusura è determinata dall'intervento
del corrispondente finecorsa.
Inizio rallentamento solo in apertura: l'inizio della
fase di rallentamento in apertura è
dall'intervento dei due finecorsa (uno per ciascuna
anta), mentre in chiusura è solo temporizzato. (si
veda lo schema seguente )
POR
ON
OFF
8 9 10
determinato
