Q
UADROS DE COMANDO PROGRAMÁVEIS PARA
CUIDADO: NÃO INSTALAR O QUADRO DE COMANDO SEM ANTES TER LIDO AS INSTRUÇÕES !!!
1. Introdução.
O quadro de comando argo é um aparelho universal adequado a gerir o accionamento e control de portões de uma e duas folhas com motores de
230 V em corrente alternada e potencia até 600W cada um.
O funcionamento do quadro de comando, sendo do tipo electrónico é extremamente preciso.É possivel que devido ao tipo de motor nor-
malmente utilizado, no angulo de percurso da folha do portão, seja fortemente influenciado por algum atrito localizado no seu curso de tra-
balho.Por consequencia, se o tempo de trabalho está muito justo, o angulo de abertura da folha pode não ser sempre o desejado.Portanto
aconselha-se o instalador a ter em conta um pequeno aumento no tempo de trabalho, mas ao mesmo tempo ter atenção e não fazer anular
a redução de velocidade na abertura e no fecho (ver paragrafo 6 ).
Para um correcto funcionamento é indispensável a instalação dos batentes mecânicos na abertura e no fecho ( ver fig. página 6).

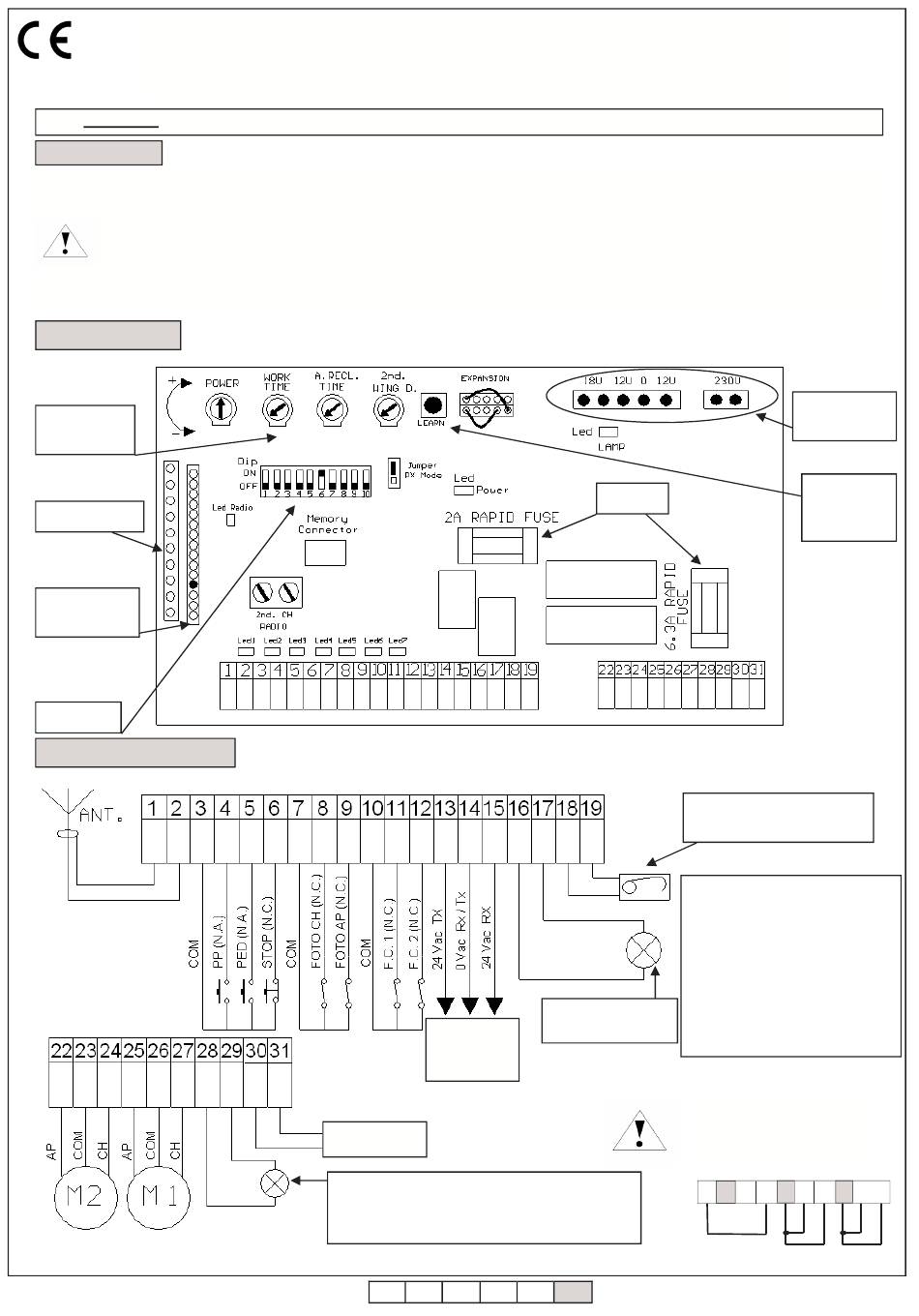

2. Configuração.
Trimer de
regulação
Módulo rádio
Conector
módulo rádio
Dip-switch
3. Ligações electricas.
Motor 2 Motor 1
6-1622192 rev. 14 21/09/2012
SÉRIE ARGO 1- ARGO 2
C
OM GESTÃO INDEPENDENTE DOS ABRANDAMENTOS
alimentação
230 Vac 50 Hz.
N.B:usar luz de sinalização B.ROLIGHT
Fix ( sem circuito de pirilampo )
ITA
Spia cancello aperto
alimentação 24 Vac 2W max.
Células
Fotoeléctricas
(ver par.7.6)
Luz 230Vac 60W máx.
ENG FRA ESP DEU POR
1 2 MOTORES
OU
Fusíveis
Saída electrofechadura
12 Vac 12W máx.
LEGENDA:
FOTO CH = Fotodispositivo fecho
FOTO AP = Fotodispositivo abertura
AP = Abre
CH = Fecha
Com = Comum
PP = Botão impulso
Ant = Antena
PED = Pulsante pedonale
F.C. 1 = Fim de curso 1
F.C. 2 = Fim de curso 2
Qualquer comando ou segura-
nça prevista como Contacto
Normalmente Fechado (N.F.)
deve ser Ligado mediante jum-
per se não utilizado. Ex.
3 4 5 6
Conector tran-
sformador
Botão para
aprendiza-
gem
7 8 9 10 11 12
