4.1.4 Raccordement

Tous les régulateurs qui partagent le même transformateur et la même boucle de communication doivent
utiliser les mêmes bornes de raccordement du transformateur pour G (borne 1) et G0 (borne 2). Pour la
boucle de communication, une borne A (borne 3) ne doit être raccordée qu'à une autre borne A et une
borne B (borne 4) qu'à une autre borne B. Sinon, la communication ne pourra pas être établie.
Pour limiter les perturbations, utilisez des paires torsadées blindées comme câble de communication. Le
blindage doit être connecté à G0 sur un (et un seul) appareil dans chaque boucle d'alimentation 24 V AC. Si
la longueur de la boucle excède 300 m, il devient nécessaire d'utiliser un répéteur. Voir Fig. 4-1 Exemple de
câblage – câble de communication.
Transmitter
Transmitter

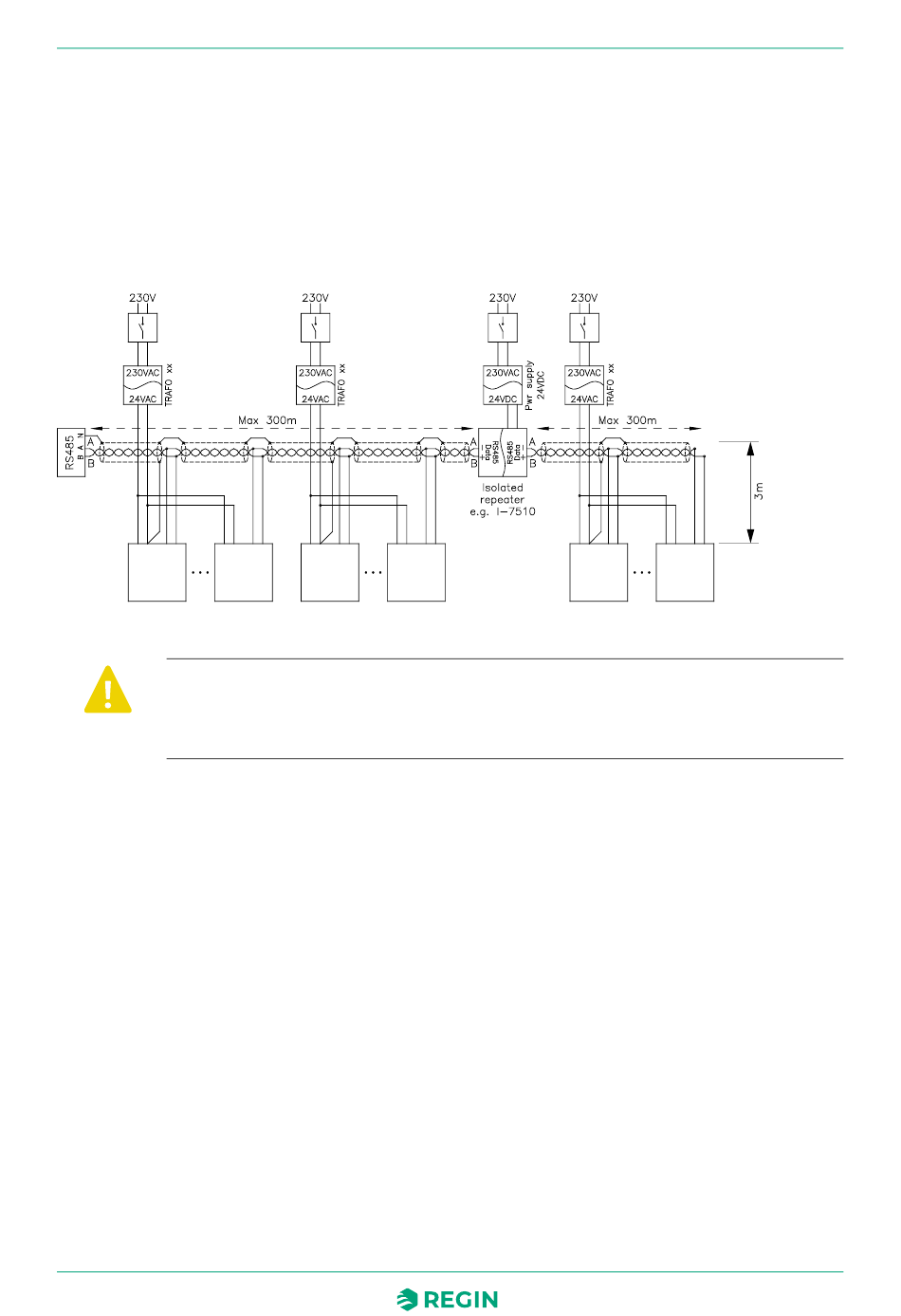

Fig. 4-1 Exemple de câblage – câble de communication
Attention ! Dans les installations où les câbles pénètrent dans l'appareil par le
côté, étant donné qu'il n'y a pas de serre-câble interne, les câbles doivent être
solidement fixés au mur environnant pour les soulager de la tension et de la
torsion.
Série Regio RTX manuel, Rev. A
Transmitter
Transmitter
Informations pour l'installateur
Transmitter
Transmitter
60 (72)
