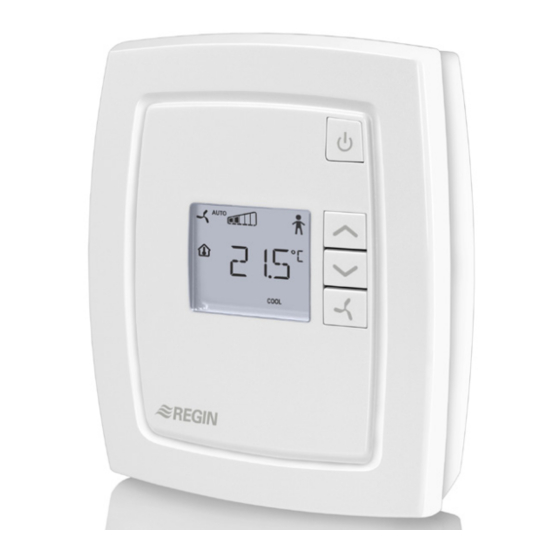

Regin RCF-230CTD-EC Mode D'emploi

RCF-230CTD-EC est un régulateur d'ambiance pour le
contrôle du chauffage et/ou du refroidissement dans une
pièce. Il permet de contrôler deux actionneurs thermiques
ou un actionneur à 3 points (ouvrir/fermer) ainsi qu'un
ventilateur EC 0...10 V.
Le thermostat doit être alimenté en 230 V AC. Il dispose
de sorties triacs pour le chauffage/refroidissement en 230
V AC.
RCF-230CTD-EC dispose d'un port de communication
via RS485 (Modbus, BACnet ou EXOline) pour intégra-
tion dans un système. L'appareil peut être configuré à
l'aide du logiciel Regio tool
sur le site web de Regin (www.regincontrols.com).
Applications
Les régulateurs RCF conviennent parfaitement à une
utilisation dans des bâtiments où l'on souhaite obtenir un
confort optimal pour une faible consommation d'énergie,
tels que des bureaux, écoles, centres commerciaux,
aéroports, hôtels, hôpitaux...
Facile à installer
Grâce à leur conception modulaire avec socle et plaque
de connexion amovibles, les régulateurs de la gamme RCF
sont faciles à installer et à mettre en service. Le socle et
la plaque de connexion peuvent être montés avant de
procéder à l'installation de la partie électronique. Cette
gamme est prévue pour un montage mural.
Fonctions de régulation
Le régulateur contrôle le chauffage et le refroidissement
dans une pièce. Les paramètres de contrôle tels que la
bande proportionnelle et le temps d'intégration peuvent
être fixés via l'écran ou en utilisant Regio tool
point de consigne peut être modifié à l'aide des touches
RCF-230CTD-EC
, téléchargeable gratuitement
©
. Le
©
RCF-230CTD-EC
Régulateur d'ambiance avec communication
pour ventilo-convecteurs avec sorties pour
deux actionneurs thermiques ou pour
un actionneur 3 points. Fonction pour la
commande d'un ventilateur 0...10 V.
RCF-230CTD-EC est conçu pour la régulation du
chauffage et/ou du refroidissement dans les installations
à 2 ou 4 tubes. La consigne et la vitesse du ventilateur
se règlent à l'aide des boutons sur la face avant.
Communication par Modbus, BACnet ou EXOline.
RCF-230CTD-EC en bref
• Alimentation 230 V AC
• Sortie 0...10 V DC pour ventilateur EC
• Entrées pour détecteur de présence et/ou
contact de fenêtre
• Fonction pour la commande d'une batterie
chaude électrique
• Entrée pour la fonction change-over
chauffage/refrodissement
• BACnet teste BTL à partir de la version 1.2-1-00
• Limitation de la température de soufflage min/
max
AUGMENTER ( ) et DIMINUER ( ) situées à l'avant
de l'appareil.
Voir également la section « Gestion de l'affichage » page
3.
Sonde intégrée ou sonde externe
Le régulateur est équipé d'une sonde de température
intégrée. Il est également possible d'utiliser une sonde
externe de type PT1000.
Fonction de sortie pour les actionneurs thermiques
Cette fonction est activée par défaut. Avec des
actionneurs thermiques, le régulateur fonctionne avec
une sortie chrono-proportionnelle, ce qui permet d'avoir
un réglage en continu de l'ouverture de la vanne. Dans
la gamme Regin, les actionneurs compatibles sont
RTAM-230 et RTAOM-230. Ils doivent être utilisés
avec les vannes appropriées. Le régulateur contrôle le
chauffage et le refroidissement en séquence avec un
actionneur thermique pour le chauffage et un pour le
refroidissement.
Dernière
révision
05 2019
