3.11.3 Exemples

Voici quelques exemples de fonctionnement de la fonctionnalité relais. Tous les exemples utilisent le réglage
par défaut pour : out_relay_limit_OFF = 0, out_relay_limit_ON = 1 et out_relay_source_?_map_function = 0
[LINÉAIRE]. Voir sections Exemple 1 (valeur unique) et Exemple 2 (Combinaison de sources).
Exemple 1 (valeur unique)
Par défaut, une seule sonde est mappée au relais. Dans cet exemple, le relais doit être contrôlé par la sonde
de CO et s'activer lorsque le niveau de CO
2
ppm.
1. Régler out_relay_source_1 = 4 [PPMCO2] et les autres sources out_relay_source_2-4 sur 0 [NONE]
pour configurer le relais pour qu'il n'utilise qu'une seule source et que cette source soit la sonde de
CO .
2
2. Réglage out_relay_source_1_map_min = 700 et out_relay_source_1_map_max = 1100
pour activer à 1 100 ppm et désactiver à 700 ppm.
3. Définir out_relay_combine = 2 Toutes les valeurs supérieures = Marche, Toutes les valeurs inférieures =
Eteint], ou à toute autre valeur valide.
Comme un seul canal est utilisé comme source, la fonction de combinaison n'a pas d'importance.
4. Régler out_relay_enable = 1 pour activer le relais.

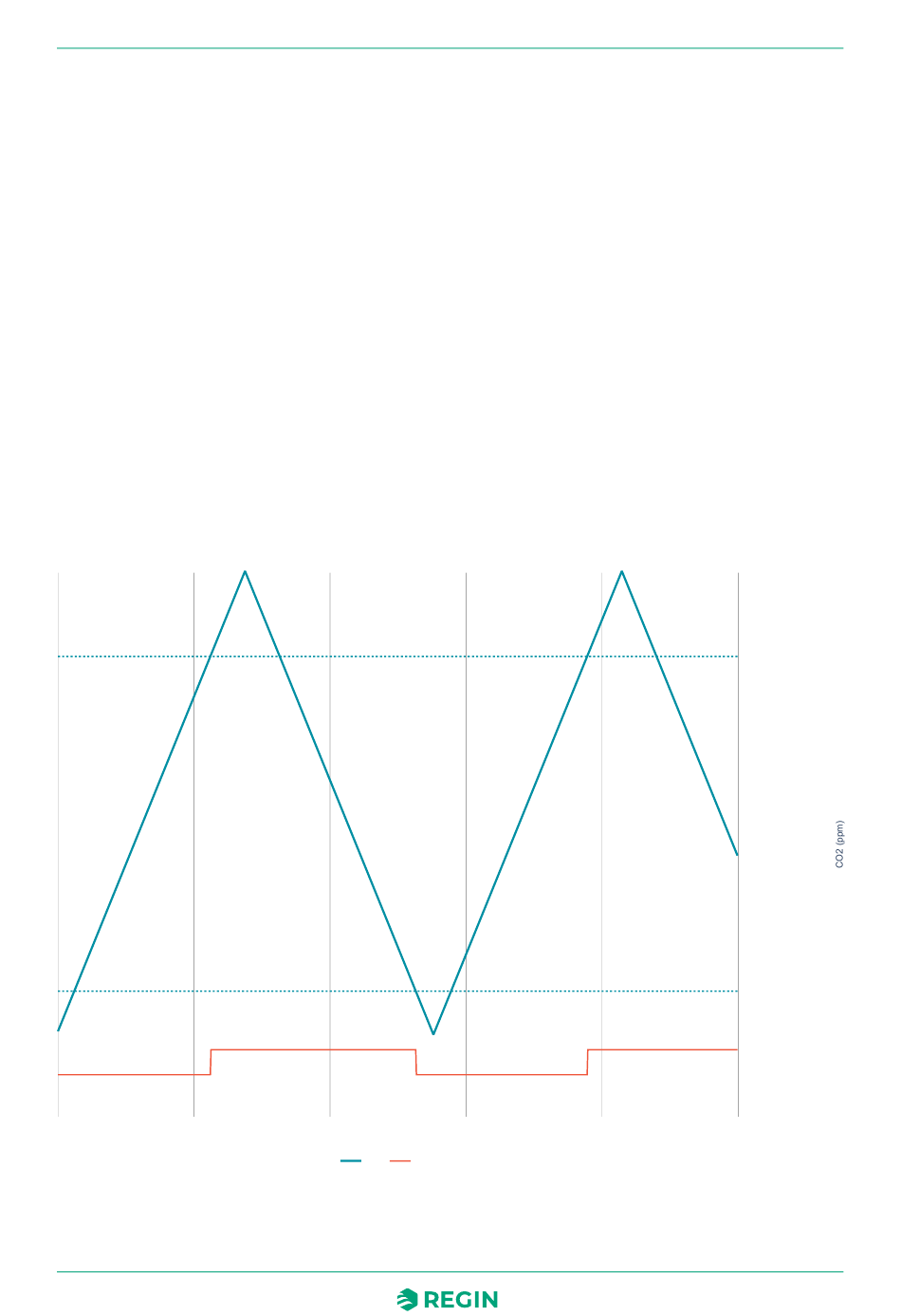

Fig. 3-7 Exemple de relais, valeur unique
Série Regio RTX manuel, Rev. A
Informations pour le spécialiste
est supérieur à 1 100 ppm et se désactiver en dessous de 700
2
Relay Example with single input
Time
CO2 Relay output
1200
CO2 High Limit
1100
1000
900
800
CO2 Low Limit
700
Relay On
600
Relay Off
