3. Communication locale
3.1. Communication par ligne série RS-485

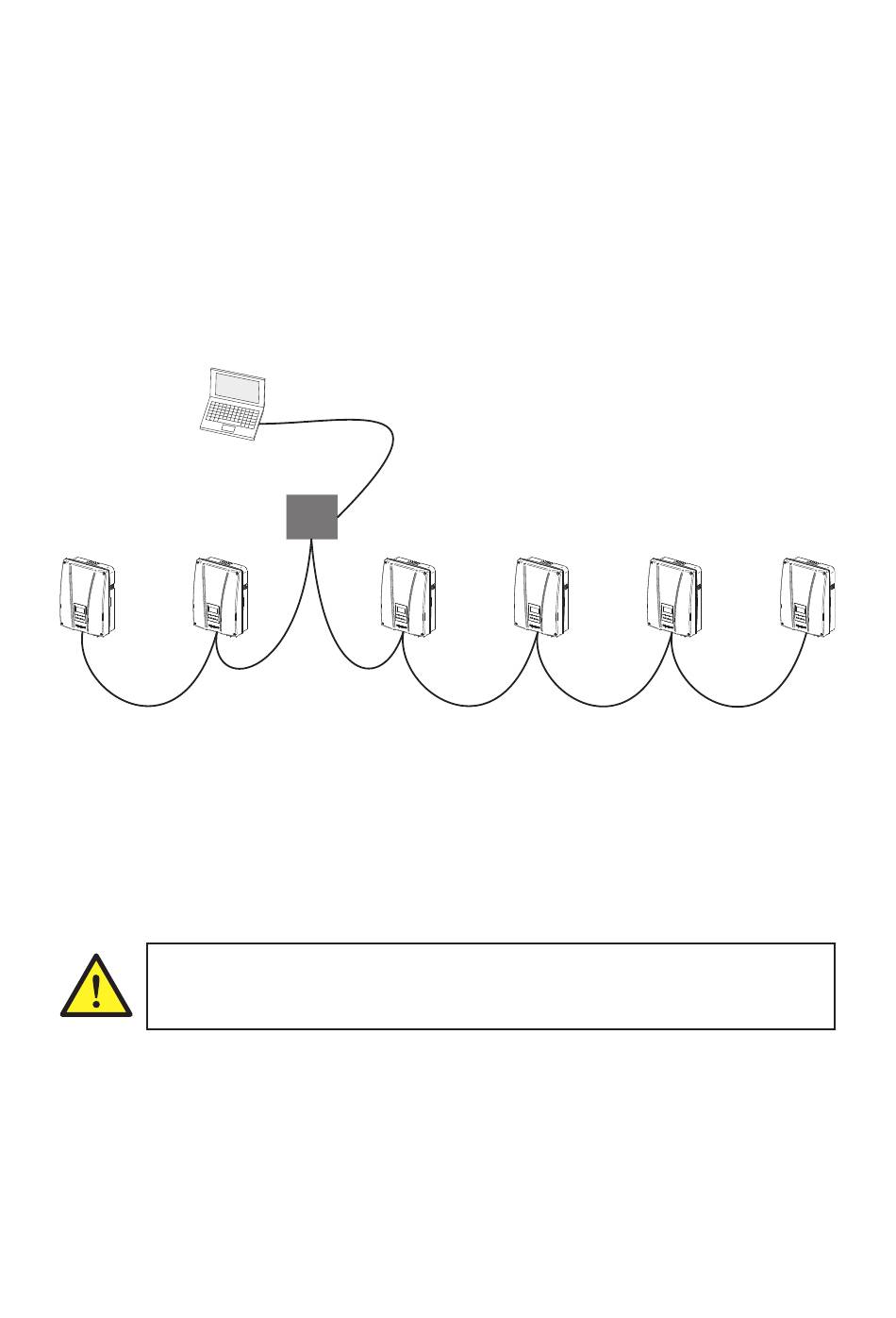

Le schéma de communication locale par RS-485 est le suivant :
D
B
A
E
Avec les onduleurs B et A connectés à un bus et un convertisseur Média C auquel on connecte un PC local D. E
représente le câblage RS-485, alors que, suivant le convertisseur C, le câblage F peut être RS-232, USB ou Ethernet.
3.1.1. Généralités
RS-485, nom sous lequel on connaît habituellement le standard EIA-485, définit les caractéristiques électriques
des transmetteurs et récepteurs d'un système à faible coût pour communications numériques en environnements
électromagnétiques hostiles. Sa grande robustesse face aux bruits est due au mode de communication différentiel,
autrement dit l'information est transmise sur une paire de fils habituellement torsadée, où l'un des fils transmet le
signal inverse au signal de l'autre fil. La norme EIA-485 définit le signal B comme le pin 'non inversé' ou positif (+),
alors que le signal A figure comme le pin inversé ou négatif (-).
Les installations solaires photovoltaïques présentent habituellement des câblages supportant de
grands flux d'énergie qui peuvent affecter la communication de façon négative. Ingeteam recom-
mande une bonne conception de l'installation, en prévoyant l'emplacement des lignes de données le
plus loin possible des lignes de force et en écourtant le plus possible la longueur totale du câblage.
Topologie
Pour le câblage, on recommande une distribution en une série de noeuds consécutifs, également dénommée bus
ou ligne. Ni l'installation en étoile ou en boucle, ni l'interconnexion de plusieurs réseaux ne sont recommandées.
Ingeteam Energy recommande de rester conservateur pour le nombre de noeuds sur chaque bus en n'installant pas
plus de 30 équipements.
Dans une topologie de bus, il est recommandé que le maître soit au centre du bus pour que son signal arrive avec le
plus d'intensité possible à un maximum d'esclaves.
6
Sun Power Max (Modulaires, 100TL et 125TL). Voir document AAV2000IKV01.
®
Sun String Control. Voir document AAS2002IKV01.
®
F
C
A
E
E
E
A
A
E
E
Manuel d'installation
B
AAX2002IKV01
