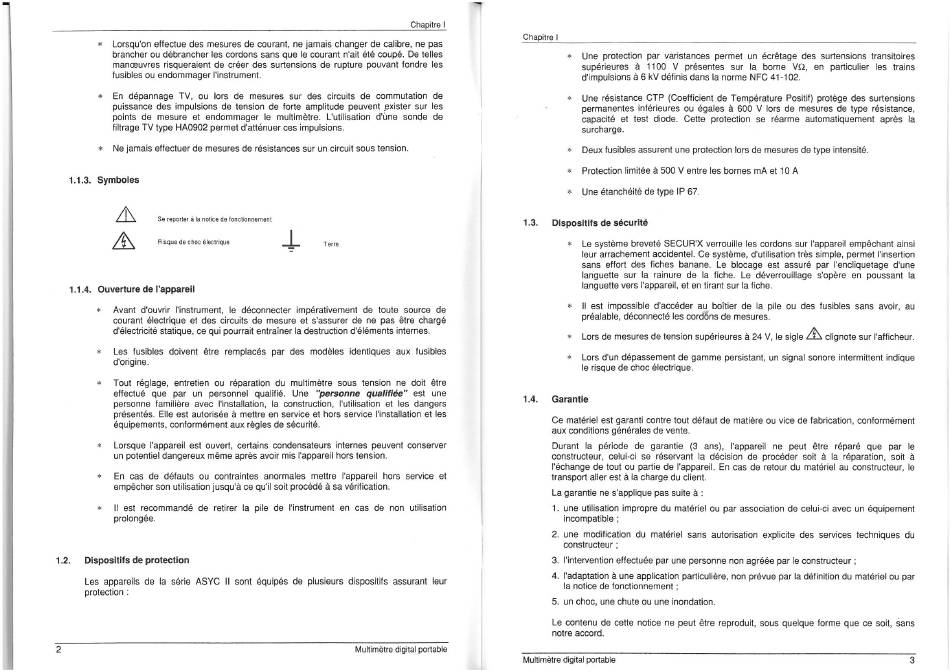

Lorsqu'on effectue des mesures de courant, ne jamais changer de calibre, ne pas
*
brancher ou débrancher les cordons sans que le courant n'ait été coupé. De telles
manæuvres risqueraient de créer des surtensions de rupture pouvant fondre les
fusibles ou endommager l'instrument.
En dépannage TV, ou Iors de mesures sur des circuits de commutation
puissance des impulsions de tension de forte amplitude peuvent exister sur les
points de mesure et endommager le multimetre. L'utilisation d'üne sonde de
filtrage TV type HA0902 permet d'atténuer ces impulsions.
Ne jamais effectuer de mesures de résistances sur un circuit sous tension.
1.1.3. Symboles
Se reporter å la notice de fonctionnement
Bisque de choc électrique
1.1.4.

Ouverture de l'appareil

Avant d'ouvrir l'instrument, le déconnecter impérativement
*
courant électrique et des circuits de mesure et Sassurer de ne pas étre chargé
d'électricité statique, ce qui pourrait entrainer la destruction d'éléments internes.
Les fusibles doivent étre remplacés par des modéles identiques aux fusibles
d'origine.
Tout réglage, entretien ou réparation du multimétre sous tension ne doit étre
effectué que par un personnel quaiifié.
personne familiére avec I'installation, Ia construction, Futilisation et les dangers
présentés. Elle est autorisée
équipements, conformément aux régles de sécurité.
Lorsque l'appareil est ouvert, certains condensateurs internes peuvent conserver
un potentiel dangereux méme aprés avoir mis rappareil hors tension.
En cas de défauts ou contraintes anormales mettre I'appareil hors service et
*
empécher son utilisation jusqu'å ce qu'il soit procédéå sa vérification.
II est recommandé de retirer la pile de l'instrument en cas de non utilisation
prolongée.
Dispositifs de protection
Les appareils de Ia Série ASYC II sont équipés de plusieurs dispositifs assurant leur
protection :
2
Chapitre I
-L
Terre
de toute source de
Une "personne qualifiée" est une
mettre en service et hors service Ilinstallation et les
Multimetre digital portable
Chapitre I
Une protection par varistances permet un écrétage des surtensions transitoires
supérieures
d'impulsions å 6 kV définis dans la norme NFC 41-102.
de
Une résistance CTP (Coefficient de Température Positif) protége des surtensions
permanentes inférieures ou égales å 600 V lors de mesures de type résistance,
capacité et test diode. Cette protection se réarme automatiquement
surcharge.
Deux fusibles assurent une protection Iors de mesures de type intensité.
Protection
Une étanchéité de type IP 67.
1.3. Dispositifs de sécurité
Le systéme breveté SECUR'X verrouille les cordons sur l'appareil empéchant ainsi
leur arrachement accidentel. Ce systéme, d'utilisation tres simple, permet l'insertion
sans effort des fiches banane. Le blocage est assuré par liencliquetage d'une
languette sur la rainure de Ia fiche. Le déverrouillage s'opére en poussant Ia
languette vers l'appareil, et en tirant sur la fiche.
II est impossible d'accéder au bottier de la pile ou des fusibles sans avoir, au
préalable, déconnecté l escordbns demesures.
Lors de mesures de tension supérieures
Lors d'un dépassement de gamme persistant, un signal sonore intermittent indique
le risque de choc électrique.
Garantie
Ce matériel est garanti contre tout défaut de matiöre ou vice de fabrication, conformément
aux conditions générales de vente.
Durant la période de garantie (3 ans), I'appareil ne peut étre réparé que par le
constructeur, celui-ci se réservant la décision de procéder soit
l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, Ie
transport aller est
La garantie ne s'applique pas suite
une utilisation impropre du matériel ou par association de celui-ci avec un équipement
incompatible ;
2. une modification du matériel sans autorisation explicite des services techniques du
constructeur
3. l'intervention effectuée par une personne non agréée par Ie constructeur
l'adaptation å une application particuliére, non prévue par la définition du matériel ou par
4.
la notice de fonctionnement
5. un choc, une chute ou une inondation.
Le contenu de cette notice ne peut étre reproduit, sous quelque forme que ce soit, sans
notre accord.
Multimétre digital portable
å 1100 V présentes sur la borne VQ, en particulier les trains
limitée å 500 V entre Ies bornes mA et 10 A
24 V, Ie Sigle
la charge du client.
:
;
;
aprés Ia
clignote sur I'afficheur.
la réparation, soit
