ET 200S dans le réseau PROFIBUS
4.5 Echange direct de données
Vous pouvez configurer l'IM 151-7 CPU comme esclave I avec STEP 7 V5.1, pour l'échange
direct de données. L'échange direct de données est une liaison de communication spéciale
entre partenaires de PROFIBUS-DP.
Principe
L'échange direct de données est caractérisé par le fait que les stations DP PROFIBUS
"écoutent" les données qu'un esclave DP renvoie à son maître DP. Ce mécanisme permet à
la station à l'écoute (récepteur) d'accéder directement à des modifications des données
d'entrée d'esclaves DP éloignés.
Lors de la configuration dans STEP 7, vous déterminez, à l'aide des adresses d'entrée de
périphérie correspondantes, la plage d'adresses du récepteur dans laquelle les données
voulues de l'émetteur doivent être lues.
Exemple

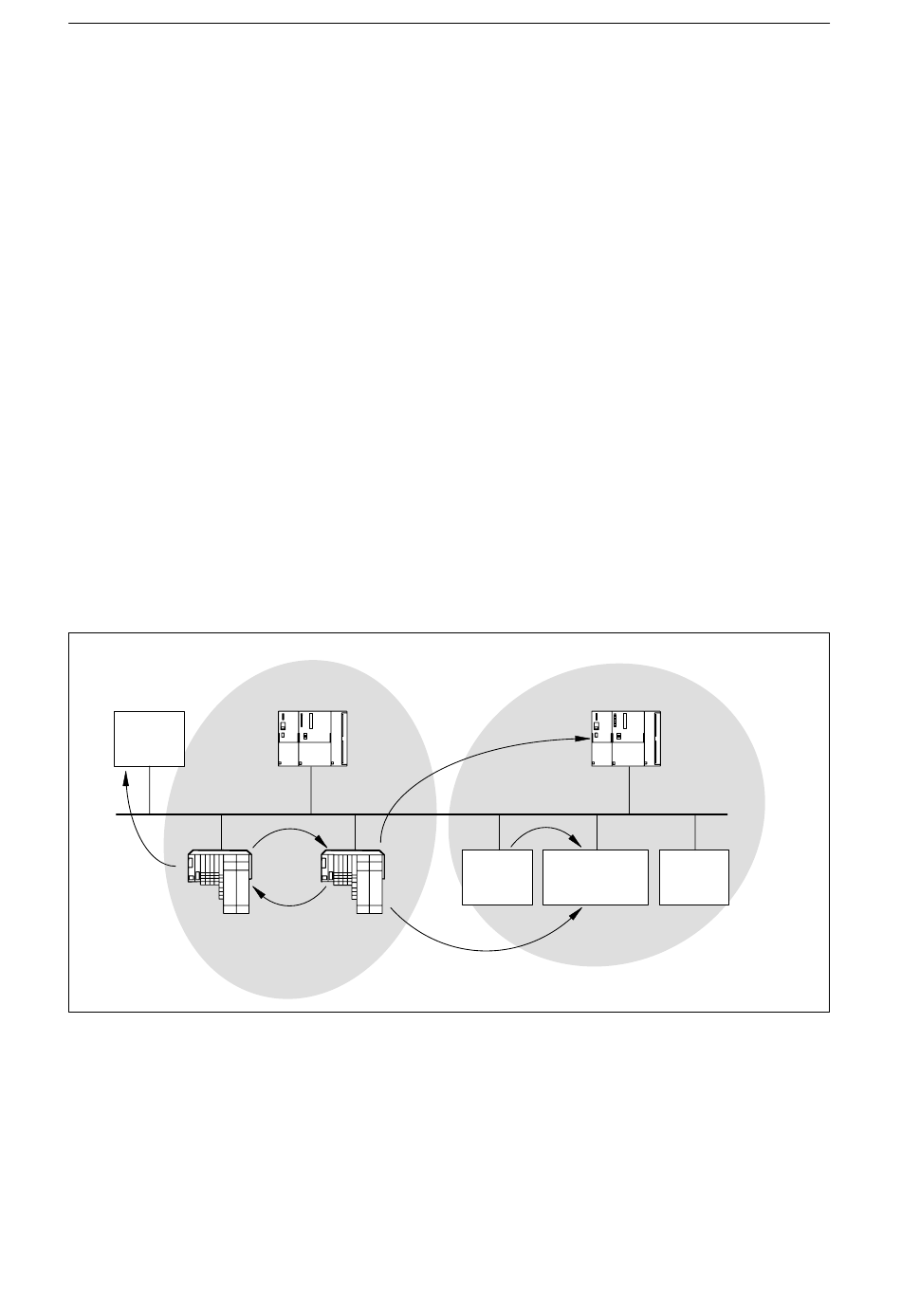

La figure 4-7 montre un exemple des liaisons que vous pouvez configurer avec un
IM 151-7 CPU pour l'échange direct de données dans STEP 7. Les autres esclaves DP ne
peuvent être que des émetteurs.
CPU
31x-2
ET 200S avec
IM 151-7 CPU
(esclave I 1)
Figure 4-7 Echange direct de données avec IM 151-7 CPU
4-12
S7-300
(système maître DP
1)
ET 200S avec
IM 151-7 CPU
(esclave I 2)
S7-300
(système maître DP 2)
Esclave CPU 31x-2
DP 3 comme esc-
lave DP 4
ET 200S Module d'interface IM 151-7 CPU
PROFIBUS
Esclave
DP 5
A5E00058787-04
