Module de maître DPl
Introduction
En combinaison avec le module maître DP, l'IM 151-7 CPU peut être utilisé comme maître
DP. Pour cela, le module d'interface IM 151-7 CPU
• peut être intégré dans un réseau PROFIBUS comme esclave I ou
• travailler en mode autonome (MPI).
Pour la configuration de la fonctionnalité du maître DP, vous avez besoin de STEP 7 à partir

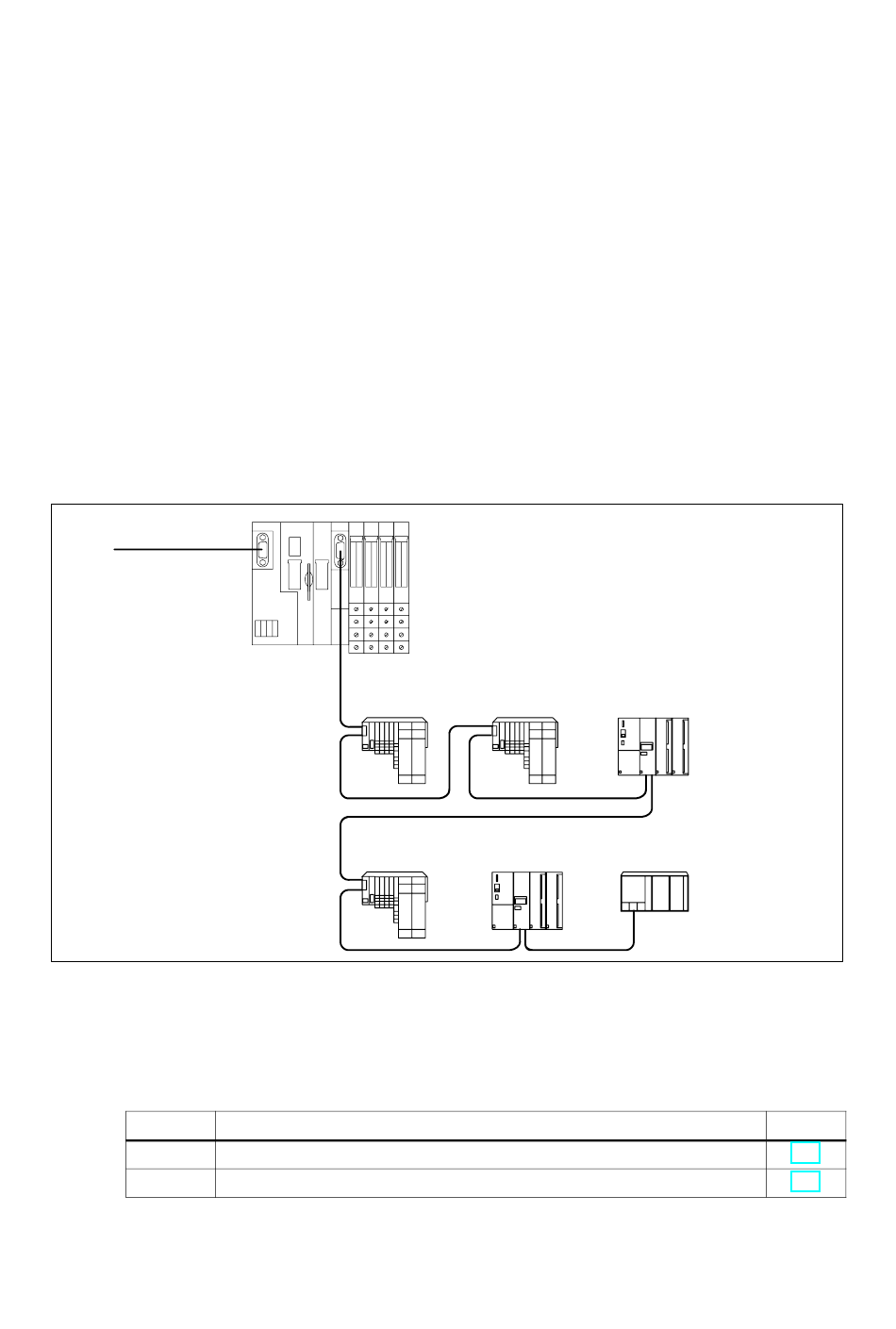

V5.2 + SP1. La figure suivante montre un exemple de réseau avec l'IM 151-7 CPU comme
maître DP.
PROFIBUS-DP
(sous-réseau 1)
avec
l'IM 151-7 CPU
utilisé comme
esclave I
PROFIBUS-DP
(sous-réseau 2)
l'IM 151-7 CPU
utilisé comme
maître DP
Figure 6-1
Dans ce chapitre vous trouverez les informations concernant le montage du module maître
DP et la mise en service de l'IM 151-7 CPU comme maître DP.
Contenu
Chapitre
6.1
6.2
ET 200S Module d'interface IM 151-7 CPU
A5E00058787-04
ET 200S
ET 200S
Exemple avec im l'IM 151-7 CPU comme maître DP
Monter le maître DP
Mise en service de l'IM 151-7 CPU en tant que maître DP
ET 200S ET 200M
ET 200M ET 200X
Thème
6
Page
6-2
6-3
6-1
