Guide rapide de mise en service
Ordre
Action
7

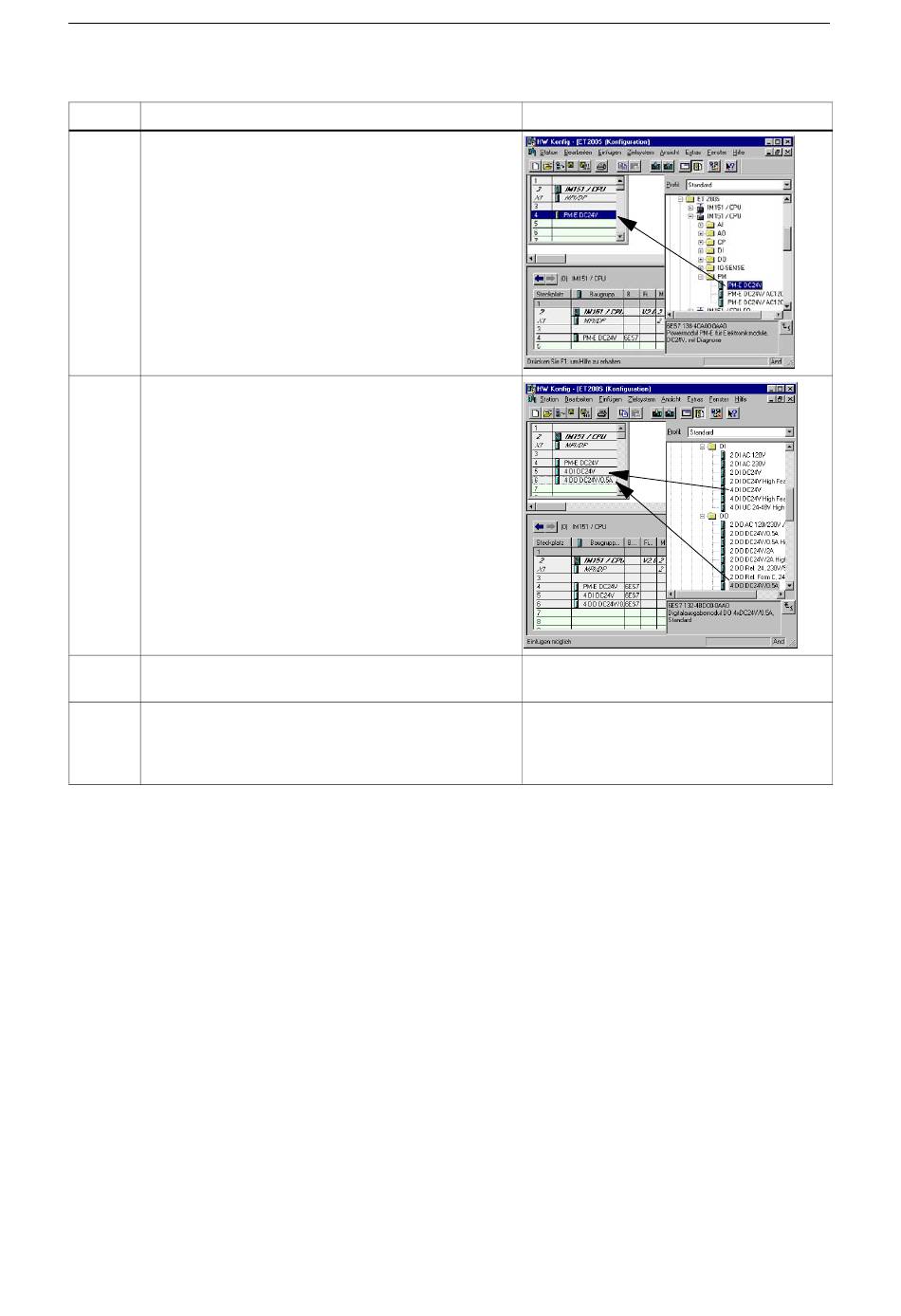

Sélectionnez l'IM 151-7 CPU, puis le PM.
Faites glisser vers l'emplacement 4 le PM dont le nu-
méro de référence correspond au numéro figurant sur
votre PM.
8
Procédez comme pour le point 8 avec le DI (sur l'em-
placement 5) et le DO (sur l'emplacement 6)
9
Dans le menu Station, sélectionnezla commande En-
registrer et convertir.
10
Via le MPI, chargez la configuration dans
l'IM 151-7 CPU et fermez l'éditeur de matériel.
2-8
Résultat
La configuration matérielle est convertie
puis enregistrée
La configuration est chargée et, dans le
gestionnaire SIMATIC, apparaît, dans la
partie droite de la fenêtre, un symbole pour
l'IM 151-7 CPU.
