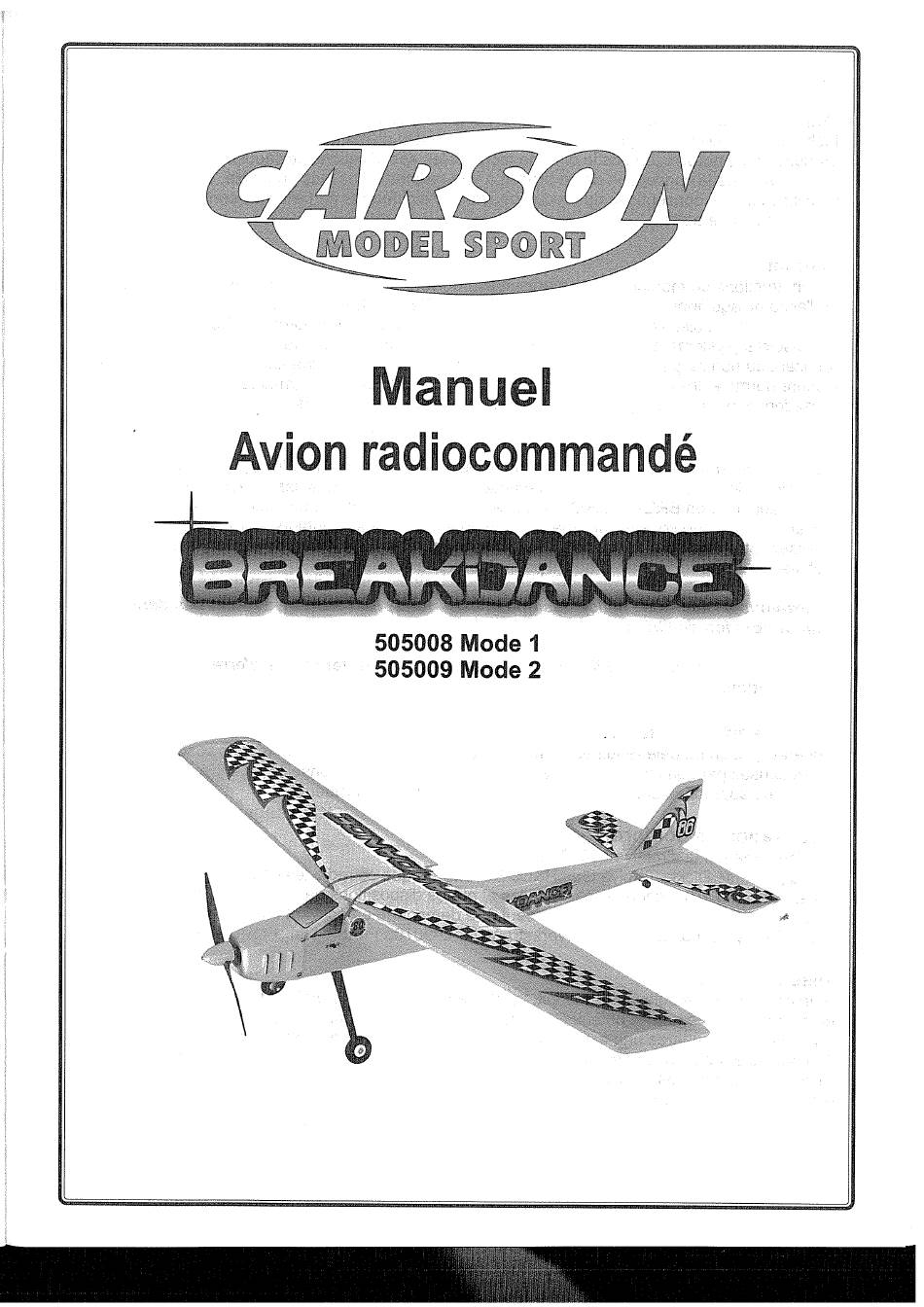

- Page 1 Manuel Avion radiocommandé 505008 Mode 505009 Mode "11b...
- Page 2 MODEL SPORT Service-Hotline: (8.00 Uhr -17.00 Uhr) (01805) 73 33 oo 12 ct/min CARSON-MODEL SPORT Mitglied der SIMBA-DICKIE-GROUP Werkstrasse D-90765 Fürth www.carson-modelsport.com -DICKIE ZimE ESPIELZEUG SIMBA DICKIE GROUP...
- Page 3 Commanderun modöleréduitd'avionest une activitéextrémementludique,mais qui exige un sensélevédesresponsabilités. Lesprécautions desécurité applicables d oivent t oujours étre respectée L'avion BREAKDANCE n'est p asunjouet. L esenfants d emoins de14ansne doivent l 'utiliser q uesouslasurveillance d 'unadulte. P ourlesdébutants, nousrecommandons d'utiliservotre modéleréduitdans un espacedégagéet isolé, l'écartde personnes, d'obstaclesou de tout ce avecquoi il pourraitentrer en collision.
- Page 4 BREAKDANCE Modéle d'un avion Commande électronique de la vitesse NiMH-Accu et 12V-Chargeur référence 505008 mode 1 ou 505009 mode SOMMAIRE Page Préface / Déclaration de conformité Sommaire ..Précautions de sécurité Utilisation de ce manuel Possibilités d'utilisation, Spécifications..Contenu du kit ..
-
Page 5: Mise En Garde Générale
å les utiliser étape par étape. Les enfants de moins de 14 ans ne doivent utiliser le modéle réduit que sous la surveillance d'un adulte. Méme si l'avion BREAKDANCE est relativement léger, il atteint des vitesses élevées et, en cas de collision avec une personne ou une voiture, pourrait causer des blessures ou des dommages. - Page 6 D'UTILISATION DU BREAKDANCE Grace å sa robustesse et å la fiabilité de son comportement en vol, le BREAKDANCE peut convenir comme premier avion pour un modéliste débutant, surtout s'il a déjå piloté d'autres modéles réduits (p.ex. des voitures) et a acquis une certaine expérience de la commande. II est préférable de faire décoller le BREAKDANCE de la main, car l'absence de gouverne de direction ne permet pas de...
- Page 7 12V chargeur hélice NiMH-accu capot du moteur pour NiMH-accu Le BREAKDANCE estfourniprét voleravecle systéme de radiocommande ( émetteur, récepteu et variateur d evitesse) m oteur , la batterie auNiMHet 12V-chargeur. Afindefaciliter letransport certaines piéces n'ontpasétéassemblées. L'émetteur fonctionne aumoyen de8 piles detypeAA. A longterme, i l peut é trepréférable d'acheter despiles Ni-Cd ouNi-MH rechargeables de méme taille.
- Page 8 MONTAGE FINAL Un nombre restreint d'opérations est réaliser en vue de la finition du BREAKDANCE, elles sont décrites ci-aprés. Ne pas oublier que la qualité de ce travail détermine également des qualités de vol du modéle réduit Montage du servo de Ia gouverne de direction Le servo de la gouverne de direction est fixé...
- Page 9 Mettre le roulette de queue Tringlerie de l'empenage horizontl Fixation du motor et du capot de moteur Couper les buse d'aération Attention! Danger de blessures. anneaus caoutchouc 2x5mm vis taraudeuse 2x5mm vis taraudeuse 1,5 mm...
- Page 10 Montage de I'hélice M2x16mm vis .... écrou M4 . rondelle 4mm..M2x16mm écrou rondelle Connecteurs du systéme rouge récepteur ne pasutisé bleu rouge variateur bleu aileron Moteur type 380 8,4V / 950mAh NiMH-Accu Dévisser le palonnier du servo Installations dans Ie fuselage Enfiler la tringlerie Allumer l'émetteur et le récepteur Manette en position neutre...
-
Page 11: Centre De Gravité
Fixation de Ia suface portante La surface portante se fixe comme indiqué l'aide d'élastiques. Vérifier la bonne tenue et la bonne orientation de la surface portante ! Les élastiques perdent de leur élasticité avec le temps, les remplacer le cas échéant. Battement des gouvernes Si nécessaire, il est possible de modifier le battement des gouvernes en fixant la tringlerie sur... - Page 12 å votre revendeur de modéles réduits de vous montrer chargeurs rapides CARSON correspondants. Les batteries Ni-MH peuvent fortement s'échauffer au fin d'un vol. Etant donné qu'il est conseillé de charger la batterie hors du modéle, nous vous conseillons de retirer la batterie apres chaque usage et de la stocker dans un endroit sür.
- Page 13 Virage ne seraient pas disponibles. Cette inclinaison latérale sur un avion de conception normale est réalisée l'aide de volets sur les ailes. Pour les avions delta, dont dans un sens le BREAKDANCE fait partie, ces volets sont montés å l'extrémité de Vaile triangulaire. Axes de révolution...
- Page 14 La gouverne de profondeur du BREAKDANCE ressemble å un spoiler de Fl , qui joue également l'effet d'une petite aile.
-
Page 15: Radiocommande
RADIOCOMMANDE INCLUS Votre kit BREAKDANCE contient une radio 4 voies , un récepteur et un variateur installé. Ce systéme de radiocommande Offreune portée de 300m. Cependant les vols classiques s'effectuent å une distance inférieure en raison de la difficulté d'appréciation lorsque la distance avec le modéle devient trop importante. - Page 16 EXTERNE DE L'EMETTEUR 1. Antenne rétractable Utilisez-la entiérement sortie sauf pour les courtes portées ou pour les tests en intérieur. 2. Voltmetre de la tension de la batterie Tant que l'indicateur du voltmötre reste dans la zone Claire, la tension d'émission disponible est suffisante pour le fonctionnement en vol.
- Page 17 Changement des piles de l'émetteur Pour retirer le couvercle des piles, faites-le glisser dans le sens des fléches (vers le bas) tout en poussant doucement sur la partie striée. Lorsque vous insérez des piles, commencez (gaz) voie 3 toujours par l'extrémité négative et respectez la polarité...
-
Page 18: Raccordement
BREAKDANCE en le portant par les points indiqués å l'aide de deux doigts (35-45mm de le bord avant de l'aile), II devrait basculer doucement autour de la position horizontale, sans... - Page 19 été corrigé. Test de la portée du systéme radio Avant d'utiliser votre BREAKDANCE pour la premiöre fois, il convient de vérifier la distance de commande du systéme radio, de préférence sur le lieu de départ. Pour ne pas étre forcé de maintenir une distance de 300 m entre l'émetteur et le modé!e réduit, l'antenne de l'émetteur...
- Page 20 (direction, déflexion et facilité d'opération). fcrmcr Inspectez å nouveau l'hélice, et changez-la méme si elle n'est que tres légérement endommagée. Vérifiez le nombre de révolutions du moteur et corrigez la rotation de l'hélice. Votre BREAKDANCE est prét démarrer. Hélice se tourne homogénement Hélice...
- Page 21 Décollage la main Faire décoller le BREAKDANCE de préférence å la main, car l'empennage latéral n'est pas mobile et il est difficile de mattriser une embardée au décollage. Avec une piste de décollage suffisamment grande et plate, il est possible, avec une certaine expérience, de tenter un décollage du sol.
- Page 22 élevées. N'exposez pas le modéle å la lumiére directe du soleil et ne le laissez pas dans une voiture garée en plein soleil. Si vous conservez votre BREAKDANCE chez vous, veillez å ne tordre aucune piéce. Apres un certain temps, elles risqueraient d'étre irrémédiablement...
-
Page 23: Pieces De Rechange
Pendant la réparation, les piöces doivent étre alignées et fixées les unes aux autres pour assurer une réparation compléte. Ne faites jamais voler votre BREAKDANCE s'il a été endommagé et que vous n'étes pas absolument certain qu'il a été remis en état. - Page 24 Conditions et limites de garantie Ce produit est garanti par CARSON contre tout défaut de fabrication (piéces et main d'oeuvre) pour une utilisation normale pour une durée de 24 mois å compter de la date d'acquisition auprés de votre revendeur spécialisé. Dans le cas d'un défaut apparaissant sur le produit au cours de la période de garantie, emmener le produit et la facture comme...
