5�3 Nettoyage du capteur de débit
Il y a dysfonctionnement si l'eau chaude sanitaire ne peut
être fournie aux points de puisage. Comme le montre le
tableau des dysfonctionnements (voir paragraphe 5.1
en page 29), il peut y avoir différentes causes. Si des
causes faciles à détecter, telles qu'un régulateur hors
tension peuvent être exclues, vérifi er si le capteur de
débit (pos. 6 sur la fi g. 3.1 en page 9) est encrassé.
Le débit dans l'arrivée d'eau froide sans ou avec conduite
de bouclage d'E.C.S. ne peut pas être détecté par un
capteur encrassé. En conséquence, les soutirages ne
sont plus détectés, le circulateur dans le circuit primaire
n'est plus activé et il n'y a plus de transfert de chaleur
vers le circuit E.C.S. dans l'échangeur de chaleur.
1. Fermer les robinets à tournant sphérique (12 et 13)
(circuit E.C.S., voir fi g. 3.1 en page 9).
2. Couper le capteur de débit de l'alimentation
électrique en retirant la fi che mini-fi t (FM) du port
mini-fi t (PM) du régulateur.
Comme le port mini-fi t (PM) se trouve à
l'extérieur du boîtier du régulateur, celui-ci ne
doit pas être ouvert.
3. Desserrer les deux écrous d'accouplement du
capteur de débit à l'aide d'une clé plate de 46 mm
et libérer le capteur.
4. Sortir la douille avec la turbine de mesure (6a)
située à l'intérieur du corps du capteur (6).
5. Nettoyer la douille avec la turbine de mesure.
Enlever des résidus, tels que des résidus de
chanvre sous l'eau courante. La position de la
douille doit être inverse au sens de circulation de
l'eau.
ATTENTION
Possibilité d'endommagement de la
turbine de mesure !
La turbine de mesure située à l'intérieur de la
douille est un composant sensible qui peut
être facilement endommagé.
• Ne pas utiliser des objets pointus pour le
nettoyage de la turbine de mesure.
• Après le nettoyage il faut s'assurer que
la roue de la turbine tourne facilement
(souffl er dans la turbine pour contrôle). Si
tel n'est pas le cas, le capteur de débit (6)
est à remplacer.
6. Remonter le capteur de débit nettoyé ou remplacé
en procédant dans l'ordre inverse du démontage
et en respectant le bon sens de circulation (en
direction de l'échangeur de chaleur).
7. Procéder au contrôle du fonctionnement comme
décrit au paragraphe 4.6.4 en page 27.
 Le capteur de débit est maintenant exclu comme
source de défaut.
Dysfonctionnements et solutions

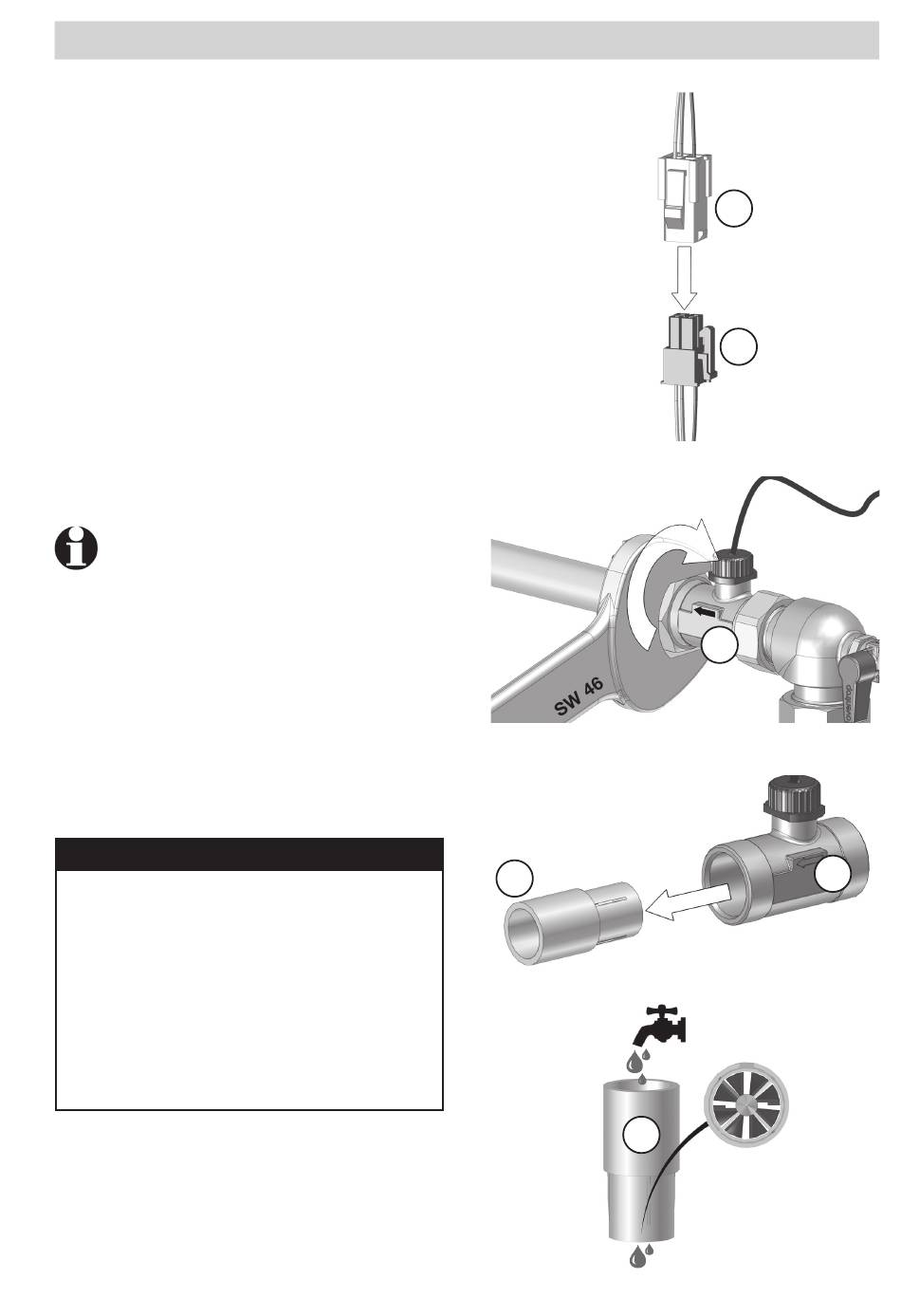

Fig 5.15 : Retirer la fi che mini-fi t du port mini-fi t
Fig 5.16 : Desserrer les écrous d'accouplement du
capteur de débit
6a
Fig 5.17 : Sortir la douille située à l'intérieur
6a
Fig 5.18 : Nettoyer la turbine de mesure sous l'eau
courante
PM
FM
6
6
