Montage et mise en service
4�2

Montage mural de la station

Il faut s'assurer qu'une prise secteur pôles
+ terre protégé par fusible existe au lieu
d'installation.
Compte tenu du poids important de la station,
il faut s'assurer que le mur présente une force
portante suffi sante.
Préparer les outils suivant pour le montage mural :
• Clé serre-tubes
• Niveau à bulle
• Perceuse (avec foret à pierre de 10 mm)
• Clé plate de 13 mm / Cliquet réversible avec clé à
douille de 13 mm
• Clé plate de 50 mm
• Clé plate de 54 mm
1. Déballer la station «Regumaq».
2. Démonter la partie avant de la coquille d'isolation.
3. Sortir le groupe de robinetterie (A) de la partie
arrière de la coquille d'isolation (U) (fi g. 4.1).
4. Introduire l'équerre mural (W) du verso dans la
partie arrière de la coquille d'isolation (U) (fi g. 4.2).
5. Placer la partie arrière de la coquille d'isolation
(U) avec l'équerre murale (W) sur le mur de façon
perpendiculaire et l'utiliser comme gabarit de
perçage (fi g. 4.3).
6. Marquer deux perçages pour l'équerre murale (W).
Enlever la partie arrière de la coquille d'isolation
(U) avec l'équerre murale (W) du mur, réaliser les
perçages et les munir des chevilles (jointes).
7. Sortir l'équerre murale (W) de la partie arrière de
la coquille d'isolation (U) et le fi xer sur le mur à
l'aide de deux vis M 8 x 70 et rondelles (jointes)
(fi g. 4.4).
18
W
A

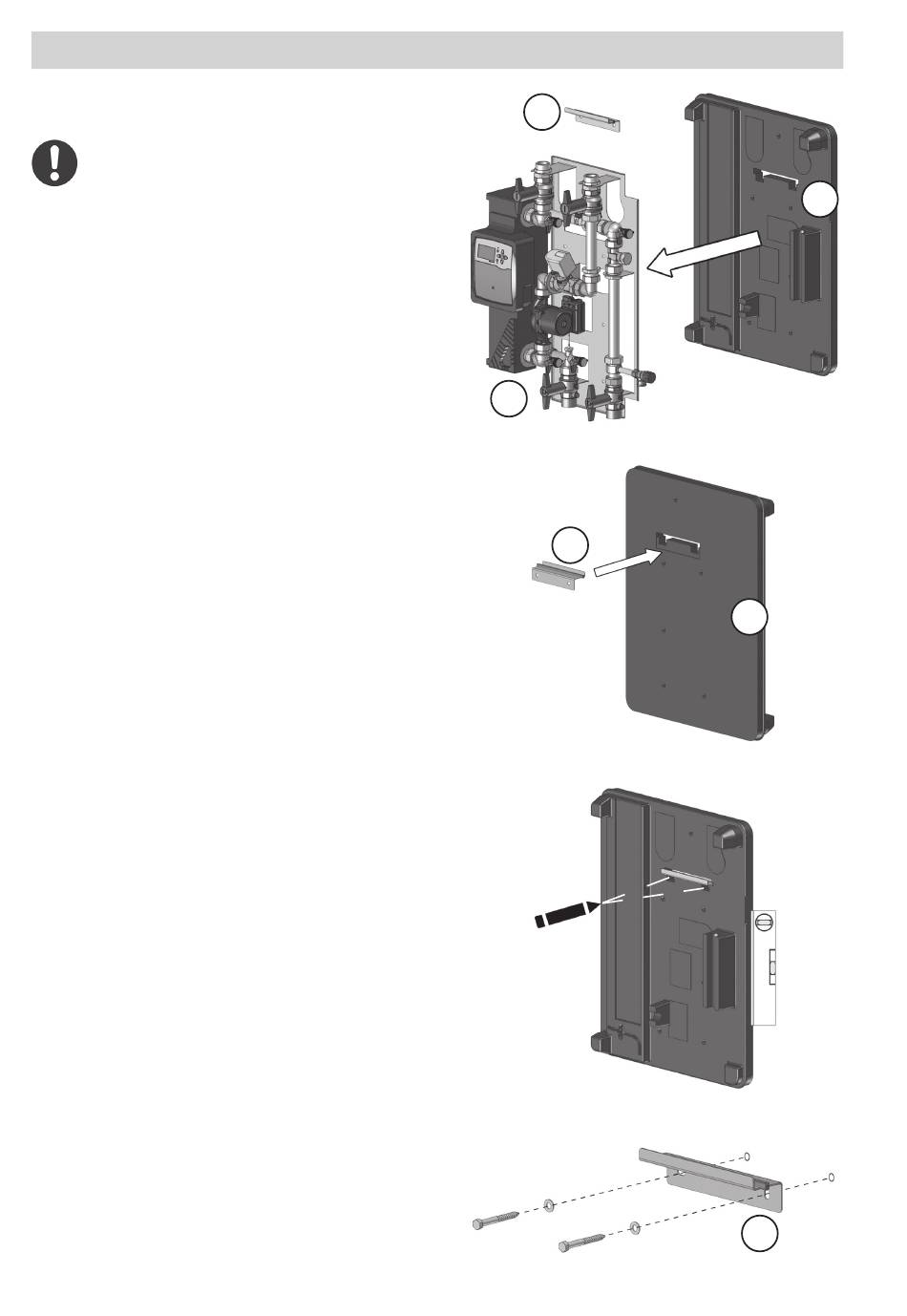

Fig. 4.1 : Sortir le groupe de robinetterie de la partie
arrière de la coquille d'isolation
W
Fig. 4.2 : Introduire l'équerre murale dans la partie
arrière de la coquille d'isolation
Fig. 4.3 : Utiliser la partie arrière de la coquille
d'isolation comme gabarit de perçage
Fig. 4.4 : Fixer l'équerre murale sur le mur
«Regumaq X-80»
U
U
W
