SFERA3 - PRINCE3 - GLOBE AT - SFERA3 PLUS - SIRE3 PLUS - DOGE3 - DOGE3 PLUS - PRINCE3 PLUS - ELISE3 PLUS - VEGA AT - TREND AT - VENUS3 PLUS -

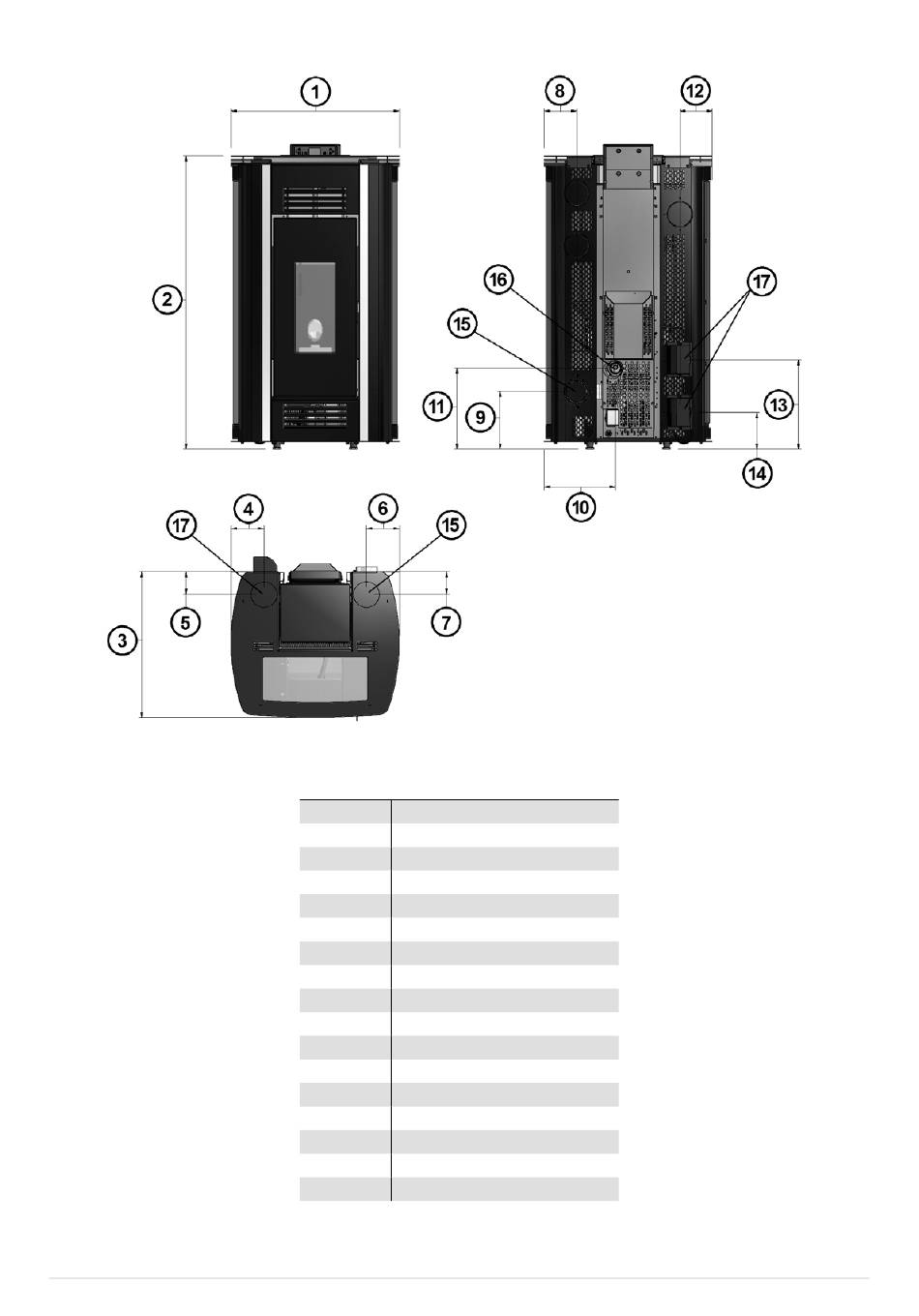

Fig. 35 - Dimensions générales: Venus
LÉGENDE
Fig. 35
1
63,6 cm
2
111,2 cm
3
55,4 cm
4
12,4 cm
5
8,7 cm
6
12,4 cm
7
8,7 cm
8
12,6 cm
9
21,9 cm
10
26,9 cm
11
30,2 cm
12
12,6 cm
13
40 cm
14
14 cm
15
Tuyau d'évacuation d.8 cm
16
Prise d'air comburant d.6 cm
17
Évacuation d'air chaud d.8 cm
Plus 12,5KW
3
