Réalisation Des Connexions De Signal De Démarrage D'injection - Waters Els 2424 Manuel De L'utilisateur

Connexion à un système MassLynx de Waters au moyen d'Ethernet

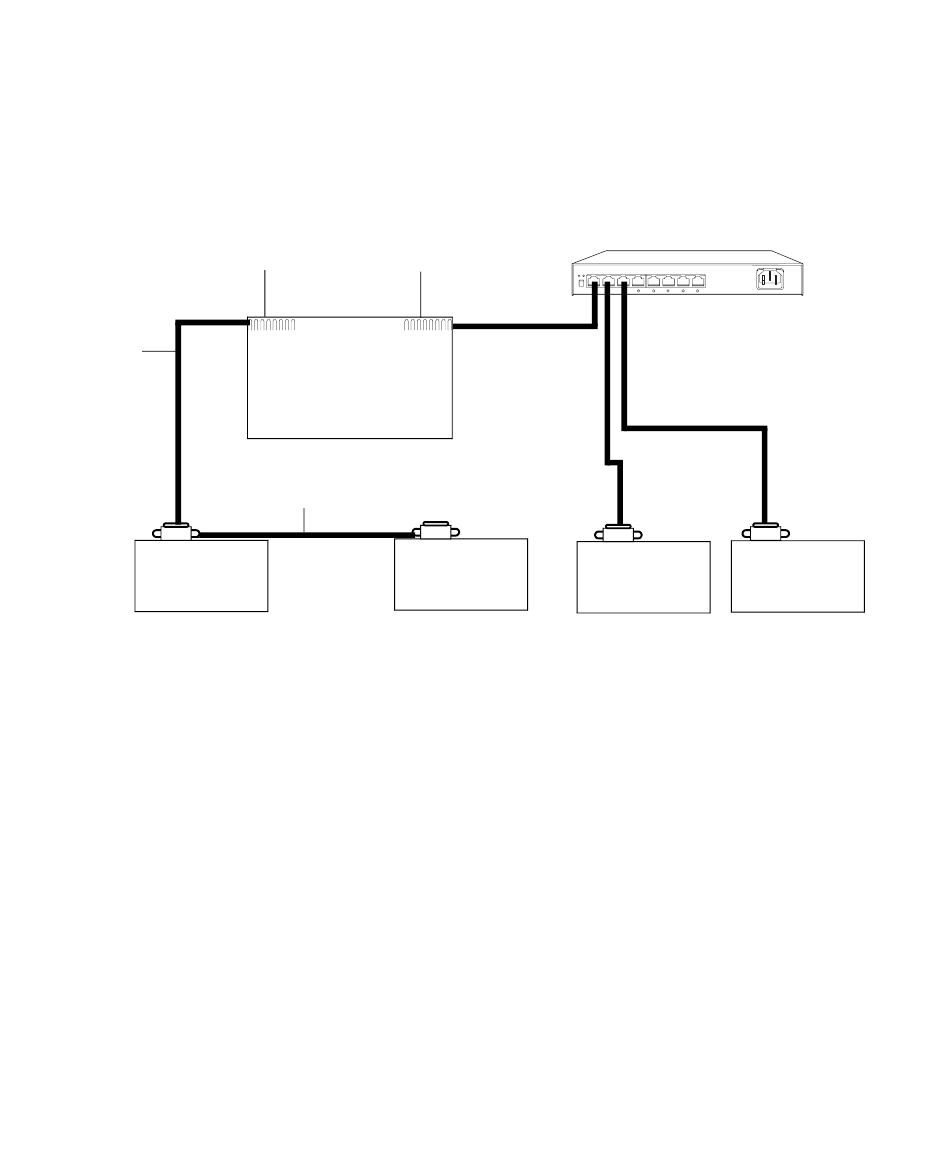

Lors de la connexion à un système MassLynx par Ethernet, les divers compo-
sants doivent être mis en réseau comme indiqué sur la figure ci-dessous.
Connexions du système MassLynx
Carte IEEE
Câble
IEEE-488
Câble IEEE-488
Pompe
HPLC
Réalisation des connexions de signal de démarrage d'injection
Lorsque vous utilisez un système informatique Ethernet avec le détecteur,
le système informatique ou le contrôleur doivent recevoir un signal de
démarrage de l'injection de la part du passeur automatique d'échantillons
ou de l'injecteur manuel, pour pouvoir lancer l'acquisition de données et les
programmes synchronisés.
Carte réseau LAN
d'instrumentation
Gestionnaire de
chromatographie
Détecteur PDA
Réalisation des connexions de transmission de signal
Commutateur réseau
Spectromètre
Détecteur ELS
de masse
TP02075
