Montaggio - BWT Infinity A 3/4" Instructions De Montage

IT
0 0 0
Σ m
3
1.
3.
> 400 mm
74
2.
4.
5
6
> 20 mm
> 1 m
9

Montaggio

Attenzione! Il trasformatore a spina (3) va inserito
soltanto dopo la messa in funzione
dell'apparecchio.

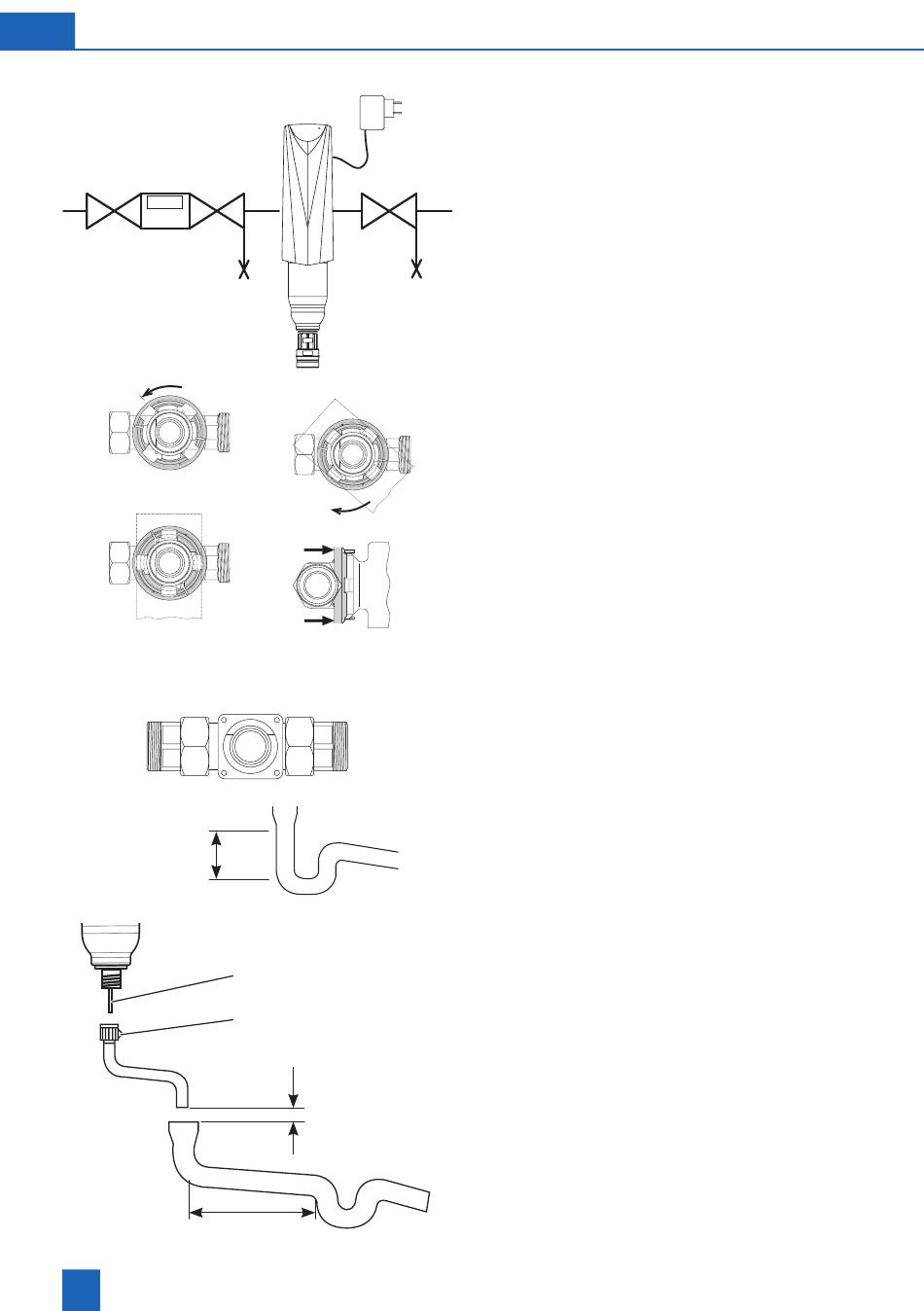

Montare il filtro nelle tubature d'acqua fredda a
monte degli elementi da proteggere (vedi schema
di montaggio), avendo cura di installare delle valvole
di intercettazione e di by-pass.
Montare il modulo di collegamento o il gruppo in
direzione del flusso d'acqua nella tubatura oriz-
zontale o verticale dell'acqua fredda. (Rispettare
la freccia di direzione del flusso).
Allaccio al modulo di collegamento
Hydromodul 3/4" - 1 1/4"
1. Girare verso sinistra l'anello nero di sicurezza
fino all'arresto.
2. Inserire i denti di innesto dell'apparecchio nelle
apposite cavità esercitando una pressione
3. Far ruotare l'apparecchio di 45° in senso orario
fino all'arresto.
4. Con entrambe le mani tirare l'anello di sicurezza
nero verso l'apparecchio, fino allo scatto. Ora
l'apparecchio è protetto da torsioni indeside-
rate.
Per svitare il filtro, girare l'anello di sicurezza in
direzione del modulo di collegamento.
Collegamento al gruppo 1 1/2" e 2"
1. Avvitare il filtro al raccordo con 4 viti esagonali
e la guarnizione (le viti e le rondelle sono com-
prese nella fornitura).
2. Verificare che la guarnizione sia posizionata in
modo corretto. Serrare le viti uniformemente
seguendo uno schema incrociato.
Raccordo di scarico
Collegare il raccordo allo scarico, in modo da evi-
tare che si formino ristagni.
Attenzione: Nel cambiare il tubo flessibile (6) non
piegare il tubicino di scarico (5).
Nota bene: Il tubo flessibile dell'acqua di lavaggio
deve essere fissato all'attacco del
canale di scarico (uscita libera) almeno
20 mm al di sopra del livello dell'acqua
di scarico.
