TS-260C7 Profile Engine

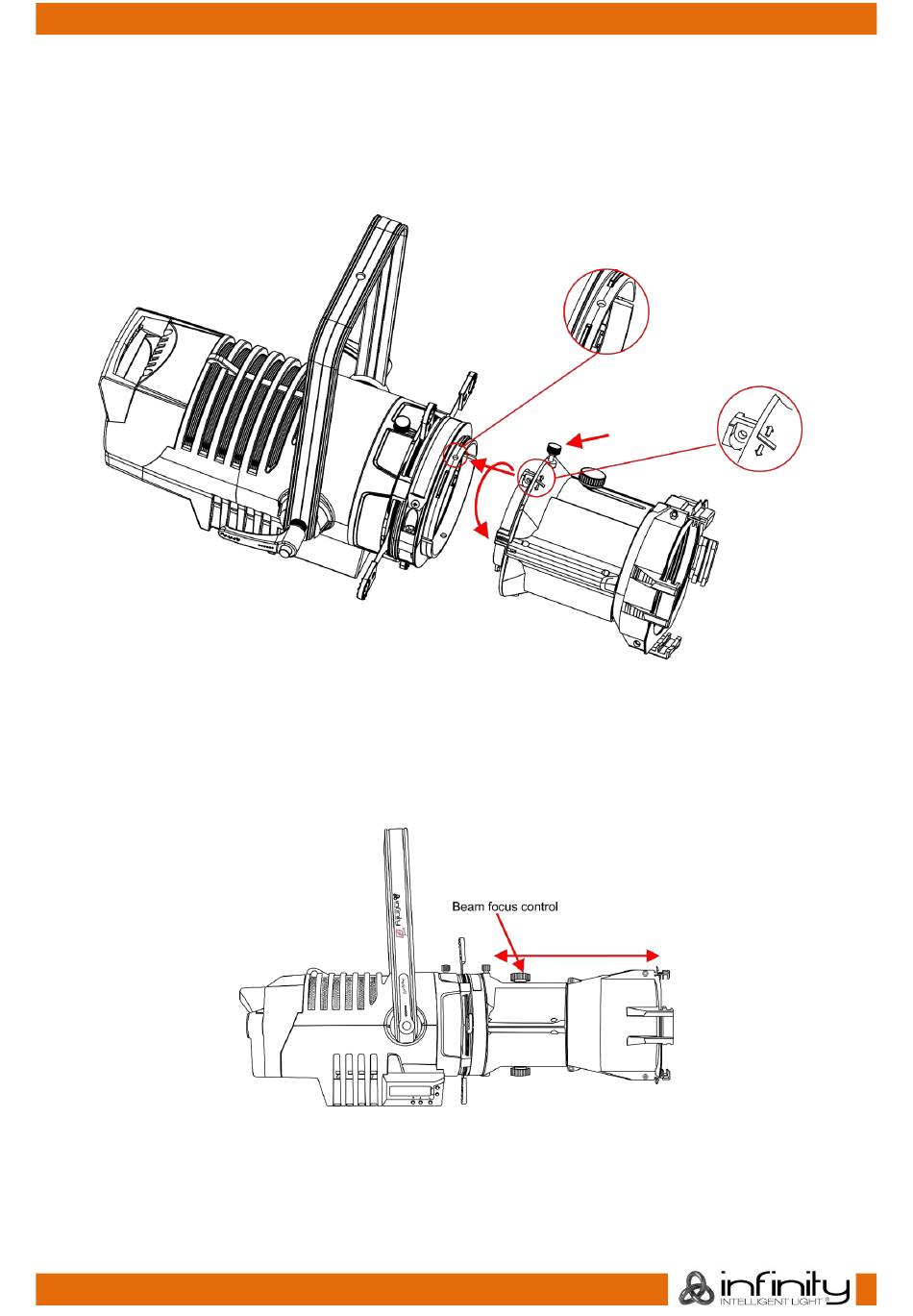

Installation du tube à lentilles fixe
01) Desserrez la vis située sur la partie supérieure de la lentille fixe en la faisant tourner dans le sens
inverse des aiguilles d'une montre.
02) Insérez l'entaille dans la rainure à l'endroit indiqué (voir le schéma 7 ci-dessous).
03) Faites tourner le tube dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bloqué dans la
rainure.
04) Serrez la vis en la faisant tourner dans le sens des aiguilles d'une montre.
Utilisation du tube à lentilles fixe
01) Desserrez le contrôle de mise au point du faisceau, situé sur la partie supérieure du tube à lentilles,
en le faisant tourner dans le sens inverse des aiguilles d'une montre.
02) Faites coulisser le tube de la lentille vers l'avant ou l'arrière pour obtenir le faisceau souhaité.
03) Serrez la vis en la faisant tourner dans le sens des aiguilles d'une montre.
Code commande : 200010
13
Schéma 5
Schéma 6
