Manuel d'installation

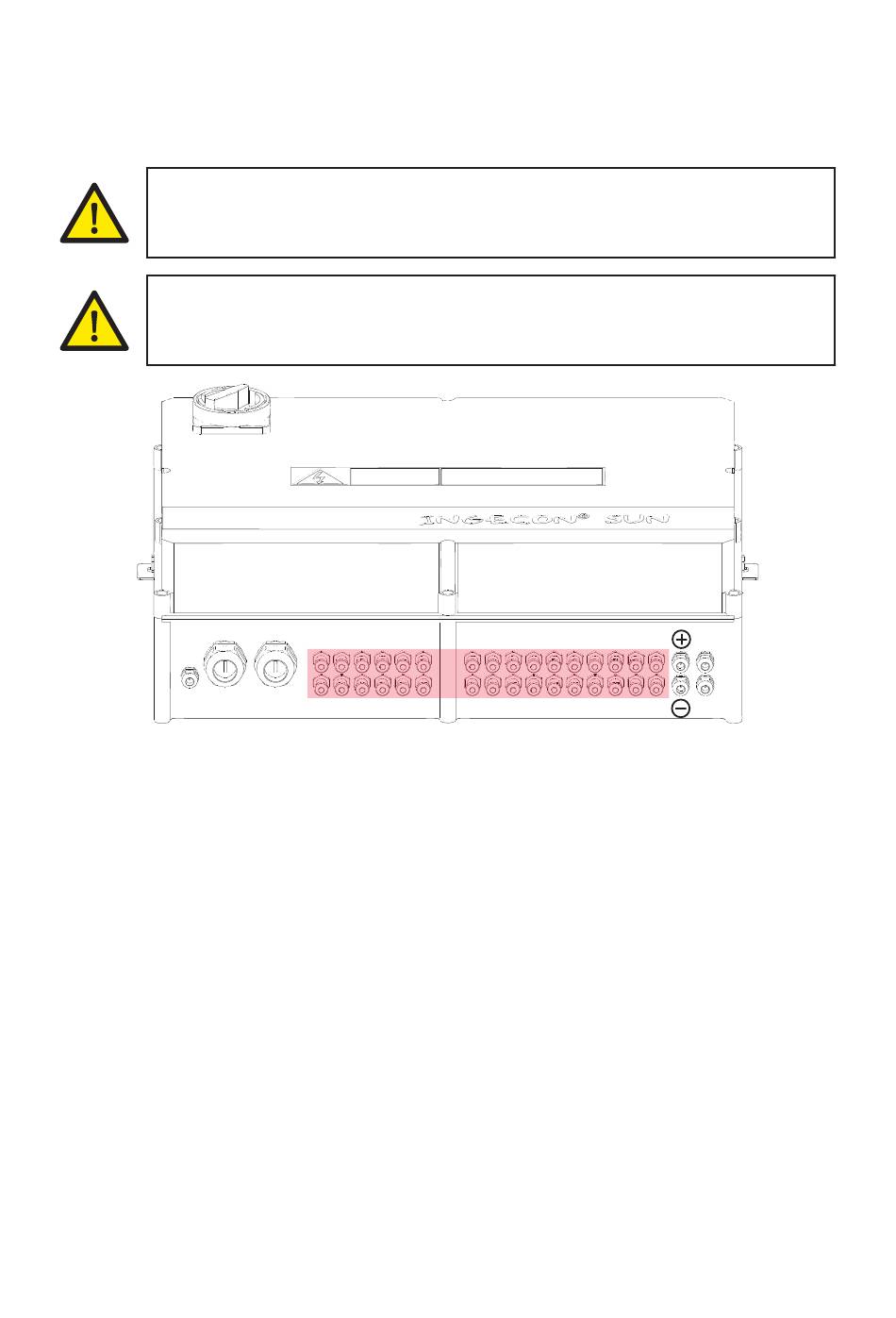

3.6. Raccordement au champ photovoltaïque
Les câbles pour le raccordement de l'appareil au champ photovoltaïque y accèdent par le biais des connecteurs
rapides de la partie inférieure de la boîte.
N'oubliez jamais que les panneaux génèrent, lorsqu'ils sont allumés, une tension à leurs bornes.
La boîte de strings peut contenir des tensions atteignant jusqu'à 1 000 Volts.
ATTENTION
Connectez le pôle positif de la série de panneaux aux bornes de la file du haut, et le pôle négatif
aux bornes de la file du bas.
AAS2002IKV01
1 2 3 4 5 6
7 8 9 10 11 12 13 14 15 16
Connecteurs rapides
Ingeteam Energy, S.A.
17
