Manuel d'installation
Ingeteam Energy, S.A.
Platines
Accès à l'appareil

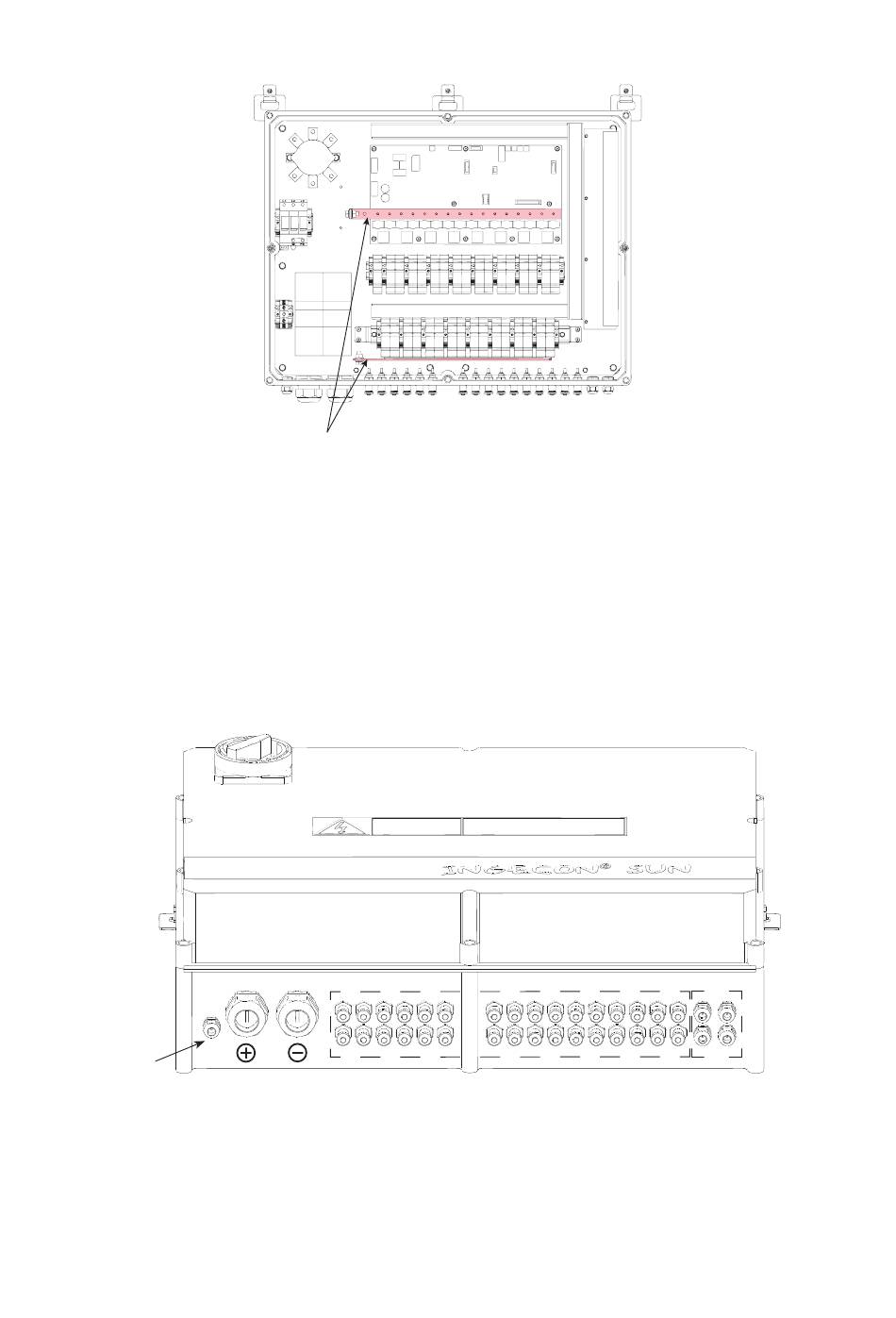

Tous les câbles accèdent à l'appareil par le biais des presse-étoupes et des connecteurs rapides situés sur la partie
inférieure de la boîte, comme le montrent les schémas ci-dessous.
Les presse-étoupes M40 admettent des câbles d'un diamètre entre 19 et 28 mm.
Les presse-étoupes M16 admettent des câbles d'un diamètre entre 4,5 et 10 mm.
Les câbles DC sortent par les presse-étoupes M40 en direction de l'onduleur. On utilisera des câbles avec une section
maximale de 240 mm
et une borne de type "anneau" M12.
2
Avec des limiteurs de tension, les communications, les connexions auxiliaires et la mise à la terre ont accès à l'appa-
reil par le biais des M16.
La connexion au champ photovoltaïque est assurée par des connecteurs rapides. Compatible avec des câbles de
6 mm
de section au plus.
2
M40
M16
M16
Terre
Sortie DC vers
Communications
Entrée DC à partir des panneaux
l'onduleur
AAS2002IKV01
13
