9.5 Système domotique câblé
(Le cas échéant)
Outre la commande au moyen de la télécommande et de l'application DRU Fire, l'appareil peut également être
commandé par l'intermédiaire d'une source externe. Un système domotique câblé peut être raccordé directement sur le
récepteur (voir fig. 9-2 (D)).
2
- Le raccordement câblé d'un système domotique sur le récepteur fonctionne avec une tension continue de 0 à 10 V
(voir fig. 9-2 (D)). En mesurant l'intensité de la tension, le récepteur sait dans quelle position l'appareil doit être activé.
Le graphique 9.1 indique la relation entre la tension, la hauteur de la flamme et le nombre de brûleurs (1 ou 2).
- Lorsque l'appareil est piloté au moyen d'un système domotique, la commande peut être reprise à tout moment par la
télécommande et/ou l'application DRU Fire. Après la prise de contrôle de la télécommande et/ou de l'application DRU
Fire, le système domotique doit être ramené à la position neutre (0 V) avant que le pilotage de l'appareil avec le
système soit de nouveau possible.
3
Une tension supérieure à 10 V endommage le récepteur.
Procédez comme suit pour le raccordement du système domotique sur le récepteur :
1
Raccordez le signal 0 à 10 V CC sur le connecteur (D), sur lequel sont branchés un fil noir (-) et un fil jaune (+).
1
Activez la domotique dans le menu de service de l'application DRU Fire avant de l'utiliser en modifiant les paramètres de
la fonction '42003 Activer la domotique' de 0 à 14.
1
Éteindre les brûleurs à l'aide du système domotique.
1
Mesurer la tension sur le contact D. Si la mesure est ≥1,0V, il faut placer une résistance (DR) de 2200Ω ≥0,25W sur le
contact D.
3
Ne pas connecter la résistance si la mesure est <1,0V.
Arrêt
Brûleur principal
Manu el d 'i nst allation

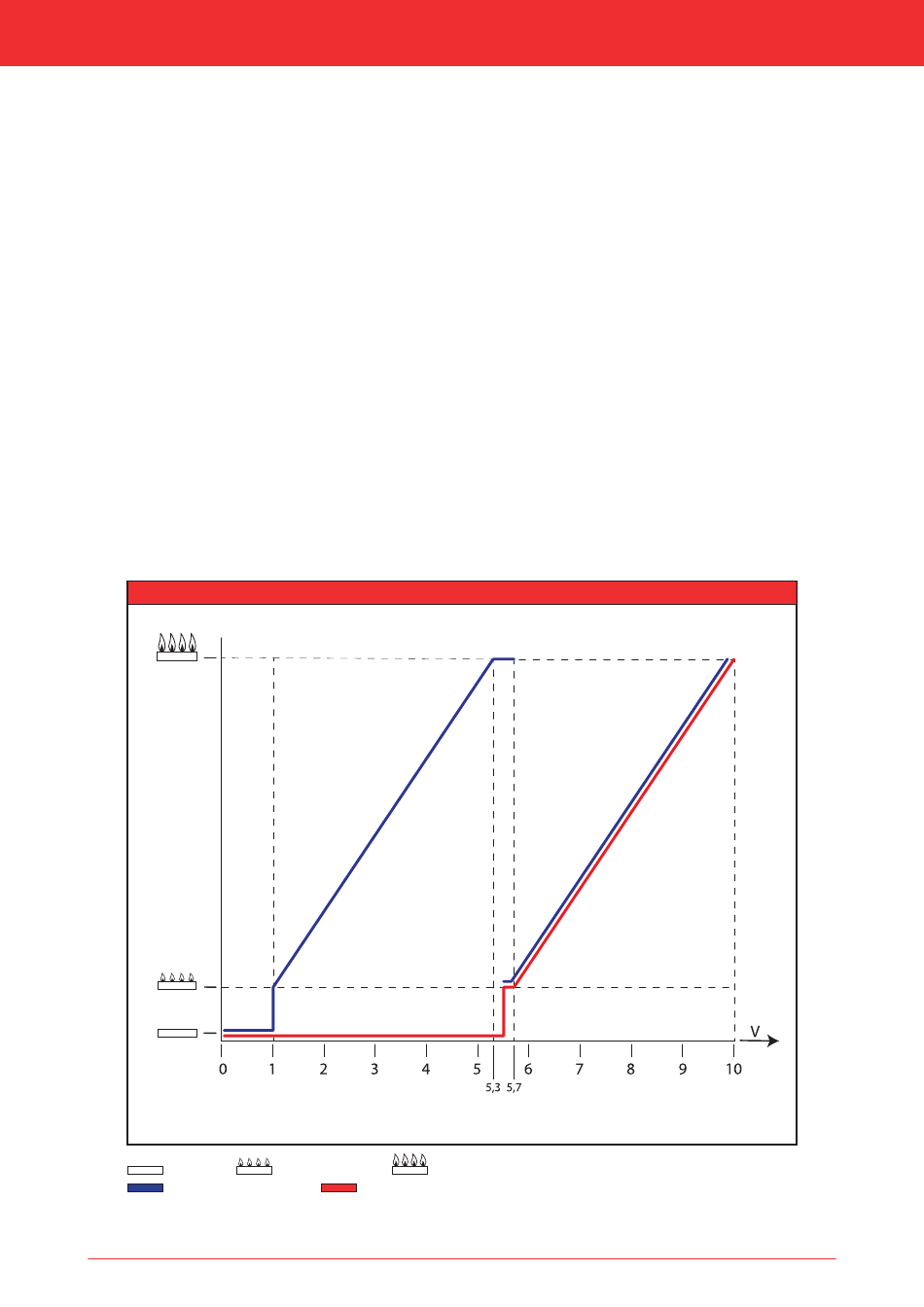

Graphique 9-1: Tension - hauteur de flamme
Faible puissance Pleine puissance
2nd brûleur
