4 Montage

5 Retour du ballon d'eau
chaude sanitaire
6 Retour de chauffage, en
direction de la pompe à
chaleur

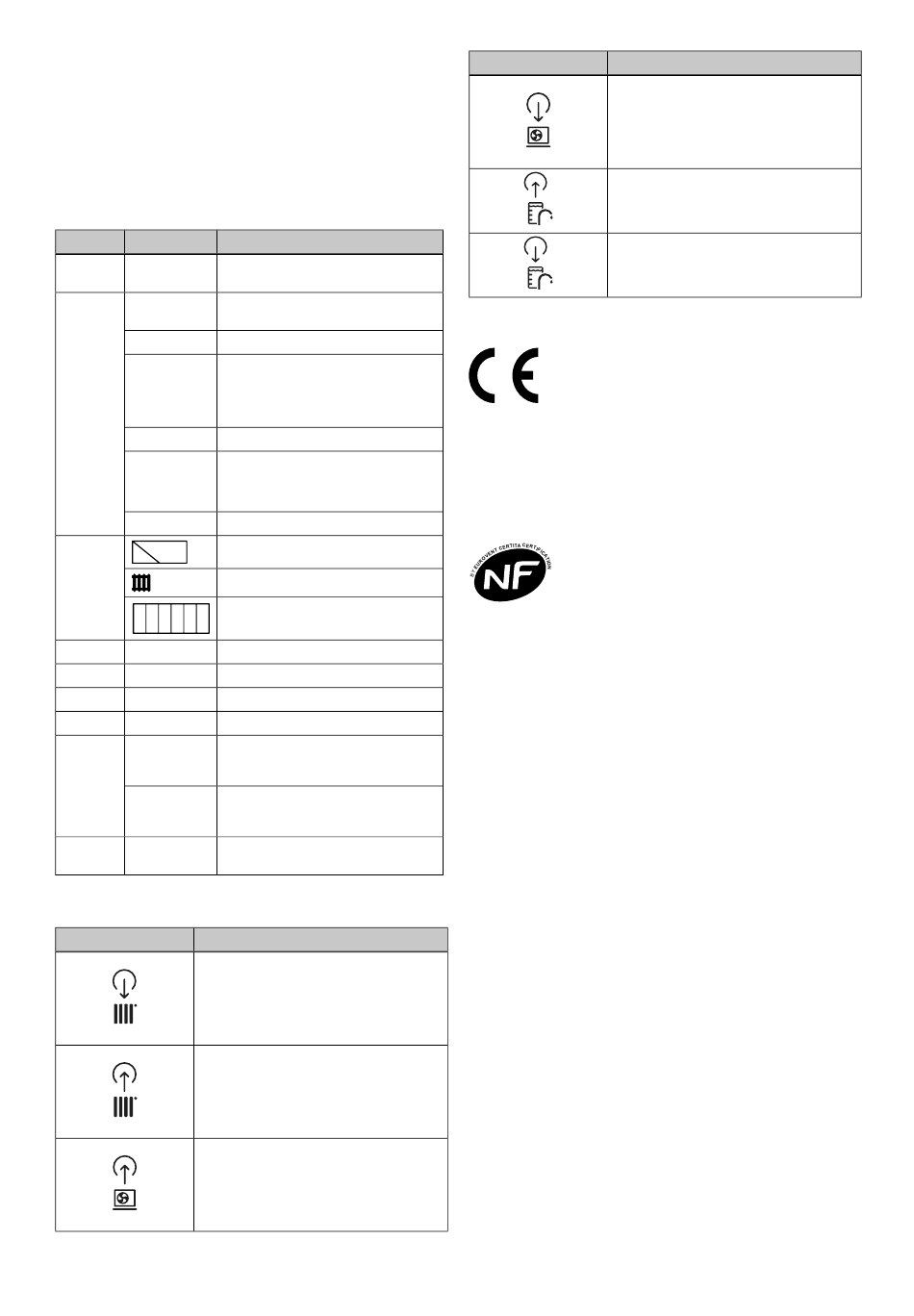

3.4 Mentions figurant sur la plaque signalétique
La plaque signalétique certifie le pays dans lequel le produit
doit être installé.
Mention Signification
Nº de série Numéro d'identification unique de
l'appareil
Nomen- VWZ Accessoire pour pompe à chaleur
clature Vaillant
MEH Module électrique hydraulique
97 9 = chauffage d'appoint 9 kW
7 = vanne motorisée à 3 voies inté-
grée pour ballon d'eau chaude sani-
taire externe
/6 Génération de l'appareil
230V Raccordement électrique :
230V : 1~/N/PE 230 V
400 V : 3~/N/PE 400 V
IP Classe de protection
Sym- Régulateur
boles
Circuit chauffage
Appoint
P max Puissance nominale, maximale
P Puissance de calibrage
I max Courant assigné, maximum
I Intensité de démarrage
Circuit MPa (bar) Pression de service admissible
chauf-
fage,
circuit
L Capacité
d'eau
chaude
Marquage Voir le chapitre « Marquage CE »
CE
3.5

Symboles de raccordement

Symbole Raccordement
Circuit chauffage, départ
Circuit chauffage, retour
Départ de chauffage, unité extérieure
20
7 Départ de chauffage,
en provenance de la
pompe à chaleur
Symbole Raccordement
Retour de chauffage, unité extérieure
Départ de chauffage, ballon d'eau
chaude sanitaire
Retour de chauffage, ballon d'eau
chaude sanitaire
3.6

Marquage CE

Le marquage CE atteste que les produits sont conformes
aux exigences élémentaires des directives applicables,
conformément à la déclaration de conformité.
La déclaration de conformité est disponible chez le fabricant.
3.7

Label NF

Le label NF atteste que les produits sont conformes à l'en-
semble des exigences définies pour ce label, conformément
à la plaque signalétique. Il s'agit, entre autres, de normes
françaises, européennes et internationales, mais aussi de
dispositions en marge de ce cadre réglementaire.
3.8 Mode rafraîchissement
Suivant les pays, la pompe à chaleur (unité extérieure) se
dote d'une fonction de chauffage ou d'une fonction de chauf-
fage et de rafraîchissement. Le produit est compatible.
Il est possible d'activer le mode rafraîchissement ultérieure-
ment avec un accessoire en option.
▶
Activez et paramétrez le mode rafraîchissement dans le
boîtier de gestion.
4 Montage
4.1 Déballage du produit
1. Retirez le produit de son emballage.
2. Retirez la documentation.
3. Retirez les films de protection de tous les composants
de l'appareil.
