3.3

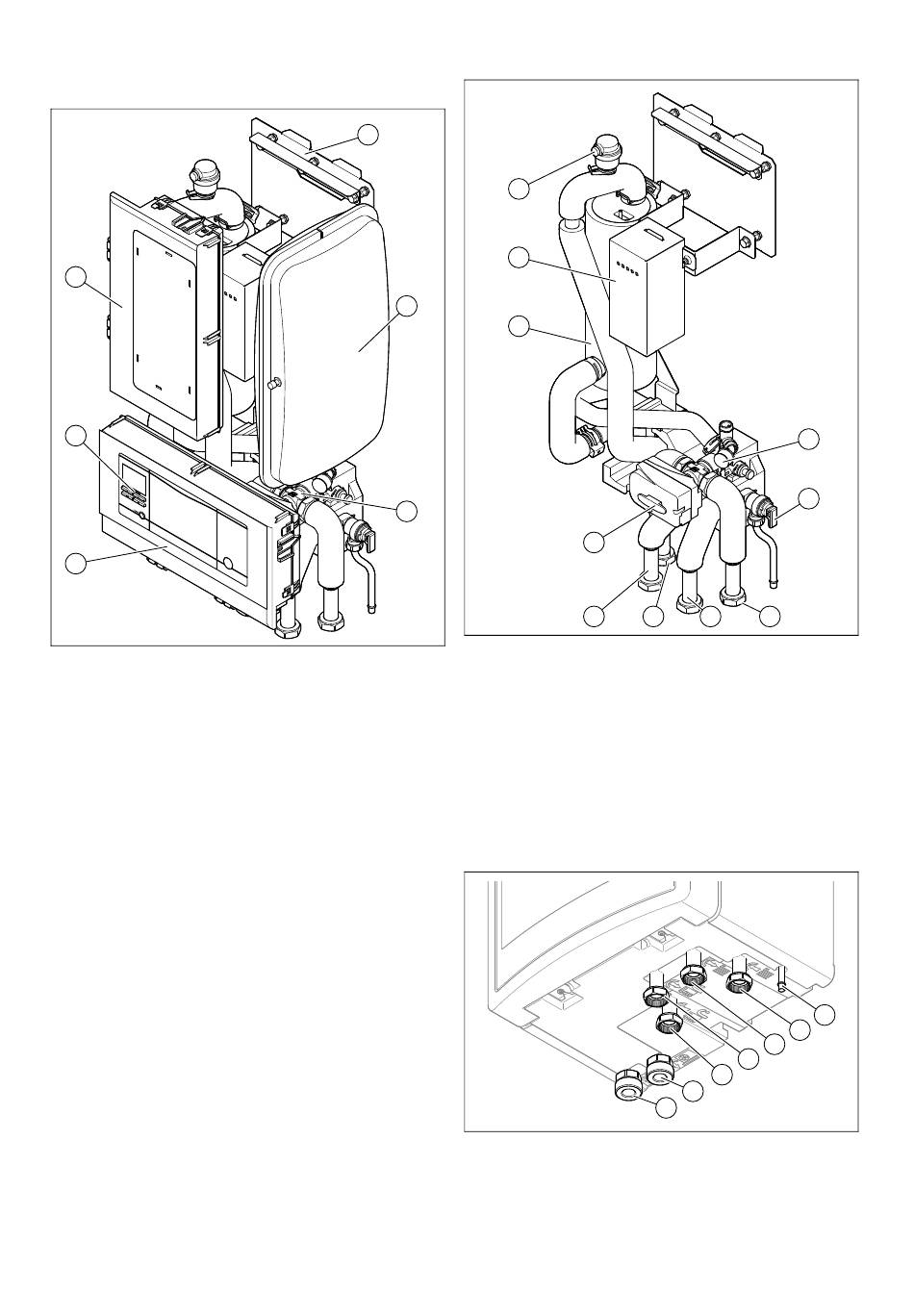

Vue d'ensemble des produits

3.3.1 Structure du produit
6
5
4
1 Support de produit
2 Vase d'expansion
3 Bloc hydraulique
4 Boîtier électrique avec
circuit imprimé de régu-
lation
0020291546_02 Hydraulic Station Notice d'installation et de maintenance
1
2
3
5 Régulateur de l'unité
intérieure
6 Boîtier électrique avec
circuit imprimé de rac-
cordement au secteur
Description du produit 3
3.3.2

Structure du bloc hydraulique

10
9
8
7
6
1 Manomètre
2 Soupape de sécurité
3 Retour du circuit de
chauffage
4 Départ du circuit de
chauffage
5 Retour du ballon d'eau
chaude sanitaire
3.3.3

Dessous du produit

1 Soupape de sécurité de
vidange
2 Retour du circuit de
chauffage
1
2
5 4 3
6 Départ du ballon d'eau
chaude sanitaire
7 Vanne d'inversion prio-
ritaire (circuit chauffage/
charge du ballon)
8 Chauffage d'appoint
électrique
9 Limiteur de température
de sécurité (LTS)
10 Purgeur automatique
1
2
3
4
5
6
7
3 Départ du circuit de
chauffage
4 Départ du ballon d'eau
chaude sanitaire
19
