Principe de fonctionnement et
architecture matérielle

Contenu de ce chapitre

Ce chapitre présente le principe de fonctionnement et l'architecture du module variateur.
Généralités
L'ACQ810-04 est un module variateur pour la commande des moteurs c.a dans des
applications de pompage et de traitement de l'eau et des eaux usées.

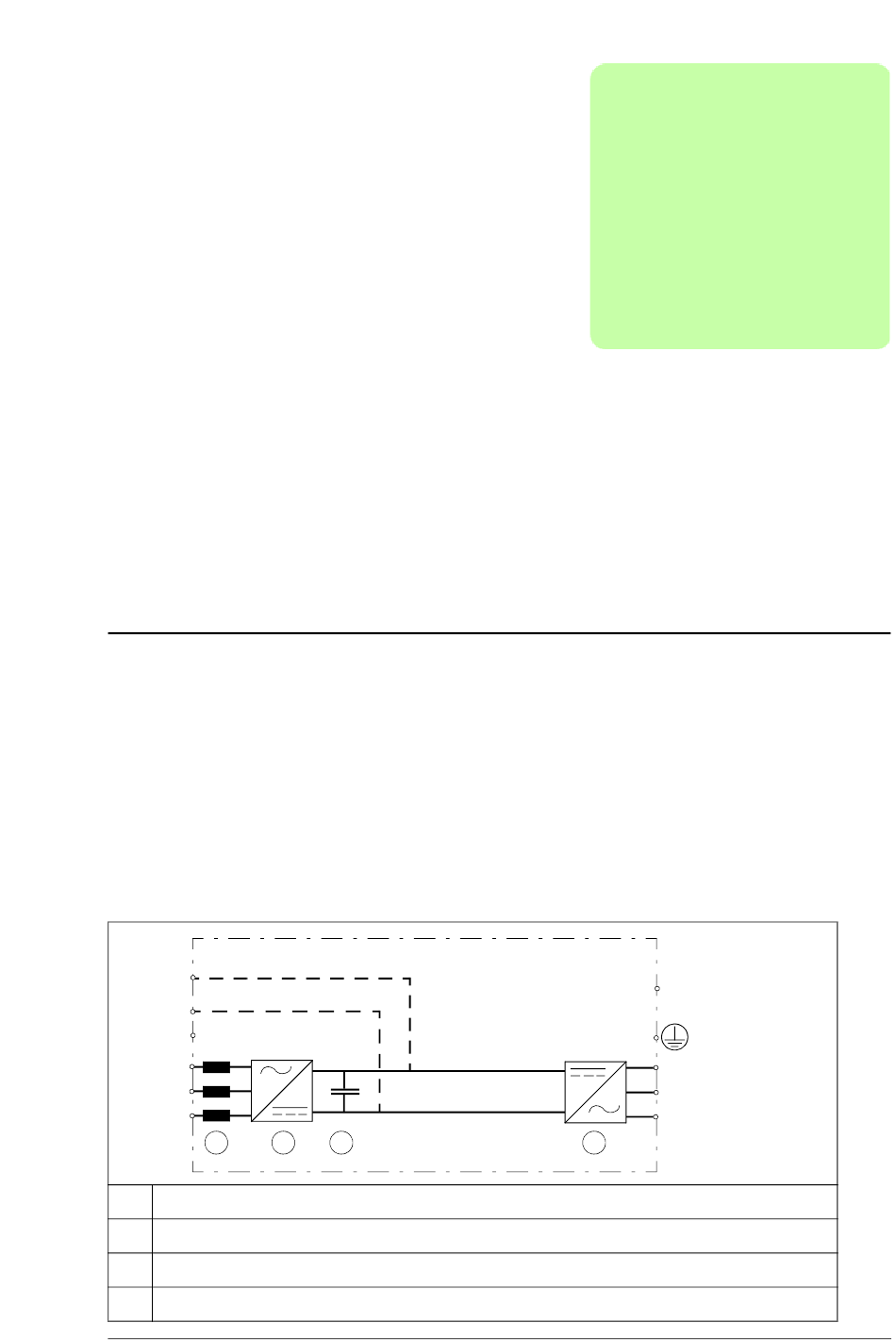

Le schéma suivant illustre l'étage de puissance du module variateur.
ACQ810-04
UDC+
UDC-
PE
U1
V1
W1
1
1 Self réseau
2 Redresseur. Convertit la tension et le courant alternatif en tension et courant continu.
3 Bus c.c. Circuit c.c. entre le redresseur et l'onduleur
4 Onduleur. Convertit la tension et le courant continu en tension et courant alternatif.
Principe de fonctionnement et architecture matérielle 25
2 3
3
U2
V2
W2
4
