Structure de la sonde

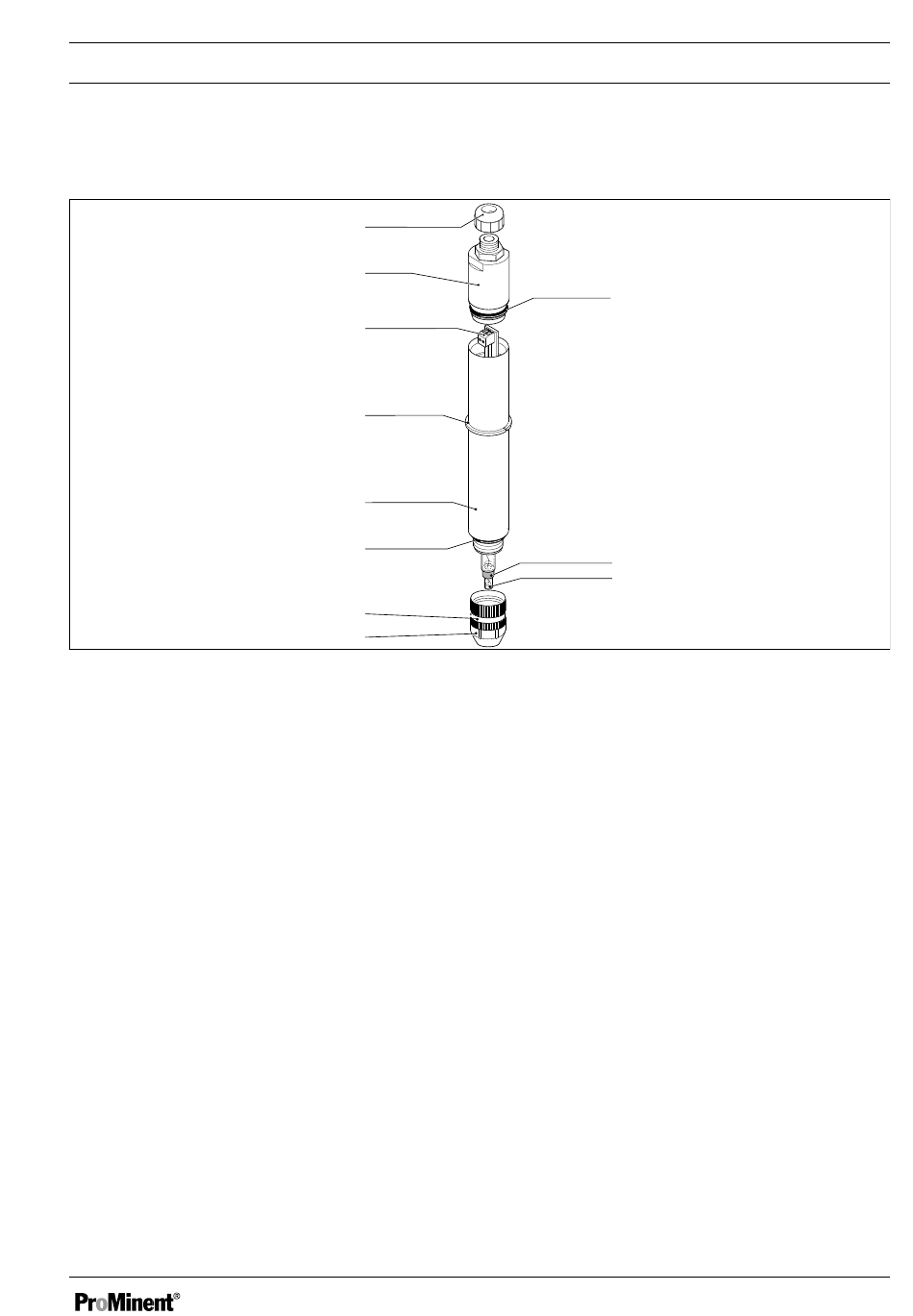

Fig. 1: Structure de la sonde CLR
1
Joint torique
2
Contre-électrode (de référence)
3
Électrode de travail
4
Capuchon membrane avec capuchon
de protection
5
Joint
6
Joint torique
Le type de sonde CLR se compose de 2 parties principales, la tige de la sonde et le
capuchon membrane. Le capuchon membrane rempli d'électrolyte constitue la chambre
de mesure. Les électrodes de mesure plongent dans la chambre de mesure. La chambre
de mesure est séparée du fluide de mesure par une membrane microporeuse. La sonde
est dotée d'une compensation de température intégrée. L'électronique d'amplification se
trouve dans la partie supérieure de la tige à électrodes. L'électronique d'amplification est
scellée dans une masse de matière plastique. L'électronique d'amplification transforme le
courant primaire de la sonde en un signal de sortie de 4 à 20 mA.
11
10
9
8
7
6
5
4
7
8
9
10 Partie supérieure
11 Orifice de passage des câbles, rac‐
Brève description des fonctions
1
2
3
Tige de la sonde
Bague de serrage
Câble de raccordement 2 fils
cord vissé M12
A0099
