3. Ürün tanımı
3.1 Genel tanımlama
Kumlama cihazı diş laboratuvarlarında revetman malzemesi kalıntılarının, döküm parçalar üzerindeki
oksit tabakaların temizlenmesi ve yüzey işlemi için kullanılmaktadır.
Kumlama cihazının 1-tanklı ve 2-tanklı modeli mevcuttur. 1-Tanklı model sonradan monte edilebilen bir
donanım tankı ile 2-tanklı modele dönüştürülebilir.

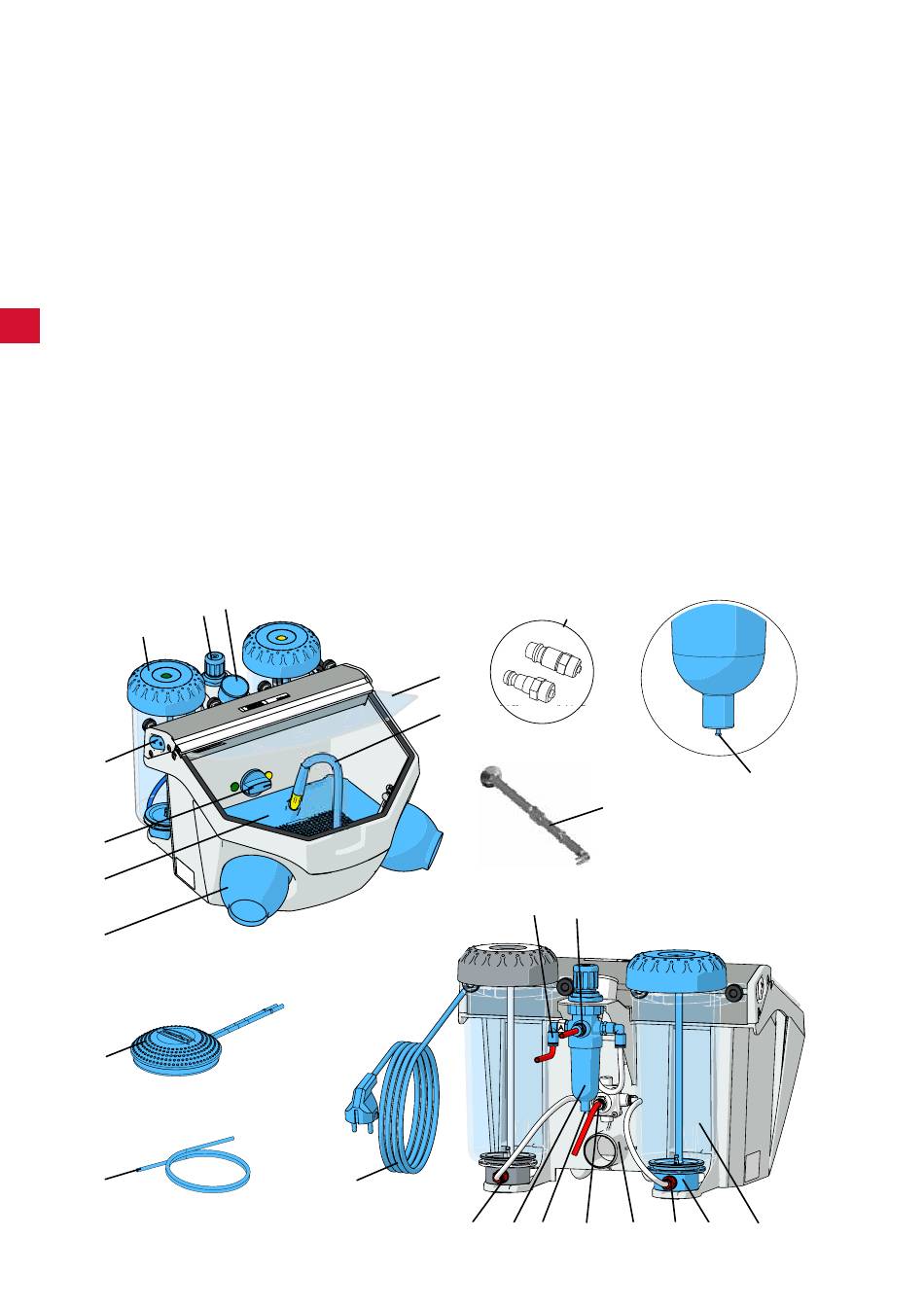

3.2 Yapı grupları ve işlev gören elemanlar
1 El girişi manşetleri
2 Taban ızgarası
3 Seçim anahtarı (yalnızca 2-tanklı modelde)
TR
4 AÇMA/KAPAMA anahtarı (Aydınlatma)
5 Tank kapağı
6 Basınç regülatörü
7 Manometre
8 Koruyucu cam
9 El aleti
10 Pedallı anahtar
11 Basınçlı hava hortumu
12 Elektrik şebekesi kablosu
13 Pedallı anahtar bağlantısı (A)
(push-in-Bağlantı)
5
4
3
2
1
10
11
6 7
12
14 Hava bağlantısı (push-in-Bağlantı)
15 Kumlama tankı
16 Karıştırma haznesi
17 Filtre kartuşu (push-in-Bağlantı)
18 Emiş (=Vakum) borusu
19 Pedallı anahtar bağlantısı (B)
(push-in-Bağlantı)
20 Valf Su seperatörü
21 Su seperatörü
22 Pedallı anahtar bağlantısı (B) (push-in-Bağ-
lantı) (yalnızca 1-tanklı modelde)
23 Dozaj nipeli aleti
24 Bağlantı seti
24
8
9
23
13
14
22 21 20 19
- 6 -
20
18 17 16
15
Fig. 1
