Raccordement de la torche de soudage TIG à la soupape rotative à gaz
5.7.2.1
Pico 300 cel
Pos. Symbole Description
1
2
3
4
5
•
Brancher la fiche de courant de la torche de soudage dans la prise de raccordement, brancher le
courant de soudage « - » puis verrouiller en tournant vers la droite.
•
Brancher la fiche du câble de masse dans la prise de courant de soudage, brancher le courant de
soudage « + » puis verrouillez en tournant vers la droite.
•
Visser le raccord en gaz de protection de la torche de soudage au détendeur de la bouteille de gaz de
protection.
32
0
Pièce
Prise de raccordement, courant de soudage « + »
Raccord du câble de masse
Côté de sortie du décompresseur
Torche de soudage
Prise de raccordement, courant de soudage « - »
Raccord du câble de courant de soudage de la torche de soudage TIG

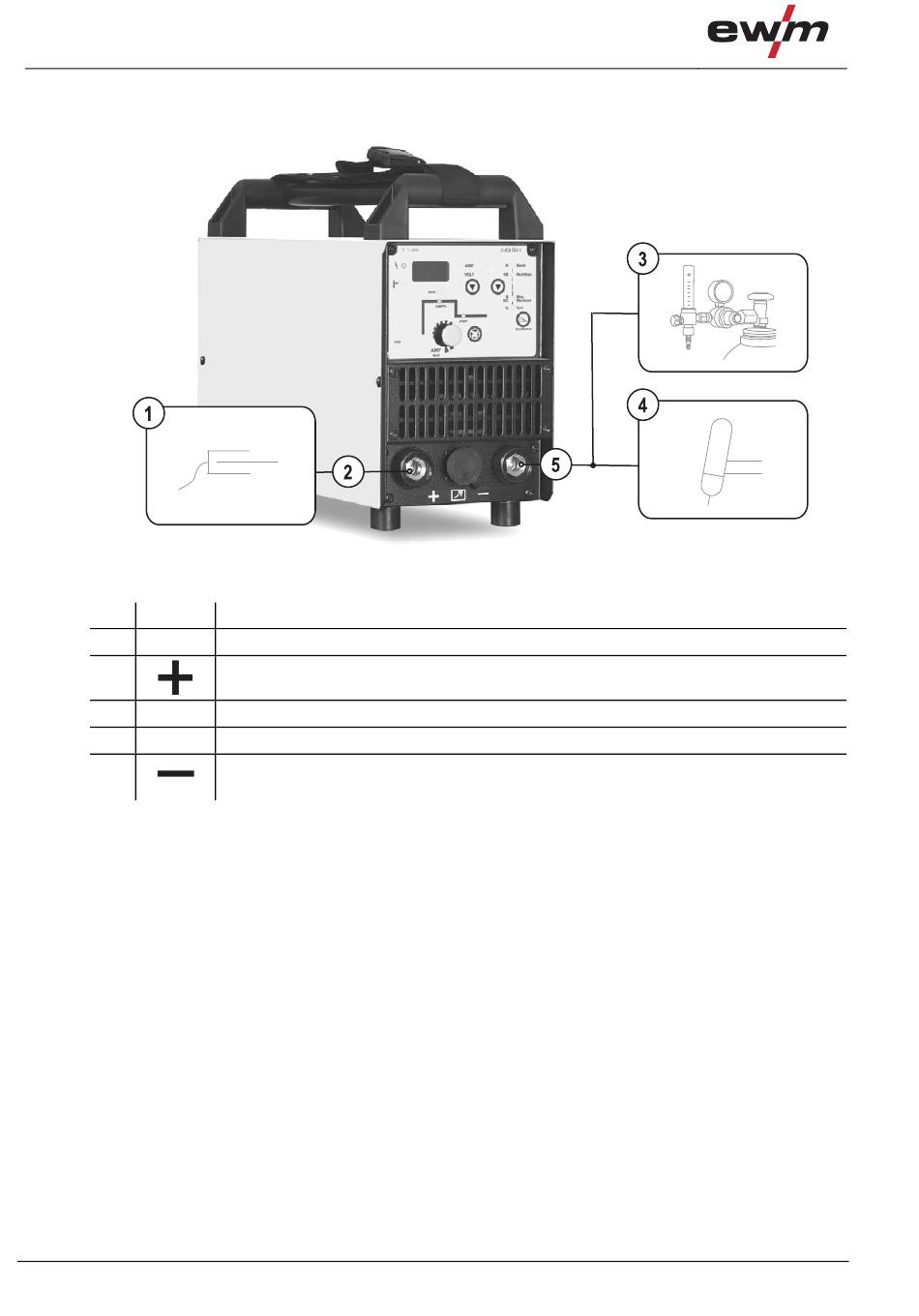

Illustration 5-10
099-002032-EW502
29.04.2010
