Informations sur l'appareil
Description de l'appareil
L'appareil est conçu pour la génération de brouillard artificiel à
l'aide d'un fluide à brouillard.
Le fluide à brouillard est aspiré par une pompe, puis chauffé.
Avec la turbine à haut rendement intégrée et la pression ainsi
générée, le brouillard peut être acheminé sur de longues
distances (par exemple canalisations, grands entrepôts) ou
conduit dans des superstructures avec une forte contre-
pression (par exemple construction de toit plat). Les applications
possibles sont, par exemple, la détection de fuites, les exercices
des pompiers, les tests de qualité, les contrôles d'étanchéité,
etc.

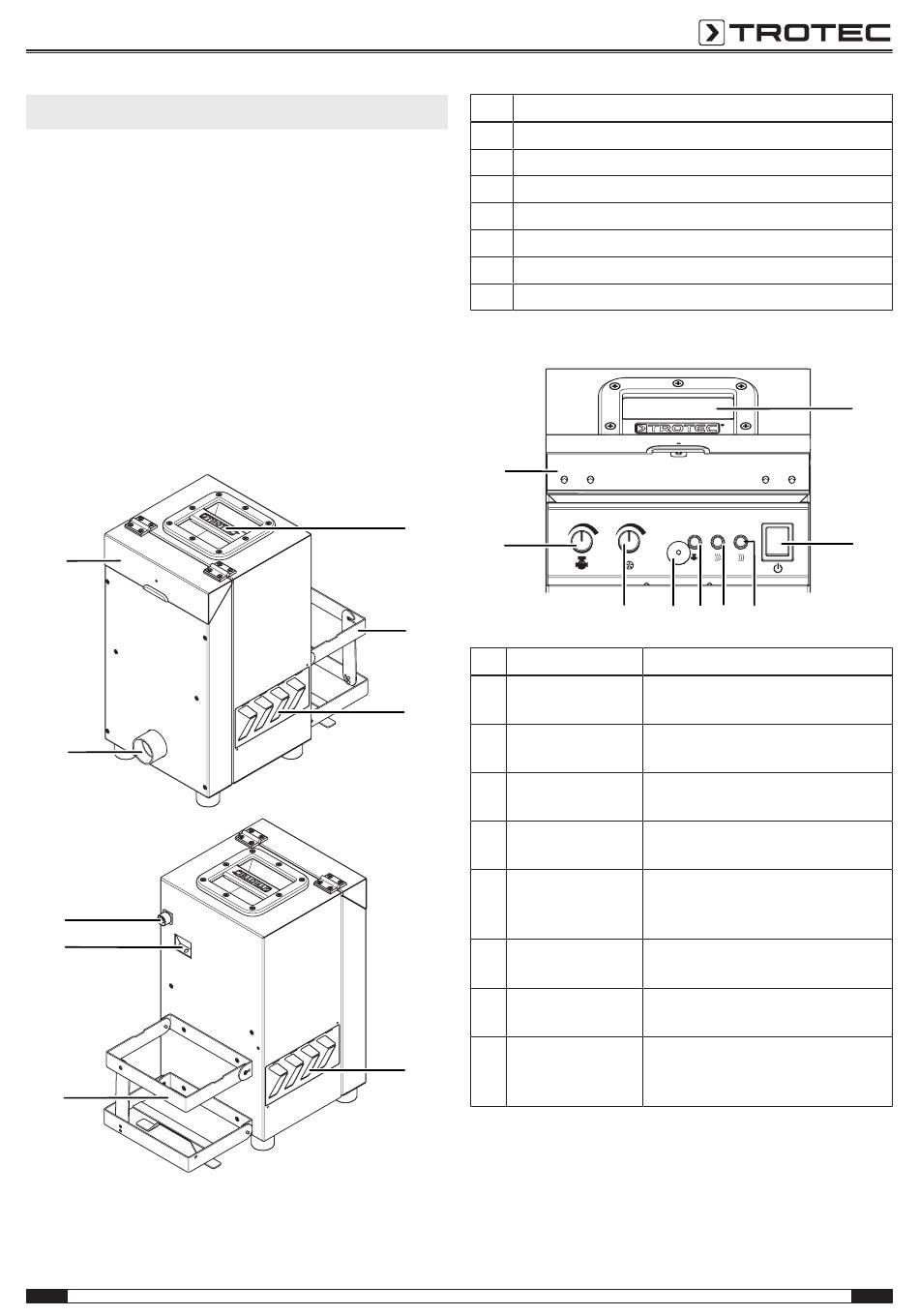

Représentation de l'appareil
7
6
5
4
2
FR
N° Désignation
1 Poignée de transport
2 Support pour bidon de fluide à brouillard
3 Grille d'aération avec filtre à air
4 Raccord pour bidon de fluide à brouillard
5 Câble secteur
6 Raccord pour tuyau de brouillard
7 Panneau de commande avec clapet de protection
Panneau de commande
15
1
14
2
N° Désignation
8 Interrupteur
Marche/arrêt
3 3
9 Voyant Phase de
chauffage
10 Voyant Chauffage
prêt
11 Voyant Pompe
12 Fermeture
magnétique du
clapet de protection
13 Régulateur de la
turbine
14 Régulateur de la
pompe
15 Clapet de
3
protection
générateur de brouillard et de fumée FS 200
13 12 11 10 9
Signification
Mise en marche et arrêt de l'appareil
S'allume lorsque l'appareil chauffe
S'allume lorsque l'appareil est chaud
et prêt à fonctionner
S'allume lorsque la pompe est active
et que du brouillard sort
Maintient le volet de protection (15)
fermé
Permet de régler la vitesse de la
turbine
Permet de régler le débit de la
pompe
Protège les éléments du panneau de
commande contre tout déréglage
accidentel
