Pour installer
1. Passez le fil de phare à travers l'ouverture dans le tube de direction et hors
de la partie supérieure du tube de direction.
2. Inclinez le phare de façon à ce que l'onglet du phare soit incliné vers
l'arrière (figure 16).
3. Faites glisser l'onglet de phare dans le tube de direction et alignez les trous
de montage.
4. Insérez la vis de réglage par le tube de direction, puis à travers le ressort,
puis vissez la vis dans l'onglet du phare jusqu'à ce que l'extrémité de la
vis soit en alignement avec le dos de l'onglet. Ne pas trop serrer la vis; le
ressort pourrait être écrasé et la vis serait difficile d'accès pour le réglage.
5. Placez le carénage sur le phare avec les pattes du carénage insérées à
travers les fentes du tube de direction (figure 17). Insérez les deux vis de
fixation à partir de l'intérieur du tube de direction (figure 18).
6. Alimentez doucement le câble dans le tube de direction, puis vers le bas
du tube. Connectez le câble à la station d'accueil.
7. Inspectez les feux. Si un feu ne fonctionne pas correctement, voir la
section Dépannage à la page 12.
8. Appuyez les câbles du phare et du panneau de commande sur le côté du
tube de direction et installez la fourche.
9. Réglez l'angle du faisceau du phare.
9
INFORMATION POUR L'ENTRETIEN TREK
12 février 2014

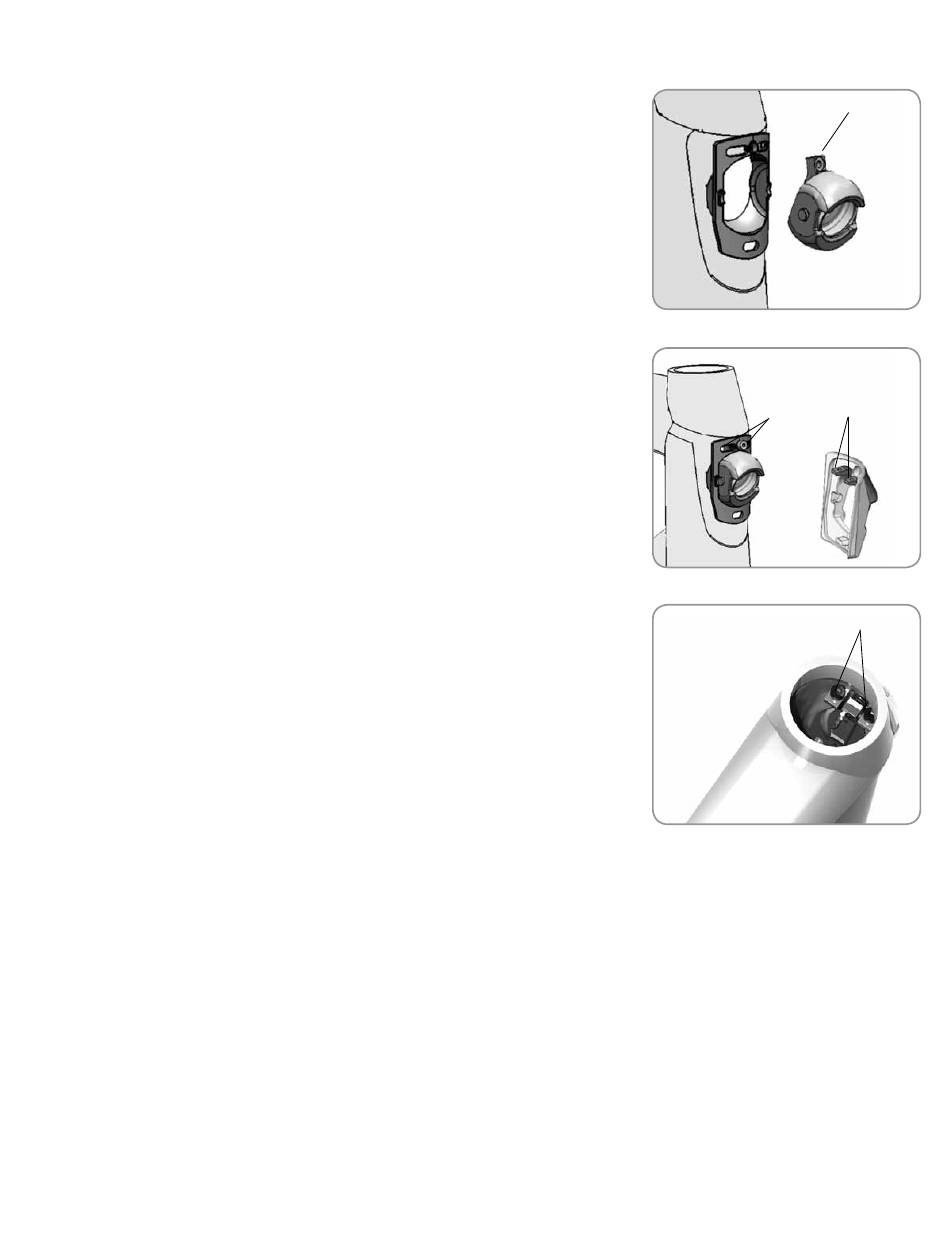

Onglet du phare
Figure 16. Phare incliné vers le bas
Fentes
Figure 17. Pattes du carénage et fentes du
tube de direction
Vis de fixation
Figure 18. Fixations du phare
Pattes du
carénage
