Panneau de commande

Le panneau de commande se trouve sous le tube horizontal, juste derrière le
tube de direction (figure 22). Le panneau de commande est connecté de
façon permanente à son câble, qui va vers le tube de direction et se poursuit
sur le tube diagonal et vers le bas de la station d'accueil. Le panneau de
commande est fixé par deux vis avec frein filet.
Inspection et entretien
Assurez-vous que le panneau est solidement fixé au cadre. Serrez les vis de
fixation (figure 23) à 0,7 Nm.
Vérifiez que tous les feux fonctionnent correctement. Si un feu ne fonctionne
pas, voir la section Dépannage à la page 12.

Retirer et installer

Pour retirer
1. Débranchez le câble de la station d'accueil (voir page 4).
2. Retirez la fourche.
3. Retirez les vis de fixation (figure 23).
3. Tirez doucement le panneau de commande hors du cadre et extraire le
câble attaché de façon permanente (figure 24).
Pour installer
1. Avec la fourche retirée du cadre, passez le câble du port du panneau de
commande à travers le cadre et branchez-le à la station d'accueil.
2. Passez doucement le reste du câble par le port du panneau de
commande, et installez le panneau de commande avec le câble blanc
vers l'avant du vélo.
3. Installez les vis de fixation et serrez à 0,7 Nm.
4. Inspectez les feux. Si un feu ne fonctionne pas correctement, voir la
section Dépannage à la page 12.
5. Installez la fourche.
11 INFORMATION POUR L'ENTRETIEN TREK 12 février 2014

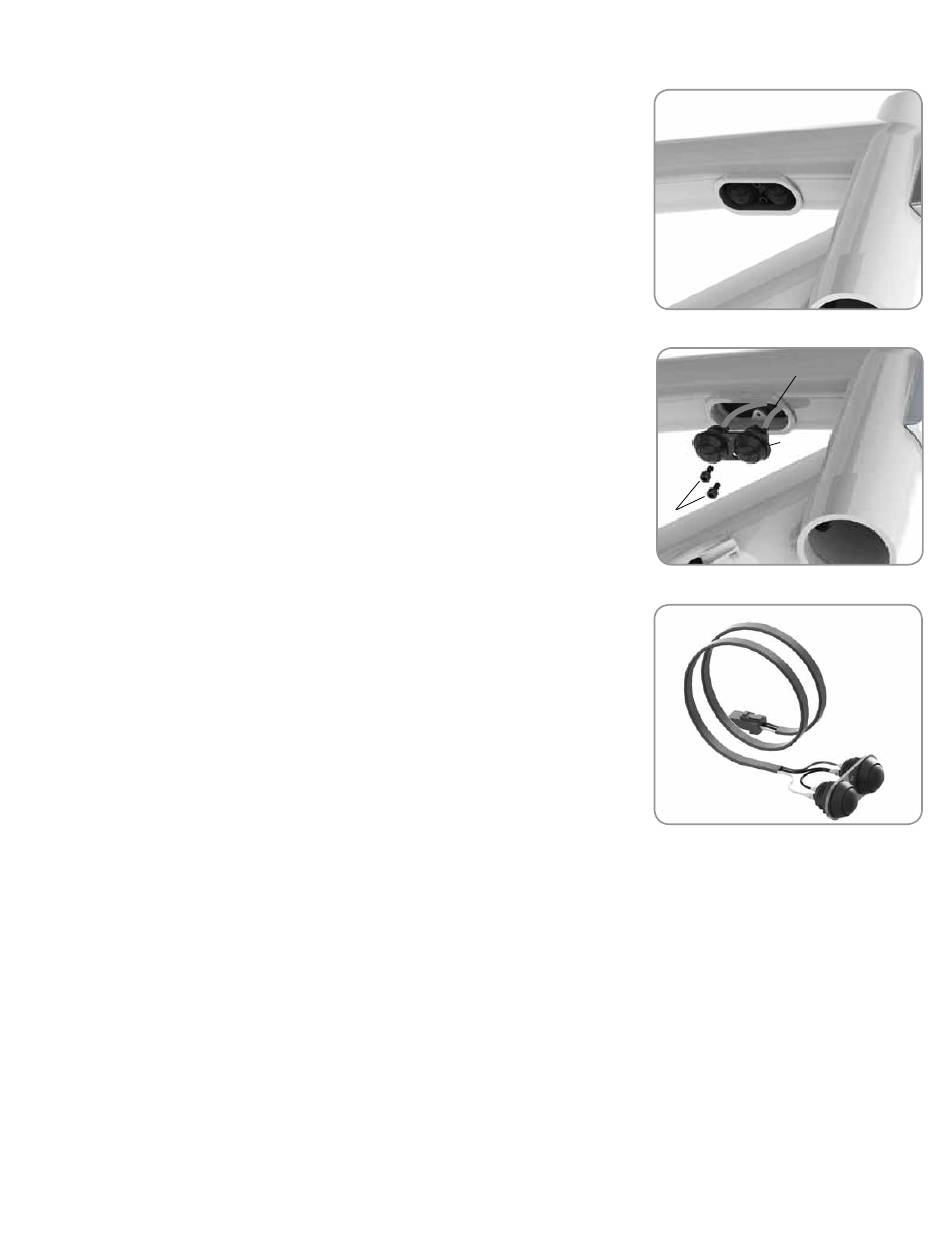

Figure 22. Panneau de commande
Port
Panneau de commande
Vis de fixation
Figure 23. Vue explosée du panneau
de commande
Figure 24. Panneau de commande avec câble
