Pour installer

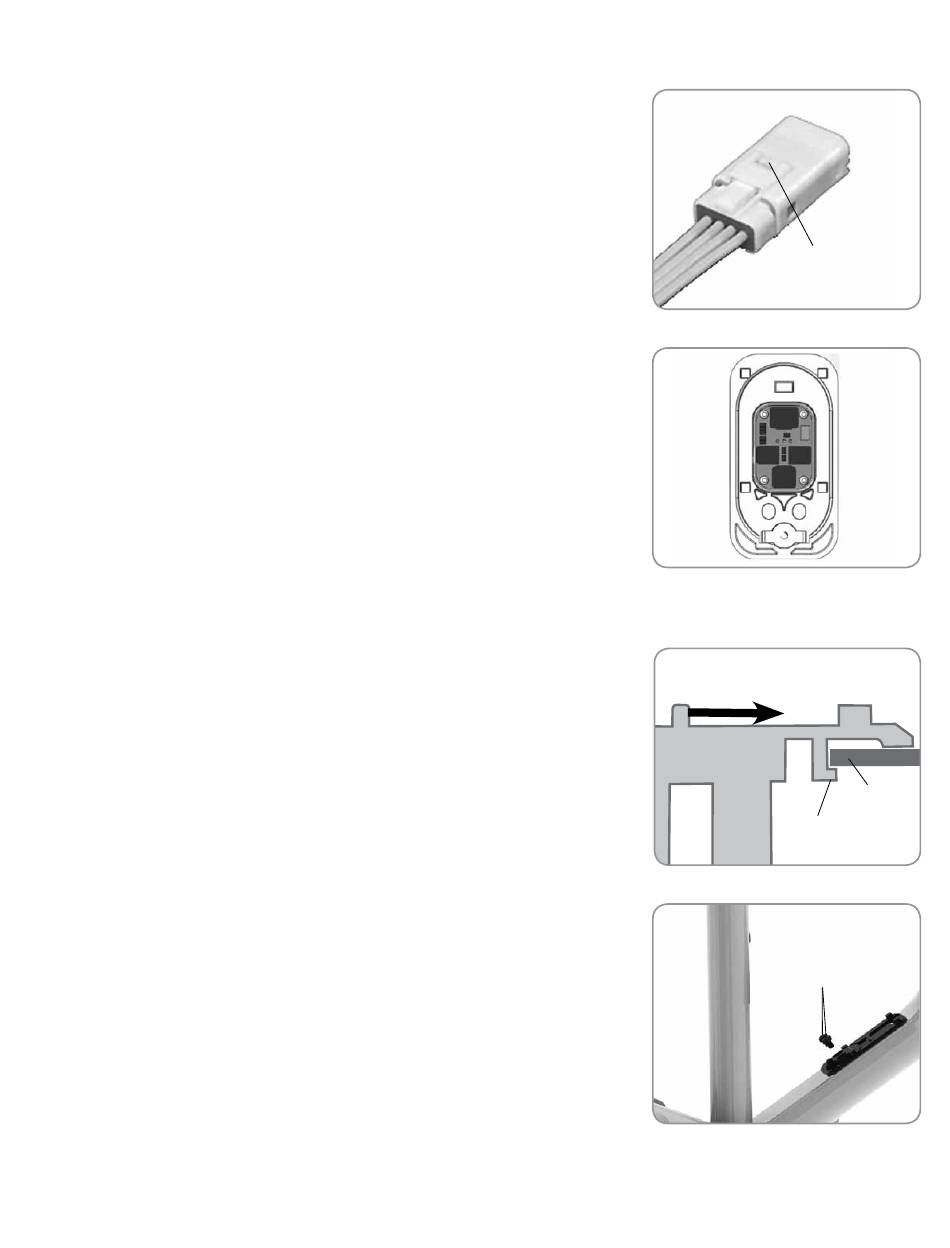

1. Connectez les câbles à la station d'accueil. Poussez chaque connecteur
de câble (figure 9) directement sur sa tige. Lorsqu'un connecteur s'engage,
vous devriez entendre un « clic ». Chaque connecteur possède un nombre
spécifique de broches, de sorte qu'il s'adapte uniquement au bon endroit.
Toutefois, pour rendre la connexion plus rapide, voir le schéma de câblage
à la figure 10.
2. Inspectez les feux. Si un feu ne fonctionne pas correctement, voir la
section Dépannage à la page 12.
3. Guidez les câbles dans le cadre pendant que vous ajustez doucement la
station d'accueil.
4. Faites glisser la station d'accueil sur le cadre de quelques millimètres pour
engager le crochet de fixation de la station
(figure 11).
5. Alignez les trous de montage avec le tube diagonal du cadre et insérez les
deux vis de fixation (figure 12). Serrez jusqu'à 1,4 Nm.
7
INFORMATION POUR L'ENTRETIEN TREK
12 février 2014
Loquet
Figure 9. Connecteur
A
B
B
C
Figure 10. Schéma de câblage
(dessous de la station d'accueil)
A. Phare
B. Feux arrière
C. Panneau de commande
Crochet
de fixation
Figure 11. Crochet de fixation de la station
d'accueil engagé
Vis de fixation
Figure 12. Vue explosée de la station d'accueil
Cadre
