Câbles

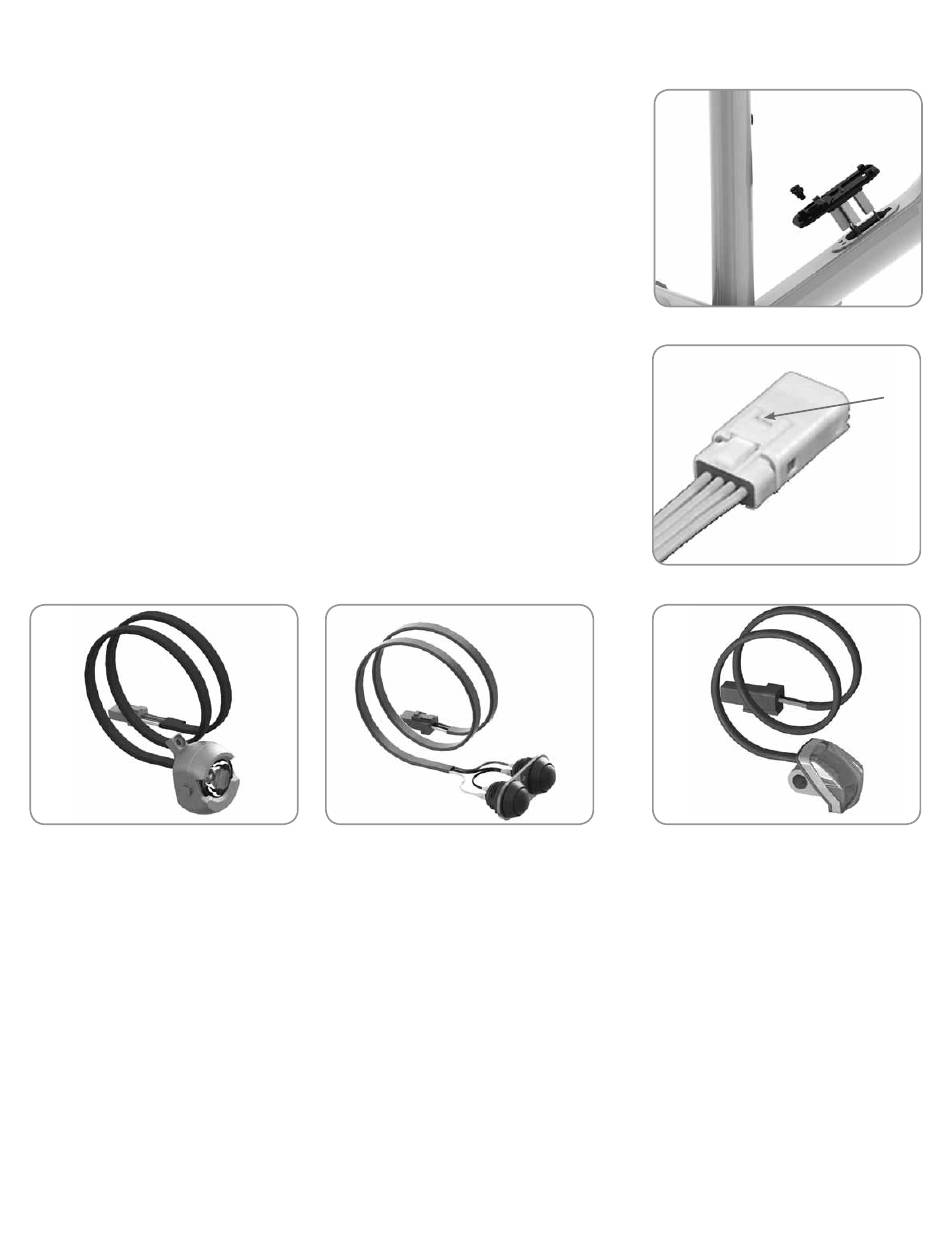

Il y a quatre câbles, chacun connecté en permanence à sa composante :
phare (figure 27), panneau de commande (figure 28), et deux feux arrière
(un seul illustré à la figure 29). Chaque câble passe à travers le cadre et est
connecté à l'arrière de la station d'accueil (figure 25) avec un connecteur en
plastique (figure 26).
Ces câbles utilisent un simple connecteur « emboîtez et enclanchez ». Pour
désengager un connecteur, appuyez sur le loquet du connecteur (figure
26) à l'aide d'un tournevis et tirez l'embout de plastique du connecteur vers
l'extérieur; ne pas tirer sur les câbles.
Pour connecter, il vous suffit d'appuyer la fiche dans la prise jusqu'à ce que
vous entendiez un léger « clic ».
Retirer et installer
Chaque câble est fixé de façon permanente à son composant; le composant
devra donc être remplacé si vous devez remplacer un câble. Il suffit de suivre
les procédures de retrait et d'installation pour le composant.
Figure 27. Phare avec câble
12
INFORMATION POUR L'ENTRETIEN TREK
Figure 28. Panneau de commande avec
câble
12 février 2014
Figure 25. Connexion des câbles à la station
d'accueil
Figure 26. Loquet du connecteur
Figure 29. Feu arrière avec câble
