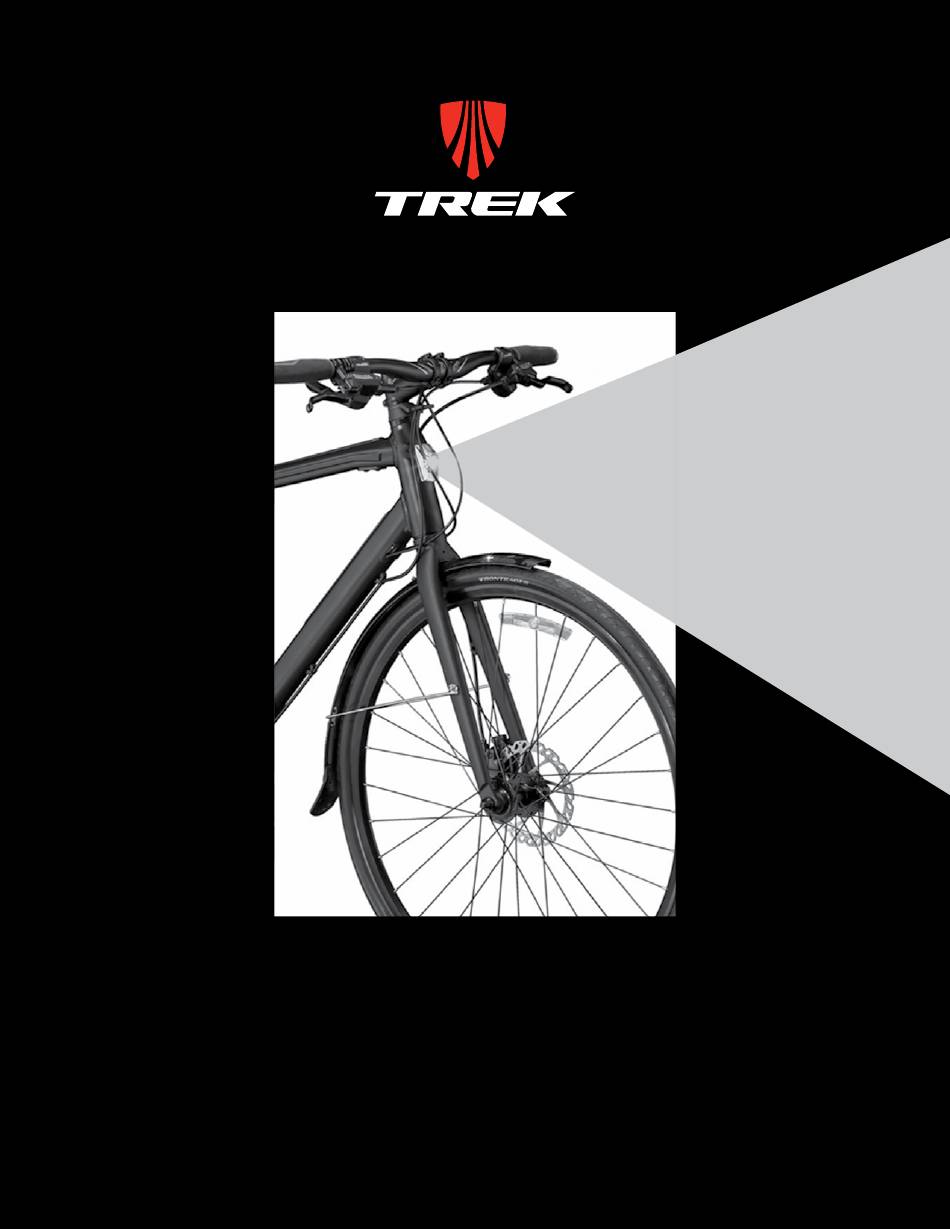

- Page 1 MANUEL DE SERVICE LYNC...
- Page 2 Inspection and Maintenance Battery pack ..............3 Dock ................4 Lights ................6 Control panel ..............9 Wires ................10 ..............11 Recharging ............12 Troubleshooting ..............13 Parts List ® Trek est une marque déposée de Trek Bicycle Corporation. © Trek Bicycle 2014...
- Page 3 Avant-propos Le système Lync utilise une batterie au lithium-ion, logée dans un petit boîtier compact, ou dans le module de la batterie. Le boîtier ou la batterie peut facilement être retiré du vélo pour être rechargé. Éléments du système A. Feu arrière B.
- Page 4 à main. Prolonger la durée de vie de la batterie La batterie Lync a une longue durée de vie. La durée de vie prévue de la batterie est de 300 à 400 charges. Pour prolonger la durée de vie de la batterie, stockez-la dans un état presque chargé...
- Page 5 Une batterie en charge pleine devrait alimenter le système d'éclairage Lync pendant environ 2 h 40 minutes à puissance élevée, ou 5 heures à basse puissance. Ce temps varie en fonction de l'état de la batterie, de la température et d'autres facteurs environnementaux. Lorsque le niveau de Position verrouillée...
- Page 6 4. Fixez les câbles à l'extérieur du cadre avec du ruban isolant afin qu'ils ne tombent pas dans le cadre. Figure 7. Vue explosée de la station d'accueil Cadre Crochet de fixation Figure 8. Crochet de fixation de la station d'accueil désengagé INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 7 A. Phare B. Feux arrière C. Panneau de commande Cadre Crochet de fixation Figure 11. Crochet de fixation de la station d'accueil engagé Vis de fixation Figure 12. Vue explosée de la station d'accueil INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 8 Phare avec câble lumens dans un motif ciblé afin d'éclairer la route devant. Les feux arrière (deux) offrent 3 lumens chacun. Le phare du système Lync est dans le tube de direction (figure 13). Il y a deux feux arrière : ils sont situés dans chacune des pattes arrière (voir figure 19, page 8). Les feux du système Lync utilisent des LED, aucune ampoule ne risque donc de brûler.
- Page 9 Dépannage à la page 12. 8. Appuyez les câbles du phare et du panneau de commande sur le côté du tube de direction et installez la fourche. 9. Réglez l'angle du faisceau du phare. Figure 17. Pattes du carénage et fentes du tube de direction Vis de fixation Figure 18. Fixations du phare INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 10 5. Inspectez les feux. Si un feu ne fonctionne pas correctement, voir la section Dépannage à la page 12. 6. Insérez le pédalier et la roue arrière. Les câbles des deux feux arrière passent au dessus du pédalier. Figure 21. Feu arrière avec câble INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 11 3. Installez les vis de fixation et serrez à 0,7 Nm. 4. Inspectez les feux. Si un feu ne fonctionne pas correctement, voir la section Dépannage à la page 12. Figure 24. Panneau de commande avec câble 5. Installez la fourche. INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 12 être remplacé si vous devez remplacer un câble. Il suffit de suivre les procédures de retrait et d'installation pour le composant. Figure 26. Loquet du connecteur Figure 27. Phare avec câble Figure 28. Panneau de commande avec Figure 29. Feu arrière avec câble câble INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 13 Recharge Cette section explique la recharge de la batterie sur le système Lync. Pour de meilleurs résultats, rechargez la batterie à température ambiante. La recharge de la batterie à des températures extrêmes peut entraîner une charge non complète. Évitez également l'humidité lors de la recharge. Il est préférable de charger à l'intérieur de votre maison ou de votre bureau.
- Page 14 Figure 35) blink when the battery Replace is connected? dock Problem not solved Do the lights cycle Replace through modes when buttons the buttons are pressed? Problem not solved Call customer service INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
- Page 15 Feu arrière avec câble Joint Couverture Vis de fixation Station d'accueil Station d'accueil Vis de fixation Couvercle de la station d'accueil Panneau de commande Panneau de commande avec câble Vis de fixation Batterie Câble de chargement INFORMATION POUR L'ENTRETIEN TREK 12 février 2014...
