Pour retirer et installer un feu arrière
Chaque feu arrière est relié en permanence à son câble, et fait partie de sa
patte (figure 19). Chaque couvre-fil est fixé par deux vis avec frein filet Un joint
en caoutchouc assure l'étanchéité du feu arrière à la patte. Les feux arrière
gauche et droit sont légèrement différents, mais la procédure est la même
pour les deux.
Pour retirer
1. Débranchez le câble de la station d'accueil (voir page 4).
2. Retirez la roue arrière et le pédalier.
3. Retirez les fixations filetées qui retiennent le couvre-fil (figure 20).
4. Tirez doucement le feu arrière hors du cadre et extraire le câble attaché
de façon permanente (figure 21).
Pour installer
1. Avec le pédalier retiré du cadre, passez le câble de la patte arrière à
travers la base et le long du tube de direction jusqu'à ce qu'il sorte du
cadre par le port de la station d'accueil.
2. Placez le câble dans la patte, et installez la vis la plus courte à travers le
trou de fixation du couvercle le plus proche du pédalier.
3. Alignez le joint du feu arrière et installez le feu. Maintenez le couvre-fil en
place lorsque vous installez la lumière et veillez à ne pas pincer le joint. Une
fois le feu arrière en place, installez la vis de fixation la plus longue.
4. Connectez le câble à la station d'accueil.
5. Inspectez les feux. Si un feu ne fonctionne pas correctement, voir la
section Dépannage à la page 12.
6. Insérez le pédalier et la roue arrière. Les câbles des deux feux arrière
passent au dessus du pédalier.
10 INFORMATION POUR L'ENTRETIEN TREK 12 février 2014

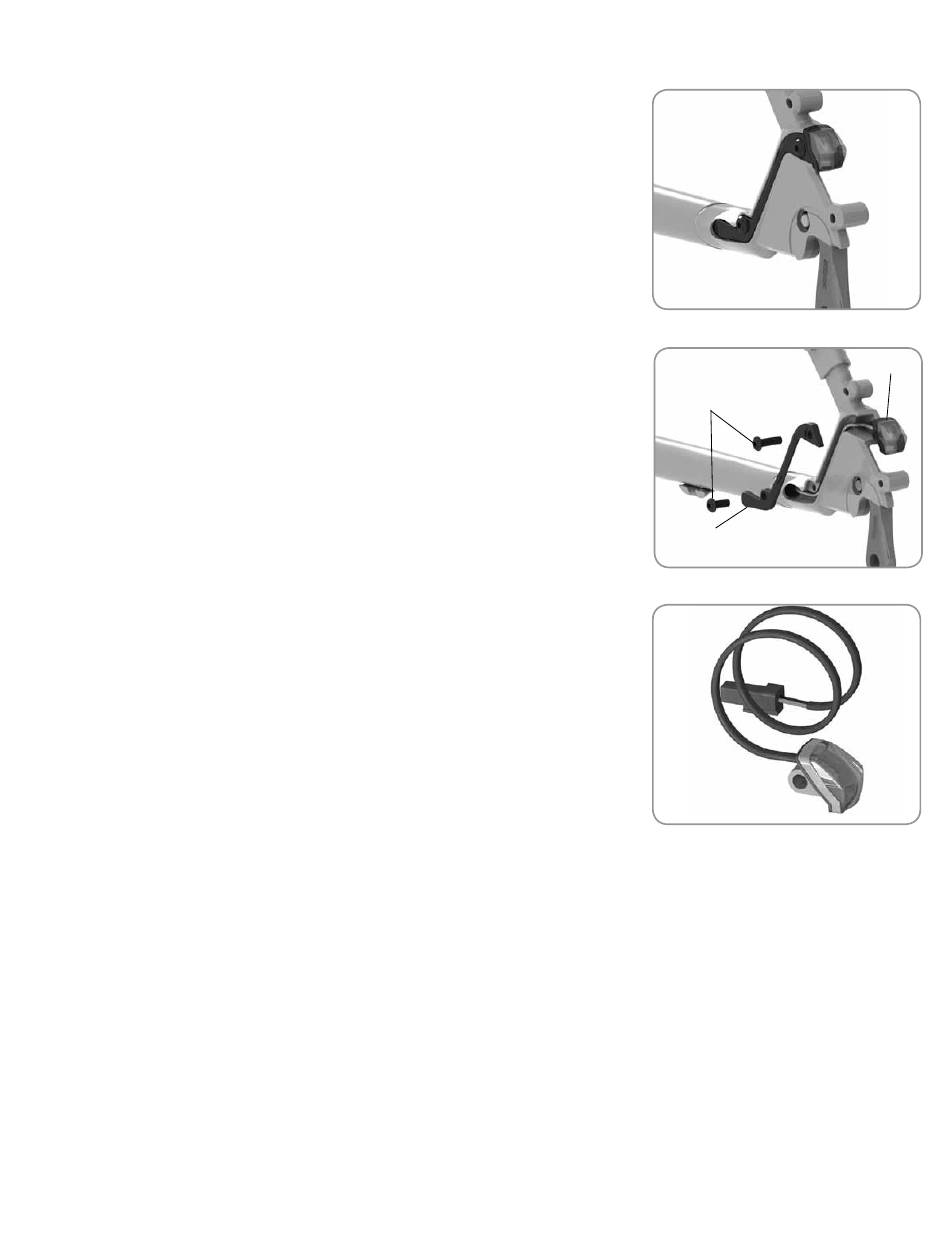

Figure 19. Feu arrière
Vis de fixation
Couverture
Figure 20. Vue explosée du feu arrière
Figure 21. Feu arrière avec câble
Éclairage
