Éclairages
Le système d'éclairage sur le Lync est un système « To See », destiné à
fonctionner comme un phare en situations de faible visibilité. Les LED haute
luminosité (diodes électroluminescentes) fournissent un faisceau de 550
lumens dans un motif ciblé afin d'éclairer la route devant. Les feux arrière
(deux) offrent 3 lumens chacun.
Le phare du système Lync est dans le tube de direction (figure 13). Il y a
deux feux arrière : ils sont situés dans chacune des pattes arrière (voir figure
19, page 8). Les feux du système Lync utilisent des LED, aucune ampoule ne
risque donc de brûler.
Inspection et entretien
Assurez-vous que le phare et les feux arrière fonctionnent correctement. Si l'un
des feux ne fonctionne pas correctement, suivez les étapes décrites dans la
section Dépannage.
Pour régler l'angle du faisceau du phare
L'angle du phare peut être réglé avec une petite vis qui se trouve juste au
dessus du phare (figure 13) et qui est accessible par le biais du carénage. Ne
pas tourner la vis au delà de l'arrêt; un serrage excessif peut endommager le
support.

Pour retirer et installer le phare

Le phare est fixé de façon permanente à son câble, et est logé dans le tube
de direction.
C'est une procédure simple après le retrait de la fourche.
Pour retirer
1. Débranchez le câble du phare à partir de la station d'accueil (voir page
4).
2. Retirez la fourche.
3. Desserrez et retirez les deux vis qui maintiennent le carénage à l'intérieur
du tube de direction (figure 14), puis retirez le carénage.
4. Tout en maintenant le ressort de centrage (à l'intérieur du tube de
direction), retirez la vis de réglage de l'angle de l'extérieur du cadre.
5. Retirez le phare du cadre. Extrayez délicatement le câble, qui est fixé en
permanence sur le phare (figure 15).
8 INFORMATION POUR L'ENTRETIEN TREK 12 février 2014
Vis de fixation
Ressort de centrage
Vis de réglage de l'angle
Phare avec câble
Carénage

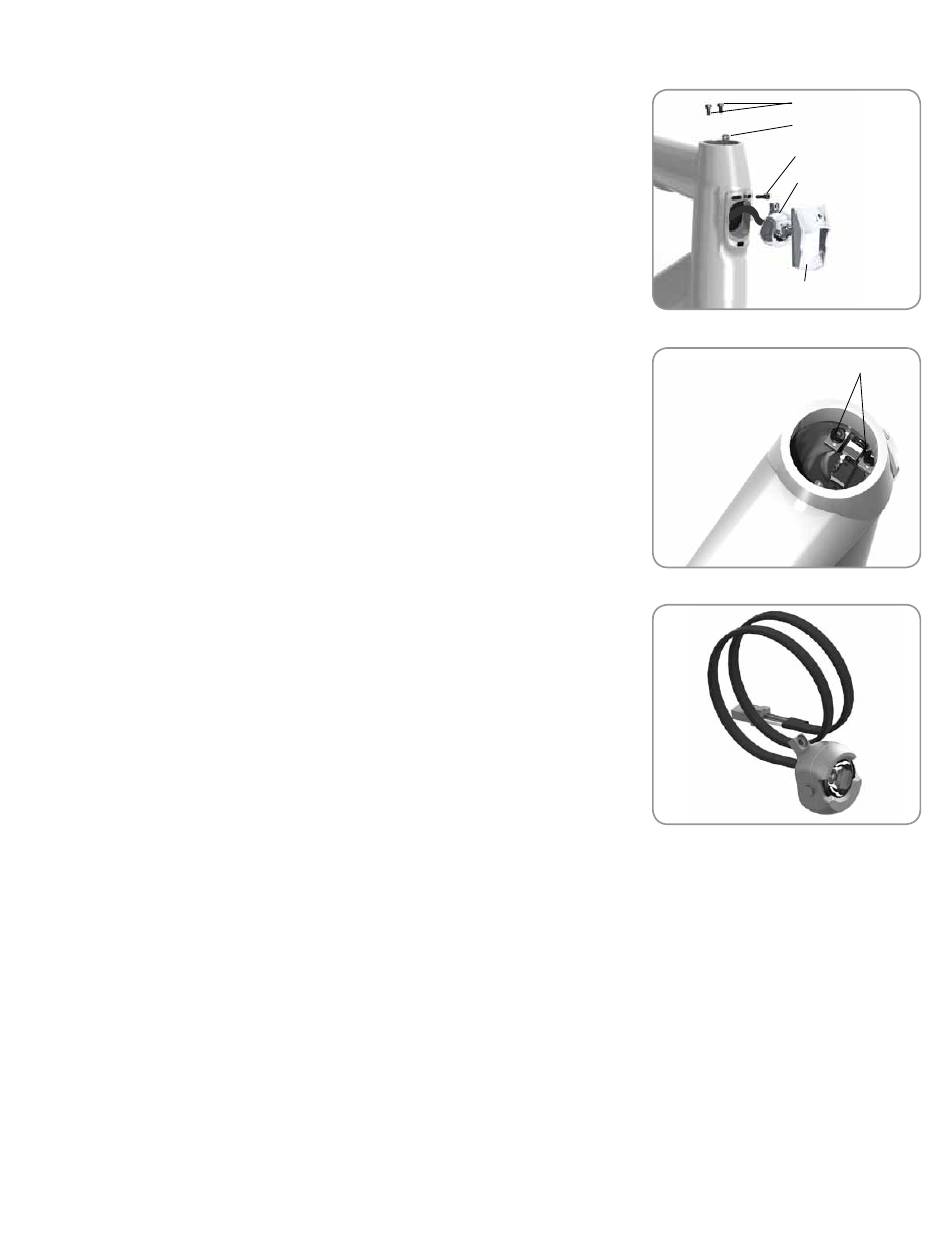

Figure 13 Vue explosée du phare
Vis de fixation
Figure 14. Fixations du phare
Figure 15. Phare avec câble
