16. Description technique
16.1 Calibrage et ajustage effectués en usine
L'appareil a été calibré et ajusté en usine. Le calibrage et l'ajustage sont décrits et effectués par des ins-
tructions de contrôle standardisées dans le système d'assurance de la qualité BINDER selon DIN EN ISO
9001 (certifié depuis décembre 1996 par TÜV CERT). Par ailleurs l'équipement de vérification utilisé est
soumis à l'observation de l'équipement de vérification décrit dans le système d'assurance de la qualité
BINDER selon DIN EN ISO 9001 et est calibré et vérifié régulièrement en relation à un standard DKD.
16.2 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
C
b
a
b
c
A
Les données techniques se réfèrent sur le volume utile.
NE PAS placer le matériel dehors le volume utile.
NE PAS remplir le volume utile plus qu'à la moitié, pour pouvoir garantir une circulation d'air
suffisante.
NE PAS diviser le volume utile avec du matériel spacieux.
NE PAS placer le matériel très proche l'un de l'autre, mais laisser de l'espace pour permettre
de la circulation entre eux et ainsi la répartition homogène de la température.
16.3 Coupe-circuit miniature
Les appareils monophasés sont protégés contre le courant de surcharge par un (appareils UL) ou deux
coupes-circuit miniature accessibles de l'extérieur. Les coupes-circuit miniature se trouvent à l'arrière de
l'appareil, au-dessus de la connexion du câble d'alimentation. Chaque porte-fusible est équipe d'une car-
touche fusible 5 x 20 mm (version cUL 6,3 x 32 mm). En cas de remplacement d'un fusible de sécurité, il
faut le remplacer uniquement par un fusible des mêmes données nominales qui sont indiquées parmi les
données techniques de l'appareil en question.
Les appareils à courant biphasé sont munis d'un disjoncteur miniature réenclenchable (élément com-
biné).
Les appareils à courant triphasé sont munis d'un coupe-circuit automatique interne.
BD / BF / ED / FD / FED (E3.1) 01/2025
A, B, C = dimensions intérieures (largeur, hauteur, pro-
fondeur)
c
a, b, c = espace libre entre les parois
a = 0,1*A
b = 0,1*B
B
c = 0,1*C
a
V
UTILE

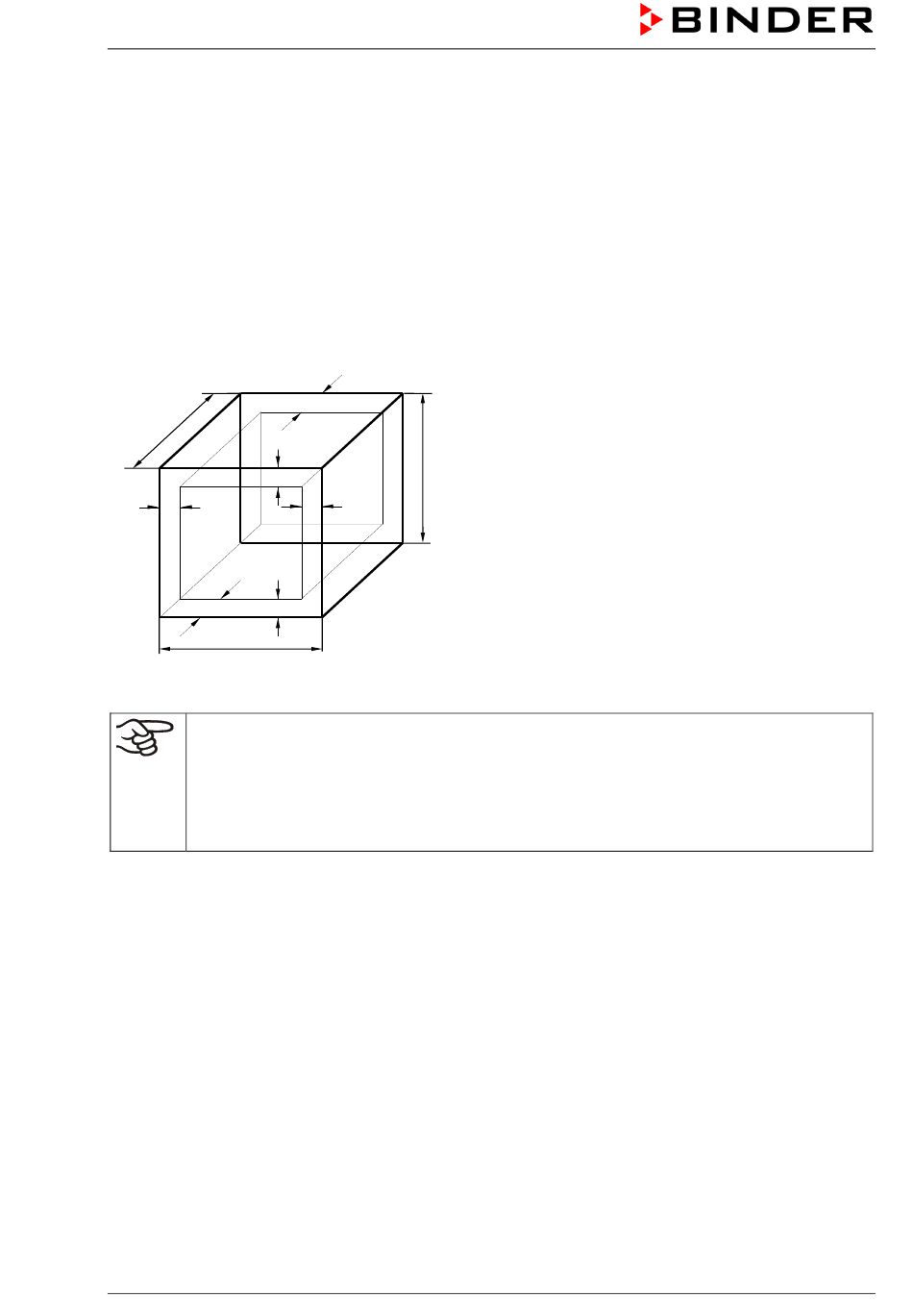

Figure 16: Détermination du volume utile
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
