FIESSLER
E L E K T R O N I K
Instruction de réglage
en utilisant des supports méca-
niques de l'émetteur et du récep-
teur mobiles.
Représentation du système
AKAS®- LC après un change-
ment d'outil supérieur
Doku Nr. 1034 Stand 20.2.2014 / Aui/RH
Instructions de réglage - après changement d'outil supérieur
Il est préférable d'utiliser les systèmes AKAS®-II ou AKAS®-3 en cas de changement fréquent des
hauteurs d'outils supérieurs afin d'optimiser le temps de réglage et donc la productivité.
Pour le réglage de l'émetteur, voir page 24 fig. 24/6.

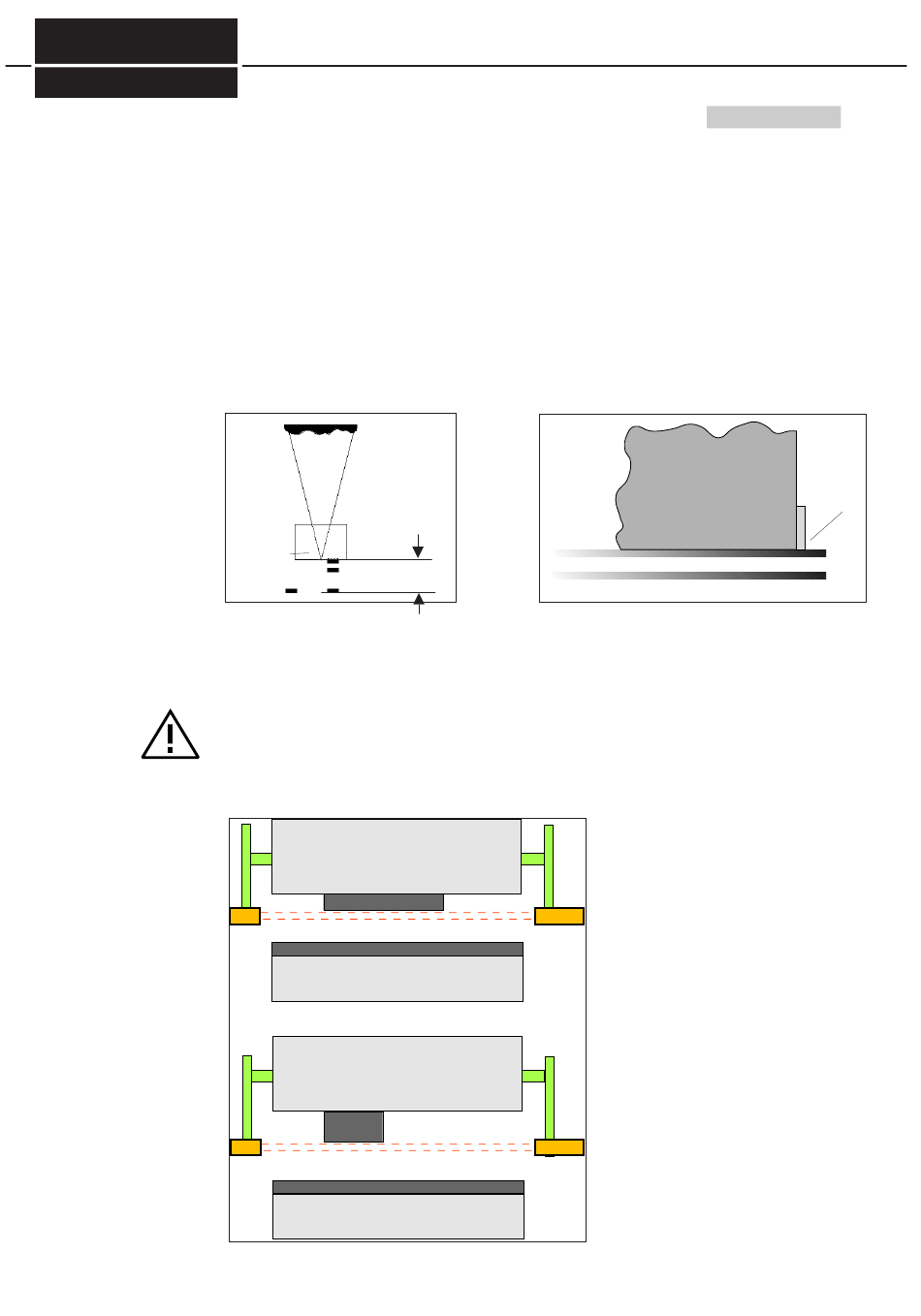

La plaquette magnétique doit être fixée sur le coté de l'outil supérieur (coté récepteur), de manière que la partie
horizontale inférieure de la plaquette soit positionnée au niveau de la pointe de l'outil supérieur (fig. 28/2, 28/3).
Le récepteur doit ensuite être déplacé vers le haut jusqu'à avoir le récepteur E2 occulté par la plaquette magnétique
(Led E2 allumée).
Outil supérieur
(poinçon) vue de
coté
Plaquette
magnétique
ca. 20 mm
Le récepteur doivent alors être redescendus manuellement jusqu'à avoir la Led de contrôle du
récepteur E2 à nouveau éteinte.
A présent, la pointe de l'outil ou la plaquette magnétique est toujours en contact avec le faisceau le plus haut.
De cette manière, la distance entre la pointe de l'outil et le récepteur E4, de 20mm est garantie. L'AKAS®-LC
Après avoir réalisé complètement la procédure de réglage, les tests de la page 9 doivent être effectués.
Outil supérieur (poinçon) vue de face
Fig. 28/2
Fig. 28/4
28
Montage
5
5.8
AKAS®-LC...
Plaquette
magnétique
Fig. 28/3
